Conexión de barras alabeadas

Con la función Conectar barras oblicuas del menú Extras → Modificar barras es posible crear conexiones entre barras que discurren espacialmente separadas. Alternativamente, utilice el botón o en la barra de herramientas CAD (véase la imagen Herramientas de modelado). De este modo puede acoplar en el modelo estructural objetos que no tienen conexión geométrica tras la importación de un archivo CAD (por ejemplo, cabios sobre las correas de un pórtico). Así no es necesario ajustar la posición de los objetos.

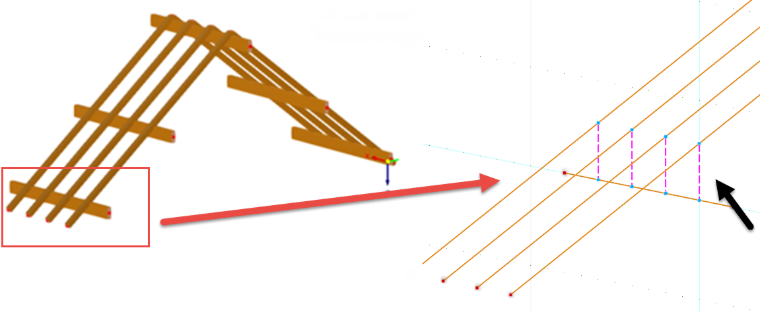

Conectar barras no acopladas de un pórtico con acoplamientos

Antes de invocar la función no es necesario seleccionar las barras.

Conectar barras no alineadas

Seleccione las barras una a una en la ventana de trabajo con un clic del ratón. También puede introducir los números de los objetos. Al mover el cursor del ratón sobre la segunda barra, verá el acoplamiento en la vista previa. Al hacer clic en la barra se crea la conexión.

Acoplar varios objetos

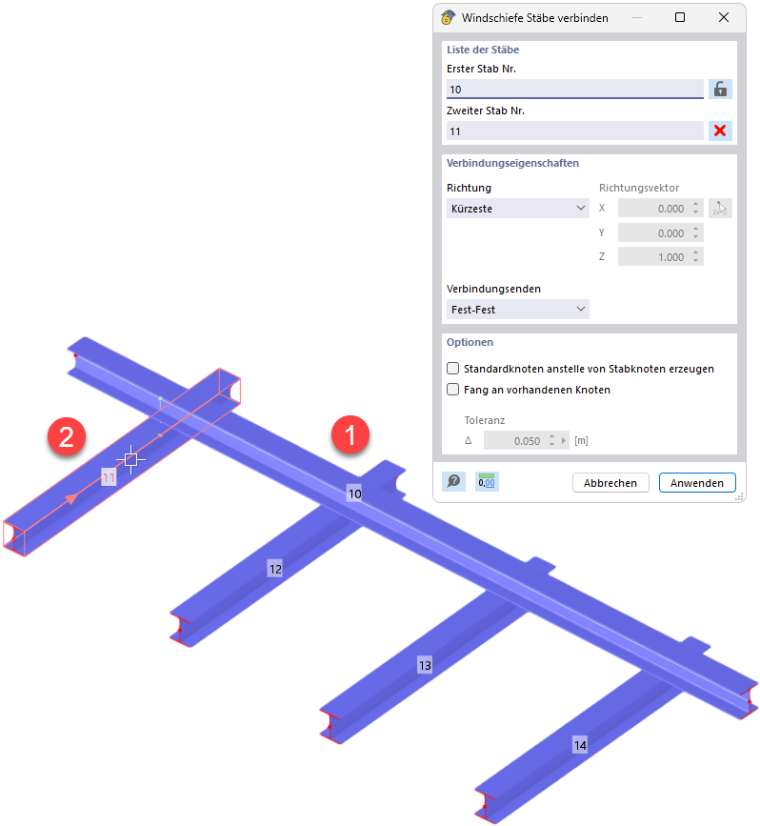

Si desea conectar varias barras con una barra, haga clic tras seleccionar el primer objeto en el botón : el objeto quedará bloqueado. A continuación puede hacer clic sucesivamente en todas las barras que deban acoplarse con el objeto. En la imagen Conectar barras oblicuas serían las barras 11 a 14, que pueden conectarse con la barra 10 situada encima mediante acoplamientos.

Propiedades de la conexión

Seleccione en la lista en qué dirección debe crearse la conexión:

• La más corta: el programa crea una perpendicular entre los centros de las dos barras.
• Paralela a X/Y/Z global: el acoplamiento se realiza en la dirección de un eje del sistema de coordenadas XYZ.
• Definido por el usuario: indique el vector de dirección o defínalo gráficamente con el botón .

Con las opciones de selección en la lista de extremos de la conexión puede controlar cómo se acoplan las barras:

• Empotrado-empotrado
• Empotrado-articulado
• Articulado-articulado

Opciones

Por defecto, al crear los acoplamientos se generan en los objetos originales nudos del tipo Nudo en barra, de modo que las barras se conservan sin división. Si desea dividir los objetos originales, active la casilla Crear nudos estándar en lugar de nudos de barra.

La opción Ajustar a nudos existentes permite colocar el acoplamiento en nudos ya existentes en las barras.
