Spojení šikmo rovnoběžných prutů

Pomocí funkce Spojit odkryté pruty v nabídce Nástroje → Upravit pruty lze vytvořit spoje mezi pruty, které jsou prostorově oddělené. Případně použijte tlačítka nebo na panelu nástrojů CAD (viz obrázek [[003437#image046318 Modelovací nástroje]). Tím můžete ve statickém modelu vazbou propojit objekty, které po importu CAD souboru nemají geometrické spojení (například krokevty na vaznicích rámu). Poloha objektů pak nemusí být upravena.

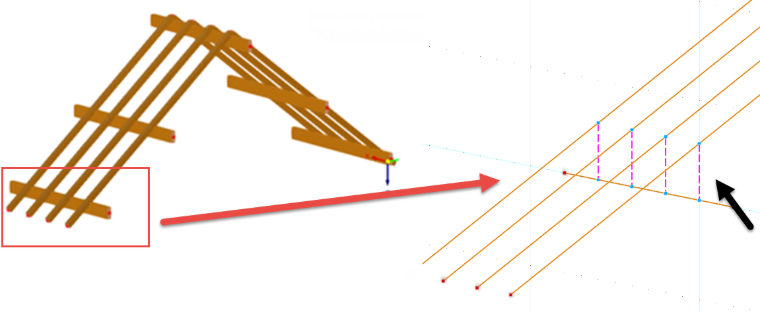

Spojení nespojitých prutů krovu vazbami

Před voláním funkce nemusíte pruty vybírat.

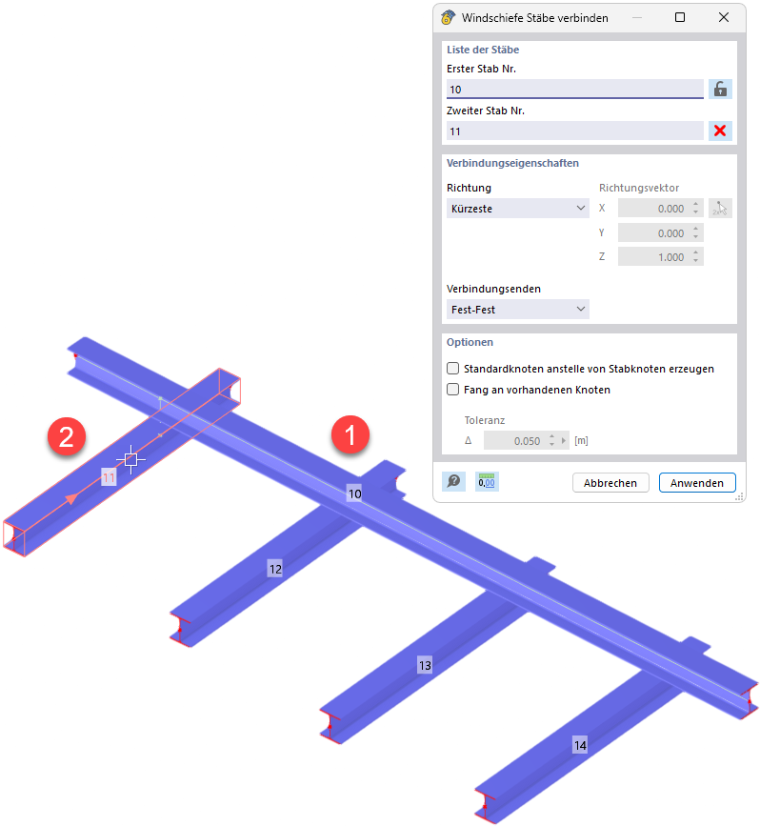

Spojení zkosených prutů

Pruty vybírejte postupně v pracovním okně kliknutím myší. Čísla objektů můžete také zadat. Když přesunete kurzor myši nad druhý prut, uvidíte vazbu v náhledu. Kliknutím na prut se spoj vytvoří.

Vazba více objektů

Chcete-li spojit více prutů s jedním prutem, klikněte po vybrání prvního objektu na tlačítko : Objekt se uzamkne. Nyní můžete postupně klikat na všechny pruty, které mají být s objektem propojeny vazbou. Na obrázku Spojit odkryté pruty by to byly pruty 11 až 14, které se lze s nadloženým prutem 10 spojit vazbami.

Vlastnosti spoje

V seznamu vyberte, v jakém směru má být spoj vytvořen:

• Nejkratší: Program vytvoří kolmici mezi středy obou prutů.
• Rovnoběžně s globálním X/Y/Z: Vazba probíhá ve směru osy souřadného systému XYZ.
• Uživatelem definovaný: Zadejte směrový vektor nebo jej graficky stanovte tlačítkem .

Možnostmi výběru v seznamu Konce spoje můžete řídit, jak budou pruty propojeny:

• Tuze-Tuze
• Tuze-kloub
• Kloub-kloub

Možnosti =

Ve výchozím nastavení vznikají při vytváření vazeb na původních objektech uzly typu Uzel na prutu, takže pruty zůstanou bez dělení zachovány. Chcete-li dělení původních objektů, aktivujte zaškrtávací políčko Vytvořit standardní uzly místo uzlů prutů.

Volba Přichytit na existující uzly umožňuje umístit vazbu na již existující uzly na prutech.
