Windschiefe Stäbe verbinden

Mit der Funktion Windschiefe Stäbe verbinden im Menü Extras → Stäbe modifizieren lassen sich Verbindungen zwischen Stäben herstellen, die räumlich getrennt verlaufen. Alternativ verwenden Sie die Schaltfläche oder in der CAD-Symbolleiste (siehe Bild Modellierungstools). Damit können Sie im statischen Modell Objekte koppeln, die nach dem Import einer CAD-Datei keine geometrische Verbindung haben (zum Beispiel Sparren auf den Pfetten eines Dachstuhls). Die Lage der Objekte braucht dann nicht angepasst werden.

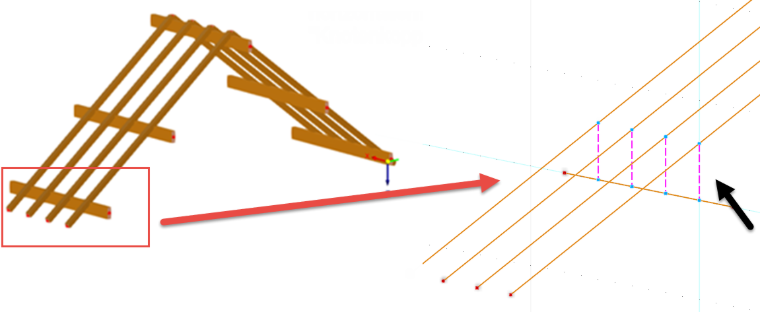

Unverbundene Stäbe eines Dachstuhls mit Kopplungen verbinden

Vor dem Aufruf der Funktion brauchen Sie die Stäbe nicht selektieren.

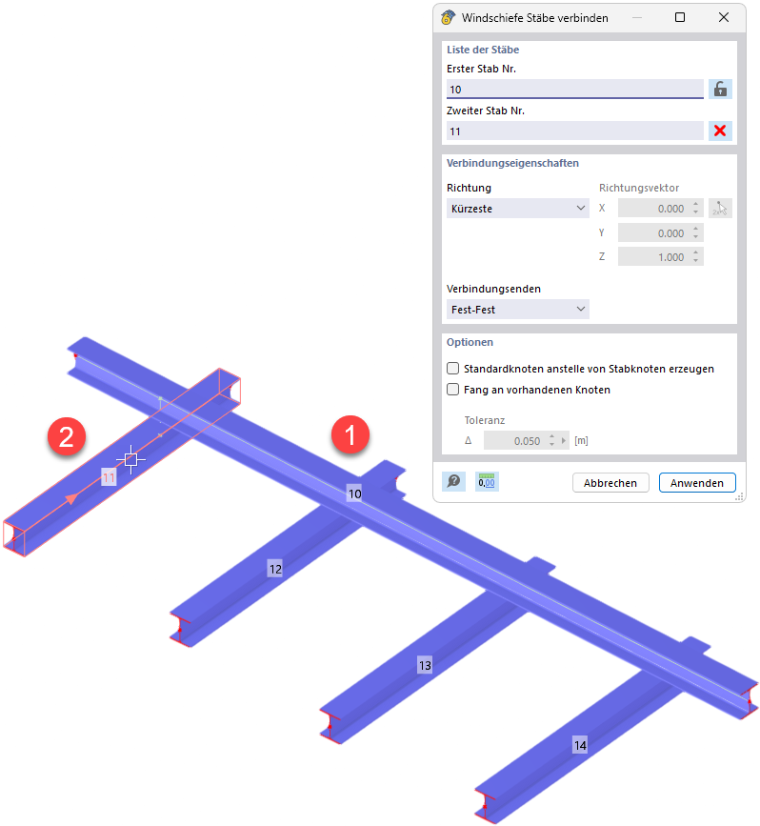

Windschiefe Stäbe verbinden

Wählen Sie die Stäbe nacheinander im Arbeitsfenster per Mausklick aus. Sie können die Nummern der Objekte auch eintragen. Wenn Sie den Mauszeiger über den zweiten Stab bewegen, sehen Sie die Kopplung in der Vorschau. Mit dem Anklicken des Stabes wird die Verbindung erzeugt.

Mehrere Objekte koppeln

Wenn Sie mehrere Stäbe mit einem Stab verbinden möchten, klicken Sie nach dem Auswählen des ersten Objekts auf die Schaltfläche : Das Objekt wird gesperrt. Sie können nun nacheinander alle Stäbe anklicken, die mit dem Objekt gekoppelt werden sollen. Im Bild Windschiefe Stäbe verbinden wären dies die Stäbe 11 bis 14, die sich mit dem darüberliegenden Stab 10 jeweils mit Kopplungen verbinden lassen.

Verbindungseigenschaften

Wählen Sie in der Liste aus, in welche Richtung die Verbindung hergestellt werden soll:

• Kürzeste: Das Programm erzeugt ein Lot zwischen den Mitten der beiden Stäbe.
• Parallel zu globalem X/Y/Z: Die Kopplung erfolgt in die Richtung einer Achse des XYZ-Koordinatensystems.
• Benutzerdefiniert: Geben Sie den Richtungsvektor an oder legen ihn mit der Schaltfläche grafisch fest.

Mit den Auswahlmöglichkeiten in der Liste der Verbindungsenden können Sie steuern, wie die Stäbe gekoppelt werden:

• Fest-Fest
• Fest-Gelenkig
• Gelenkig-Gelenkig

Optionen

Per Voreinstellung entstehen beim Erzeugen der Kopplungen auf den Originalobjekten Knoten des Typs Knoten auf Stab, sodass die Stäbe ohne Teilung erhalten bleiben. Wenn Sie eine Teilung der Originalobjekte wünschen, aktivieren Sie das Kontrollfeld Standardknoten anstelle von Stabknoten erzeugen.

Die Option Fang an vorhandenen Knoten ermöglicht es, die Kopplung an bereits existierenden Knoten auf den Stäbe zu platzieren.
