Le calcul dans le module complémentaire Assemblages acier est divisé en deux parties : Avant d'effectuer les vérifications des composants individuels, vous pouvez effectuer une analyse de rigidité pour classer l'assemblage.
Analyse de rigidité

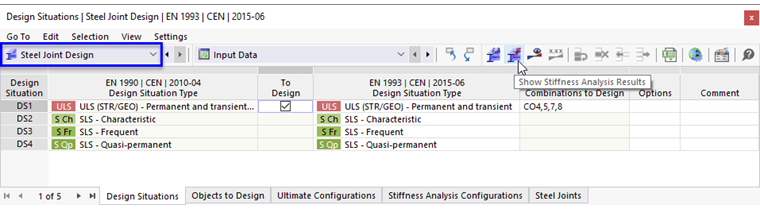

Avant la vérification de l'assemblage, il est recommandé d'effectuer une classification de l'assemblage et de déterminer la rigidité initiale Sj, ini (voir le chapitre {%}004049 Configurations pour l'analyse de rigidité ]]). Pour ce faire, cliquez sur le bouton dans le tableau d'entrée de la catégorie 'Vérification des assemblages acier' .
Dans une petite fenêtre, vous pouvez voir le déroulement de l'analyse de rigidité.
Analyse contrainte-déformation et analyse du flambement

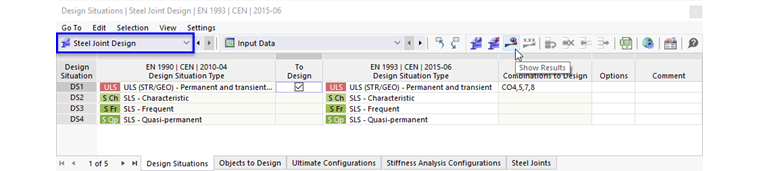

Pour lancer la vérification de l'assemblage (y compris la {%}002161#vérification du flambement par flambement ]], le cas échéant), cliquez sur le bouton dans le tableau d'entrée de la catégorie 'Vérification des assemblages acier' .
Vous pouvez également cliquer sur À calculer dans le menu Calculer pour ouvrir la boîte de dialogue « À calculer ». Sélectionnez ensuite la vérification de l' assemblage acier pour le calcul.
Vous pouvez également utiliser le bouton de liste dans la barre d'outils pour lancer la vérification ou à l'aide de la fonction « Tout calculer » pour déterminer tous les autres résultats.

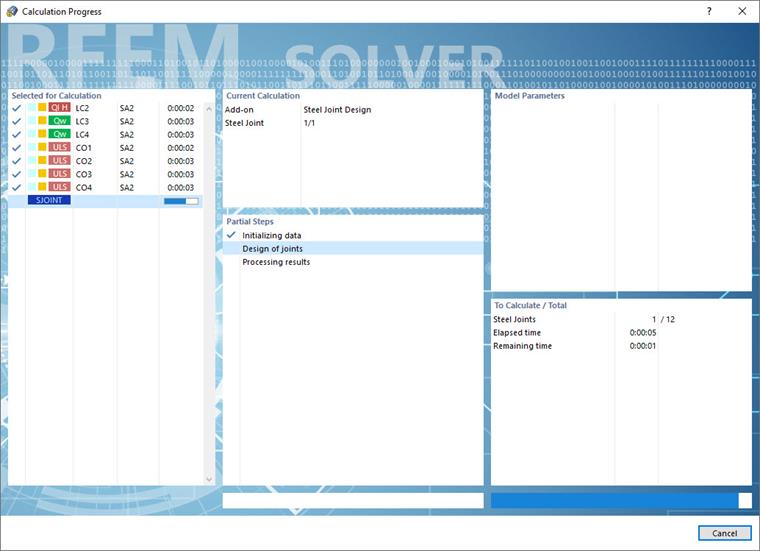

Une fois le calcul lancé, la fenêtre « Avancement du calcul » s'affiche. Vous pouvez y suivre les différentes phases de la vérification.
Dès que le calcul est terminé, les {%}002145 résultats]] de la vérification des assemblages acier sont affichés graphiquement et dans les tableaux.
