Vous avez deux possibilités pour ajuster les barres à la connexion. Vous pouvez d'une part effectuer une coupe de barre pour couper complètement la barre et l'adapter à l'élément de construction adjacent. D'autre part, vous pouvez utiliser l'éditeur de barres pour ajuster spécifiquement les coins du profil et ainsi modéliser les détails dans la zone de connexion. L'éditeur de barres permet par exemple d'arrondir l'extrémité de la barre ou de la munir d'une découpe.
Paramètres de modification
Définissez d'abord le type d'objet à ajuster. Dans la liste 'Objet à modifier', deux options sont disponibles :
- Barre: La modification concerne la section entière de la barre.
- Plaque de barre: Vous pouvez ajuster une partie de la section de la barre ("plaque"), par exemple, le flanc ou l'âme.
Sélectionnez ensuite dans la dernière colonne de la liste la barre ou la partie de coupe.

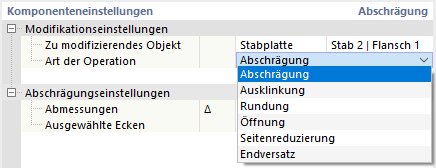

Indiquez dans la deuxième ligne le 'Type d'opération' avec lequel vous souhaitez ajuster la barre ou la plaque. Selon l'objet, différentes options sont disponibles dans la liste.
Paramètres
Le type d'opération influe sur les paramètres que vous pouvez fixer dans la deuxième catégorie.

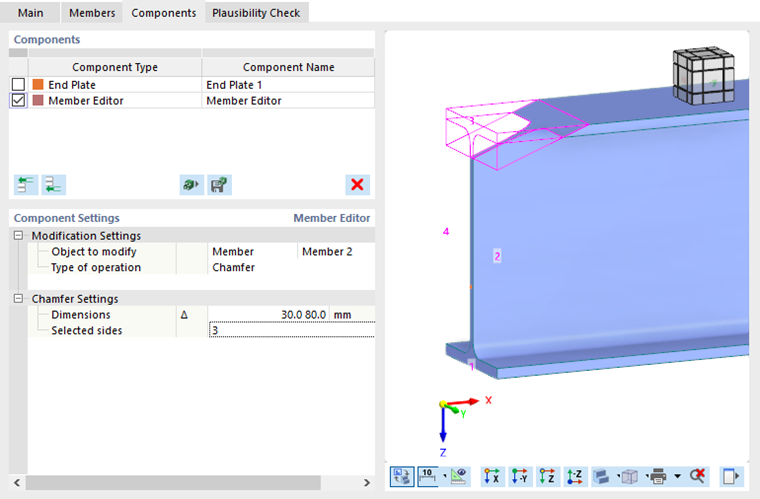

Chanfrein
Le chanfrein permet de munir la barre ou une pièce de section d'un biseau.
Définissez les dimensions Δ de l'ouverture. Le premier paramètre représente la hauteur et le second paramètre la longueur. Dans la zone graphique, vous pouvez basculer vers l'affichage symbolique à l'aide du bouton
.
Indiquez ensuite les côtés de la barre ou les coins de la pièce de section que vous souhaitez chanfreiner. Les numéros des côtés ou des coins sont représentés dans le graphique. Si vous souhaitez chanfreiner de manière égale tous les côtés ou tous les coins, sélectionnez l'option 'Tous' dans la liste.

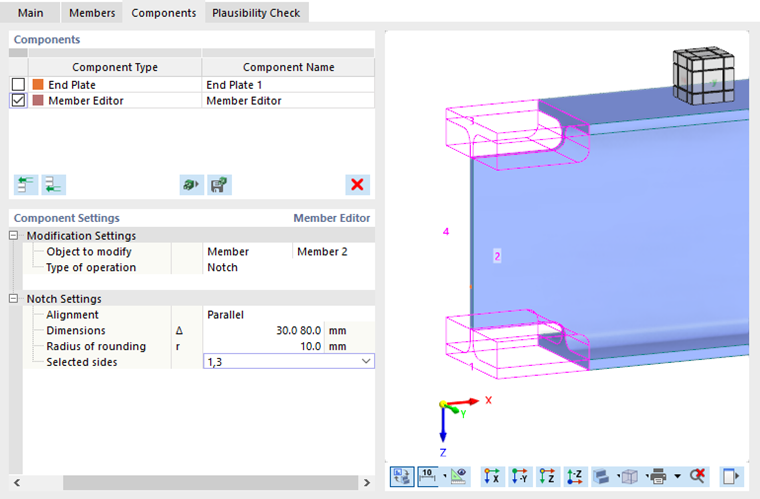

Découpe
Une découpe peut être prévue soit pour une barre entière, soit pour la partie de profil d'une barre (par exemple, le flanc ou l'âme).
Définissez les dimensions Δ de l'ouverture. Le premier paramètre représente la hauteur et le second paramètre la longueur de la découpe. Dans la zone graphique, vous pouvez basculer vers l'affichage symbolique à l'aide du bouton
.
Si la découpe est réalisée avec un arrondi, indiquez son rayon. Enfin, définissez les côtés pertinents de la barre ou les coins de la pièce de profil. Les numéros des côtés ou coins sont indiqués dans le graphique.

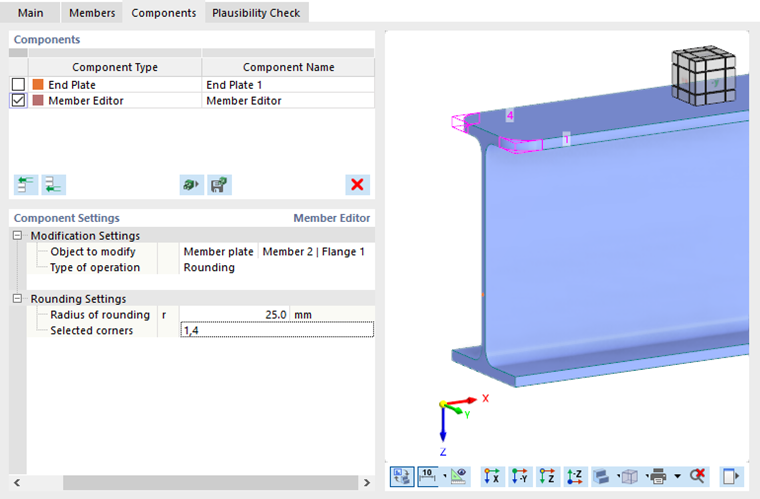

Arrondi
Larrondi permet d'arrondir les coins d'une pièce de profil.
Indiquez le rayon de l'arrondi. Ensuite, définissez les coins pertinents de la pièce de profil. Les numéros des coins sont représentés dans le graphique.

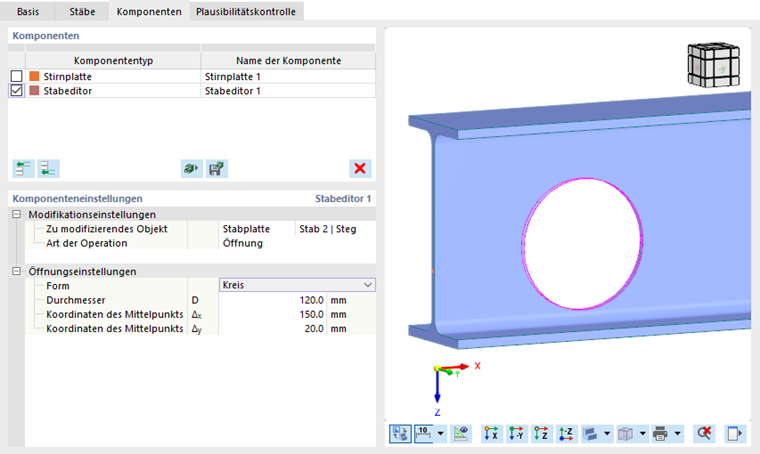

Ouverture
Louverture crée un trou dans la pièce de profil. De cette manière, vous pouvez modéliser une ouverture ronde ou carrée dans l'âme ou le flanc d'un profil.
Sélectionnez la 'Forme' de l'ouverture dans la liste. Les options disponibles sont :
- Cercle
- Rectangle
- Polygone
- Hexagone
Définissez ensuite les paramètres de l'ouverture. Les éléments fournis sont adaptés à la forme de l'ouverture. Dans la zone graphique, vous pouvez basculer vers l'affichage symbolique avec les paramètres en utilisant le bouton
.

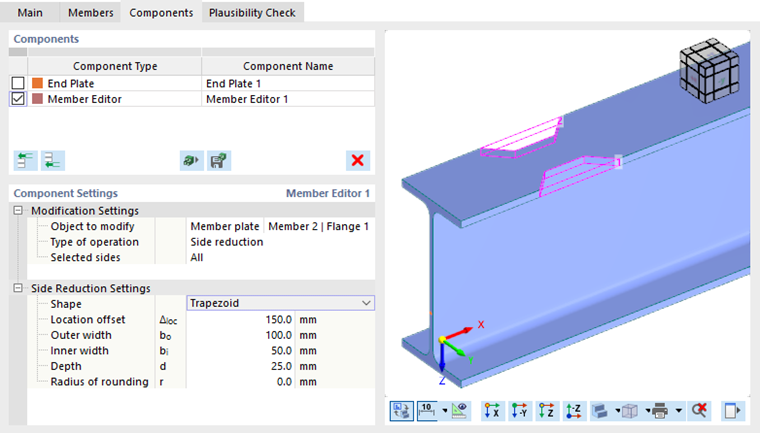

Réduction de côté
La réduction de côté permet de créer une petite découpe sur le bord d'une pièce de profil.
Définissez les côtés pertinents de la pièce de profil. Les numéros sont indiqués dans le graphique. Si vous souhaitez faire une découpe des deux côtés du flanc ou de l'âme, sélectionnez l'option 'Tous' dans la liste.
Sélectionnez la 'Forme' de la réduction de côté dans la liste. Les options disponibles sont :
- Trapèze
- Arc
Définissez ensuite les paramètres de réduction. Les éléments fournis sont adaptés à la forme. Dans la zone graphique, vous pouvez basculer vers l'affichage symbolique avec les paramètres en utilisant le bouton
.

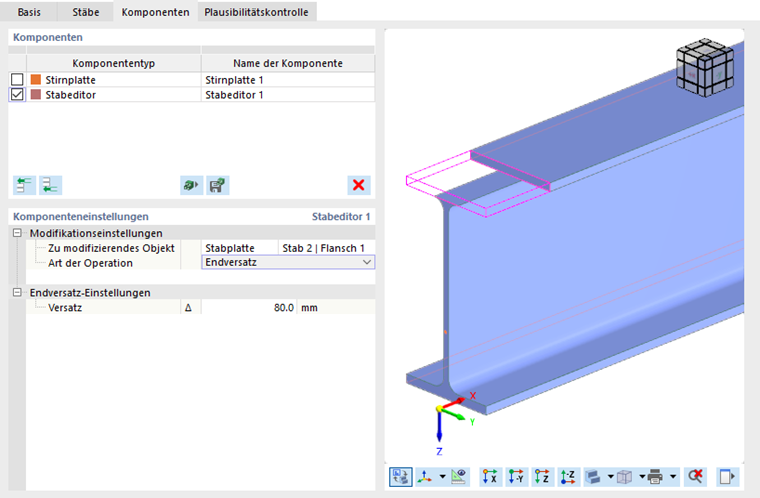

Décalage d'extrémité
Avec un décalage d'extrémité, vous pouvez couper une partie de profil à l'extrémité de la barre.
Définissez la longueur Δ du décalage.
