Vous pouvez afficher graphiquement les résultats de vérification non seulement dans le modèle, mais également dans une fenêtre spécifique au module complémentaire. Vous pouvez l'utiliser pour contrôler les vérifications d'un nœud en particulier.
Vous pouvez ouvrir la fenêtre de résultats à l'aide de l'une des options suivantes :
- Bouton

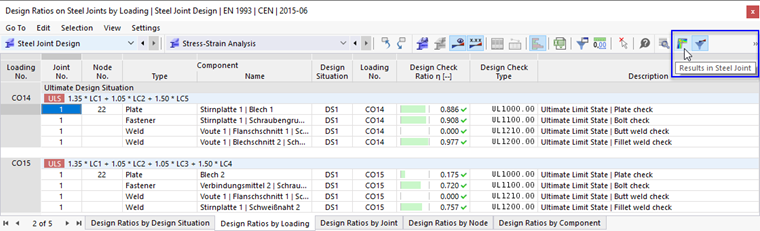

dans la barre d'outils des tableaux de résultats pour la 'Vérification des assemblages acier'
- Bouton
dans la barre d'outils de la boîte de dialogue
Détails de la vérification
La fenêtre {$>Résultats dans Assemblages acier' affiche les vérifications appliquées au résultat sélectionné dans le tableau.
Dans la zone centrale, on peut voir le graphique de l'assemblage. Le navigateur de gauche est composé de deux onglets :
- Afficher : Vous pouvez sélectionner ici les composants affichés dans le graphique.
- Résultats : Vous définissez ici le type de résultat affiché sur les composants sélectionnés.
Afficher
L'onglet Afficher liste toutes les parties des composants en arborescence qui sont disponibles au niveau du nœud sélectionné (les plans auxiliaires et les solides auxiliaires ne sont pas affichés). Utilisez les cases à cocher pour contrôler les composants d'objet des plaques et des barres, des fixations et des soudures à afficher dans le graphique. Par exemple, si vous souhaitez vérifier les résultats des organes d'assemblage, désactivez les catégories 'Barres et plaques' et ' Soudures '.
Les boutons sous la liste des composants facilitent la sélection des composants. Elles ont la signification suivante :
| Bouton | Fonction |
|---|---|
|
Affiche uniquement le composant du résultat déterminant (sélectionné dans le tableau). |
|
Sélectionne tous les composants pour le graphique |
|
Inverser la sélection actuelle |
résultats
L'onglet Résultats contrôle le type de résultat affiché sur le nœud.
Utilisez les cases à cocher pour les surfaces, les coupes de résultats et les organes d'assemblage pour afficher ou masquer les catégories de résultats.
Surfaces
Vous pouvez télécharger le Déformations plastiques ou le Contraintes équivalentes sur les surfaces et les soudures. Les déformations plastiques fournissent des informations sur le comportement d'élasticité des différents composants. Les contraintes équivalentes sont déterminées selon l'hypothèse de von Mises.
Coupes de résultats

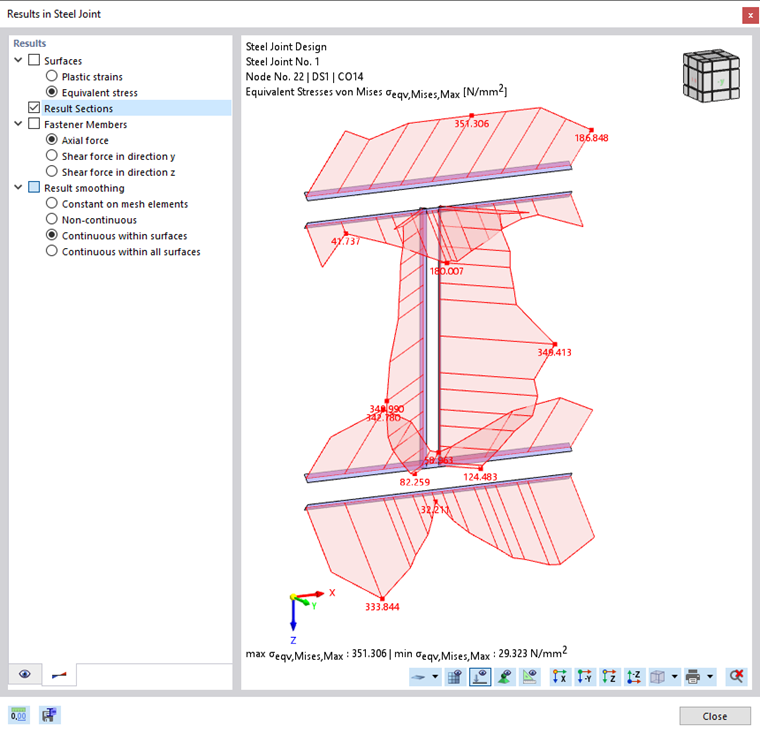

Utilisez la case à cocher pour afficher et masquer les résultats des soudures. Le champ de sélection 'Déformations plastiques' ou 'Contrainte équivalente' de la catégorie de surface contrôle le type de résultat affiché (voir la Figure {%}#image048302 Contraintes équivalentes des coupes de résultats pour les soudures]] ).
Les contraintes équivalentes des soudures sont calculées à l'aide des résultats dans les coupes de résultats.
Connecteurs de barres

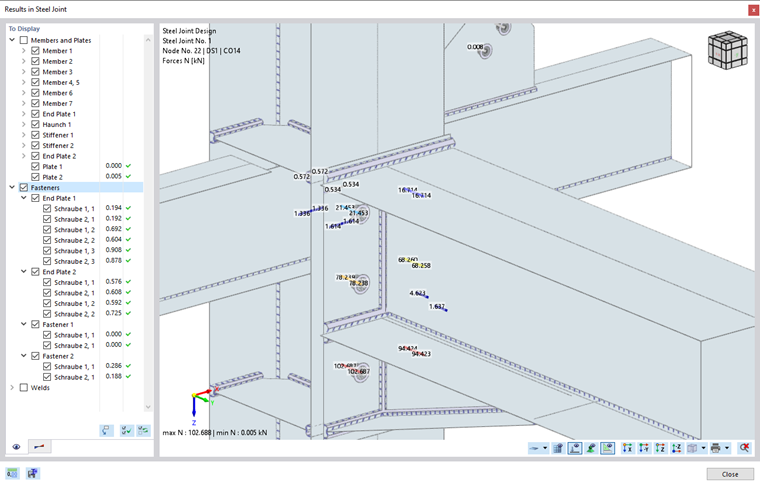

Utilisez les options pour définir si leffort normal', leffort tranchant dans la direction y' ou leffort tranchant dans la direction z' des organes d'assemblage sont affichés ( voir l'image Afficher uniquement les efforts normaux des organes d'assemblage ).
L'image suivante montre les contraintes de soudure d'une platine d'about, sans les résultats des surfaces et des organes d'assemblage.
Lissage de résultats
Pour les résultats de surface, vous pouvez spécifier si les résultats des éléments finis doivent être lissés. Pour les déformations plastiques, il n'y a pas de lissage par défaut ('Constant sur les éléments de maillage'), et pour les contraintes équivalentes, il y a un lissage surface par surface ('Continu dans les surfaces').
Les options de lissage sont décrites à l'aide d'un exemple dans le chapitre Lissage des résultats du manuel de RFEM.
Zone graphique
Dans la partie centrale de la fenêtre, vous pouvez voir le nœud de connexion avec les résultats des composants.
Vous pouvez définir les composants et les résultats à afficher dans les navigateurs pour Afficher et Résultats. Pour contrôler le graphique (par exemple, zoom ou rotation), vous pouvez utiliser toutes les fonctions de la souris décrites dans le chapitre Contrôle graphique du manuel RFEM.
Les boutons sous le graphique ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Bouton de liste avec options pour afficher la forme originale ou déformée |
|
Affiche ou masque le maillage EF |
|

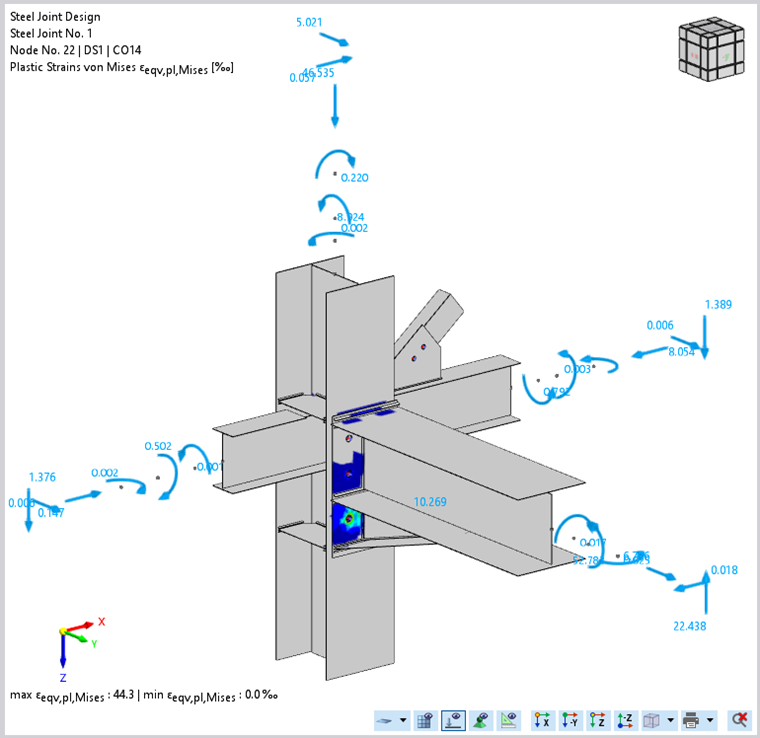

Affiche ou masque les forces et les moments sur le sous-modèle |
|
Affiche ou masque les réactions d'appui du sous-modèle |
|
Affiche ou masque le modèle en arrière-plan |
|
Définit le nœud dans la vue X |
|
Définit la vue du nœud dans la direction opposée à l'axe X |
|
Affiche le nœud dans la vue Z |
|
Bouton de liste avec des options pour la vue axonométrique, adaptée à l'espace de travail ou définie par l'utilisateur |
|
Bouton de liste avec différentes options d'impression du graphique |
|
Affiche la vue complète de l'assemblage |
Les vecteurs des efforts et des moments représentent les efforts internes appliqués au {%}002959 modèle EF d'assemblage en acier de substitution ]] dans la vérification. Les réactions d'appui fournissent quant à elles des informations sur les forces et les moments aux Extrémités supportés des barres.
Utilisation de l'option des boutons de liste
vous pouvez afficher la forme déformée de l'assemblage. Ainsi, vous pouvez vérifier si les déplacements et les rotations sont dans une plage compatible. La déformation est prédéfinie avec le facteur de mise à l'échelle 1,00.

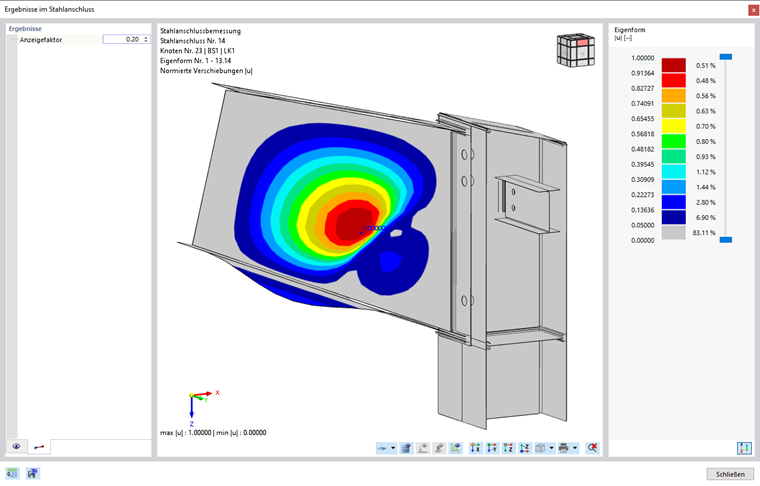

Si une analyse de stabilité a été effectuée, le graphique affiche le mode propre de la ligne sélectionnée dans le tableau {%}005088 Analyse de flambement]]. Dans l'onglet 'Résultats', vous pouvez mettre à l'échelle le mode de flambement à l'aide d'un facteur d'affichage.
Échelle de couleurs
À droite, se trouve l' échelle de couleurs avec les plages de valeurs des déformations (déformations plastiques) ou des contraintes équivalentes des résultats de surface. Il correspond essentiellement à l'onglet Couleurs dans le panneau de contrôle de RFEM.
Les couleurs sont prédéfinies. Cependant, vous pouvez réduire l'échelle de couleurs entre le haut et le bas à l'aide des règles de glissement.
Modèle d'assemblage acier
trouver le bouton au bas de la fenêtre
. Il vous permet d'enregistrer le modèle EF de l'assemblage acier sous forme de fichier RFEM.
Dans la boîte de dialogue Windows 'Enregistrer la copie', définissez l'emplacement de stockage et, si nécessaire, ajustez le nom de fichier suggéré. Utilisez ensuite le bouton Enregistrer pour enregistrer le modèle EF du nœud de connexion comme fichier. Vous pouvez les ouvrir avec RFEM comme d'habitude.

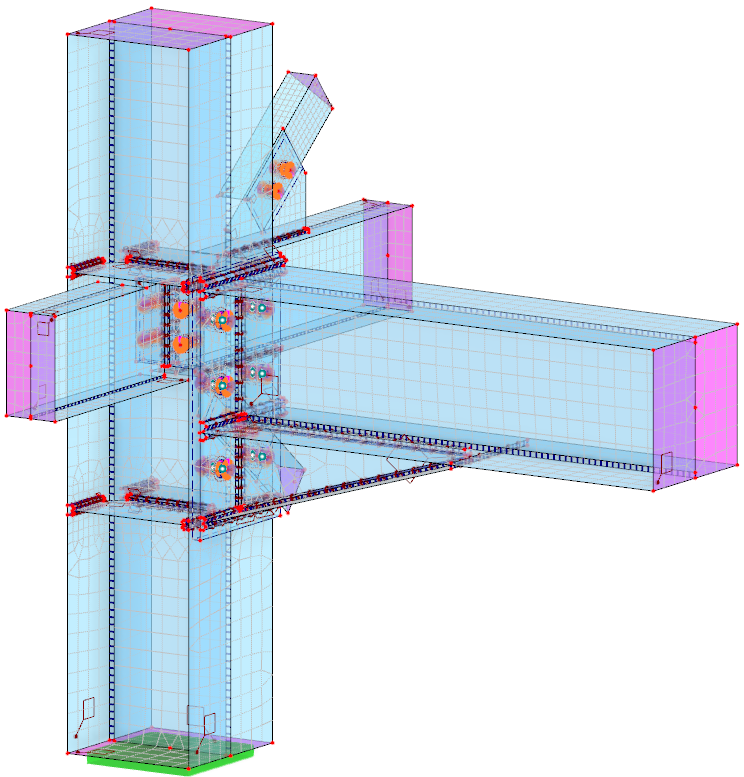

Dans le fichier, vous pouvez vérifier la modélisation des composants et les conditions aux limites qui s'appliquent au modèle EF d'assemblage en acier de {%]. De plus, les charges sur les nœuds calculés dans l'assemblage en acier sont enregistrées dans des cas de charge. Vous pouvez les calculer et évaluer les résultats comme d'habitude.
