Analyzovat a posuzovat lze

Výpočet v addonu Ocelové přípoje je rozdělen do dvou částí: Před posouzením jednotlivých komponent je možné provést analýzu tuhosti pro klasifikaci spoje.

Analýza tuhosti

Před vlastním posouzením spoje se doporučuje provést klasifikaci spoje a stanovit počáteční tuhost S_j,ini (viz kapitola Konfigurace analýzy tuhosti). Za tímto účelem klikněte na tlačítko ve vstupní tabulce kategorie 'Posouzení ocelových přípojů' .

Spusťte analýzu tuhosti

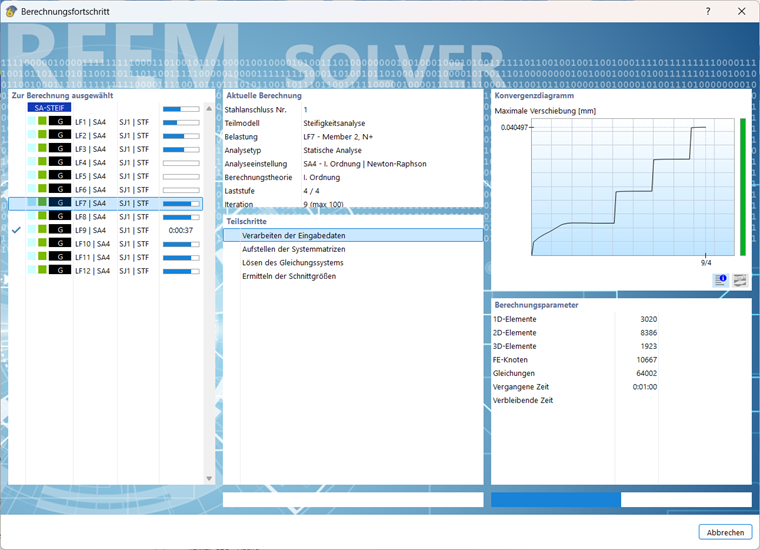

V malém okně se zobrazí průběh analýzy tuhosti.

Výpočet tuhosti spoje

Analýza napětí-přetvoření a analýza boulení

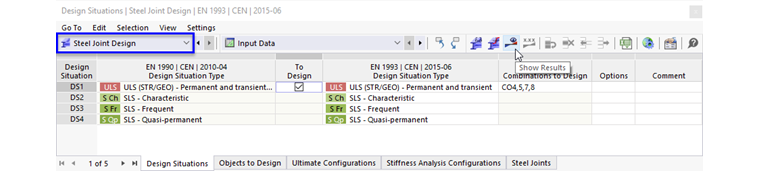

Posouzení přípoje (včetně případného na vzpěr) lze spustit kliknutím na tlačítko ve vstupní tabulce pro kategorii 'Posouzení ocelových přípojů' .

Spusťte Posouzení ocelových přípojů

Další možností je otevřít dialog "Výpočet" pomocí funkce Výpočet v hlavní nabídce Výpočet. Tam vyberte posouzení ocelového přípoje pro výpočet.

Můžete také použít v panelu nástrojů pro spuštění výpočtu "Spočítat vše" a stanovit tak všechny ostatní výsledky.

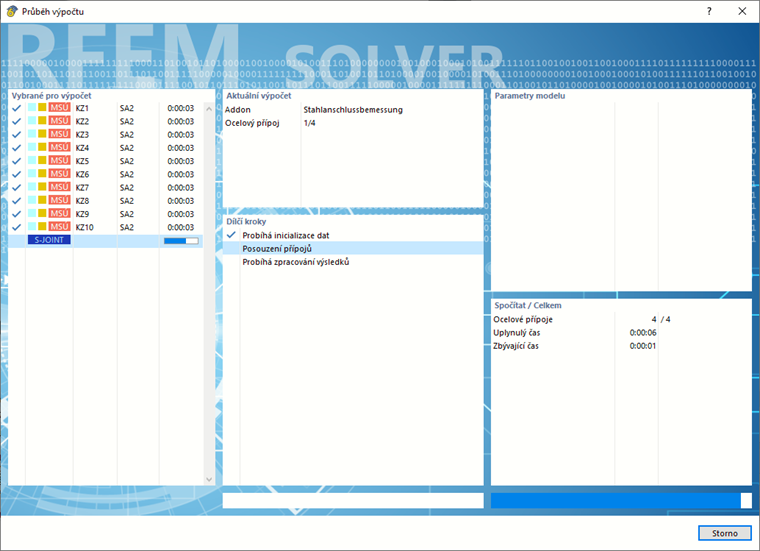

Po spuštění výpočtu se zobrazí okno "Průběh výpočtu". Zde můžete sledovat jednotlivé fáze posouzení.

Průběh výpočtu ocelových přípojů

Jakmile je výpočet úspěšně dokončen, zobrazí se graficky a v tabulkách výsledky posouzení ocelových přípojů.
