Deux options permettent de modifier une plaque insérée. D’une part, le composant Coupe de plaque, d’autre part l’éditeur de plaque. Avec ce dernier, vous pouvez ajuster les angles de la plaque en les chanfreinant, en les découpant, en les arrondissant ou en créant une ouverture dans la plaque.

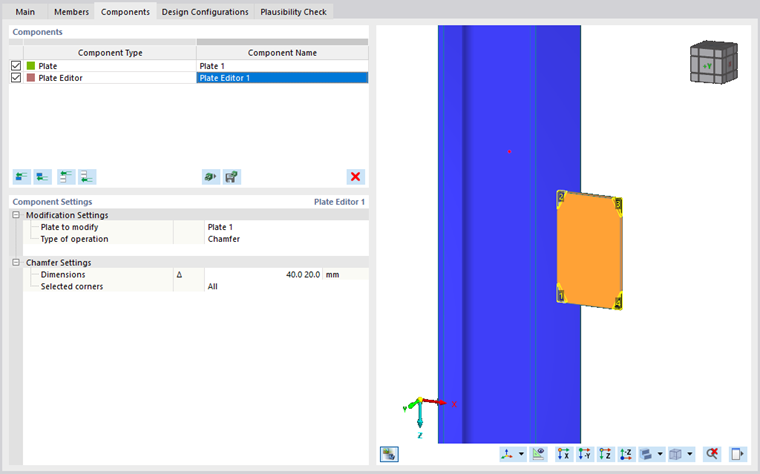

Paramètres de modification
Tout d’abord, spécifier la plaque à modifier. Dans la liste déroulante, seules les plaques insérées sont affichées, les plaques de construction ne peuvent pas être modifiées avec ce composant.
La deuxième ligne de la catégorie Paramètres de modification concerne le type d’opération. Quatre types de modifications sont disponibles : Chanfrein, Entaille, Arrondi et Ouverture.
Lors de la définition d’un chanfrein, d’une entaille ou d’un arrondi, vous sélectionnez l’endroit de la modification. Pour cela, vous pouvez éditer la ligne Angles sélectionnés dans la catégorie suivante, dont la valeur par défaut est Tous. Si uniquement certains angles doivent être modifiés, saisissez leurs numéros en fonction de la numérotation dans le graphique sur cette ligne. Le format des chiffres peut être une liste de coins, un intervalle ou une combinaison des deux.
Toutes les modifications effectuées avec ce composant sont appliquées à la forme et à la taille d’origine de la plaque. Cette condition est sélectionnée afin d’assurer que les modifications ultérieures (par exemple, une coupe de plaque) ne puissent pas invalider ce composant.

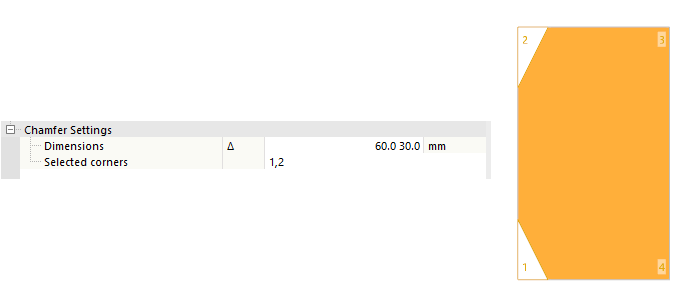

Paramètres de chanfrein
Les paramètres supplémentaires lors de l'application d'un Chanfrein consistent en deux paramètres. Le premier paramètre est la dimension du chanfrein. Il est défini par deux valeurs qui déterminent la longueur le long des deux bords perpendiculaires de la plaque à l'angle concerné. Dans la deuxième ligne, entrez les coins à chanfreiner.

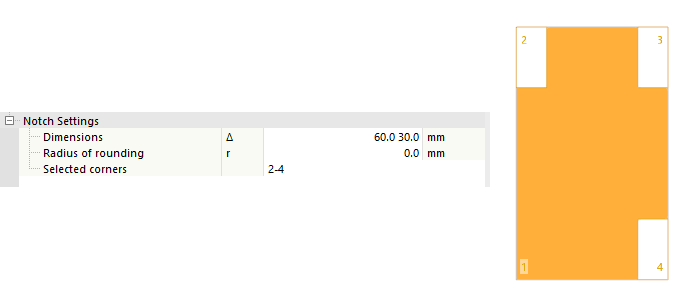

Paramètres de l’entaille
Le deuxième type de modification est Entaille. Lors de la définition précise, saisissez deux valeurs pour indiquer les dimensions le long des bords de la plaque.
La coupe est effectuée dans les deux directions perpendiculaires aux bords de la plaque. Le point de coupe n’a pas besoin de former un angle de 90 degrés, donc le paramètre dans la ligne suivante définit le rayon entre les deux coupes et forme un arrondi. Si aucun arrondi n’est requis, vous pouvez laisser la valeur à zéro. Dans la dernière ligne, entrez les angles concernés où la coupe doit être effectuée.

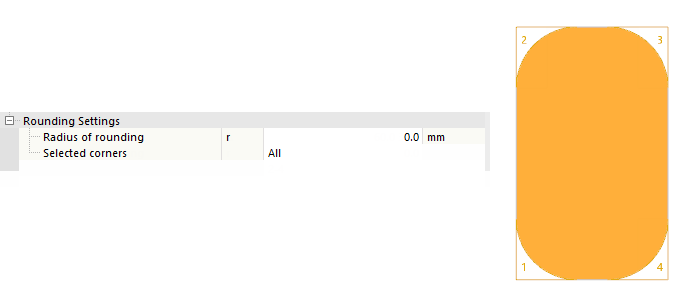

Paramètres d’arrondi
Un autre type de modification des coins de tôle est Arrondi. Pour cette modification, chacun des angles sélectionnés est arrondi avec le rayon spécifié dans la première ligne des paramètres détaillés. L’arrondi est effectué sur tous les angles de la plaque sélectionnés dans la ligne sous le rayon.

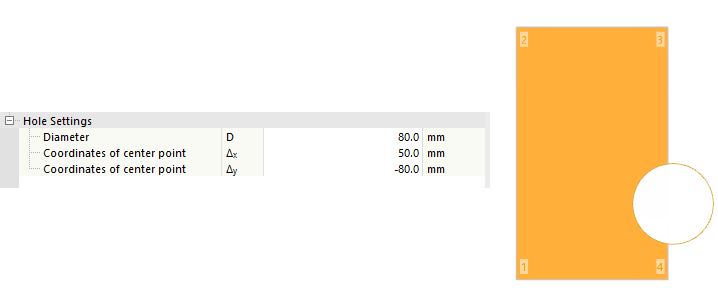

Paramètres d’ouverture
Le dernier type de modification est Ouverture. Contrairement aux précédentes, cette modification n’est pas spécifique aux angles. Quatre formes géométriques de base sont disponibles :
Cercle : une ouverture circulaire est définie par les coordonnées du centre et le diamètre du cercle.
Rectangle : une ouverture rectangulaire est définie par les coordonnées du centre, sa longueur de côté, ainsi qu’une rotation dans le plan de la plaque.
Polygone : le contour correspond à un cercle approximé par un polygone. Outre le centre et le diamètre, le nombre de segments droits de même longueur du polygone est défini. Un angle de rotation différent de 0,0° provoque une rotation du contour dans le plan de la plaque.
Hexagone : l’ouverture hexagonale est caractérisée par les coordonnées du centre, la hauteur, ainsi que la longueur d’un côté et la largeur à l’endroit le plus large. Les autres longueurs de côté s’ajustent automatiquement. Ce contour peut également être tourné dans le plan de la plaque.
Le centre de l’ouverture n’a pas besoin de se trouver dans la plaque, il peut également être placé au bord de la plaque. Toutefois, le contour de la découpe doit atteindre le bord de la plaque, de sorte qu’au moins une partie de la plaque soit coupée par cette modification.
