Les configurations de protection contre l'incendie sont actuellement disponibles pour le dimensionnement de l'acier selon les normes suivantes :
- EN 1993
- NTC

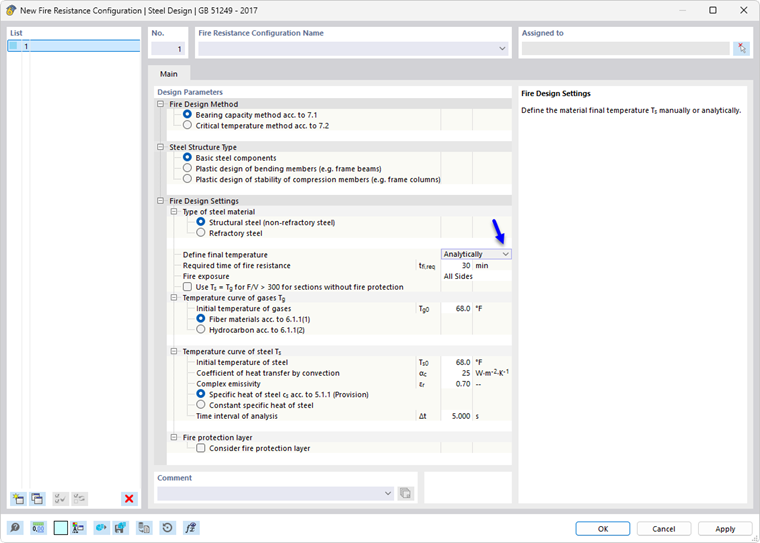

- GB 50017
Ces configurations déterminent les directives selon lesquelles les preuves de protection contre l'incendie d'un objet sont effectuées ("dimensionnement à chaud"). Ici, vous pouvez définir les paramètres pour déterminer la température de l'acier utilisée pour la preuve de protection contre l'incendie.
EN 1993 / NTC
Le dimensionnement pour la situation exceptionnelle d'être exposé à un incendie est essentiellement effectué comme la preuve de l'état limite de résistance. Cependant, en raison de la température finale augmentée de l'acier, les caractéristiques du matériau sont réduites en conséquence. Les réglementations correspondantes se trouvent par exemple dans la norme EN 1993-1-2 [1].
Définition de la température

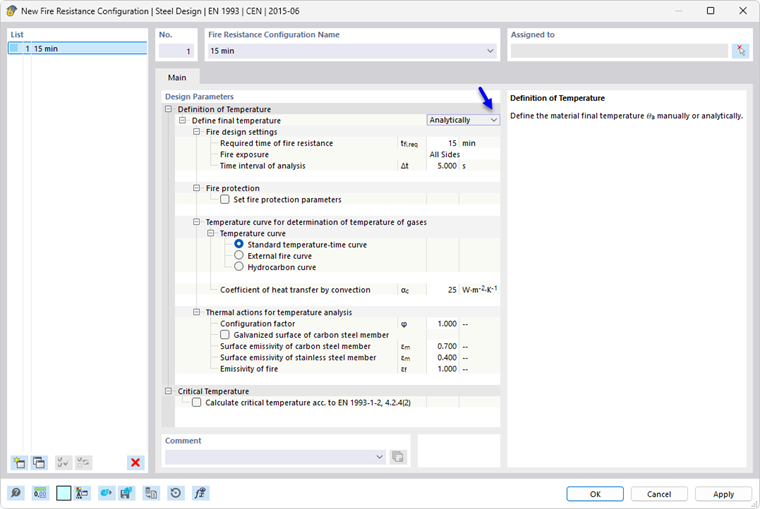

Avec la liste (voir image Nouvelle configuration de protection contre l'incendie), vous avez deux options pour définir la température finale :
- Analytique : La température de l'acier à un moment donné est déterminée à partir de la température du gaz en fonction de différentes courbes d'incendie.
- Manuelle : Vous pouvez définir la température finale de l'acier de manière personnalisée.
Détermination analytique
Dans la catégorie Paramètres pour le dimensionnement au feu, spécifiez la durée requise de la protection contre l'incendie tfi,erf et l'intervalle de temps Δt pour le calcul de la température.

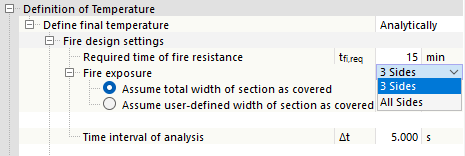

Une section transversale peut être supposée être exposée au feu de manière sur tous les côtés ou sur trois côtés pour le dimensionnement. Cela influence le calcul de la température de la composante et la détermination des coefficients de vérification conformément à [1]. Pour une exposition au feu sur trois côtés, vous pouvez définir manuellement la largeur du côté protégé ou utiliser la détermination automatique : Dans ce cas, il est simplifié qu'un côté est protégé sur toute la largeur de la section transversale et n'est pas exposé au feu (cas d'application typique pour une poutre avec dalle béton reposant dessus).
Si la section transversale est protégée contre l'exposition au feu par des dispositions spécifiques, cochez la case 'Définir les paramètres de protection contre l'incendie' dans la catégorie Protection contre l'incendie. Dans la liste du 'Type de protection', deux options sont disponibles :
- Contour : enveloppement adapté à la géométrie de la section (par exemple, revêtement en plâtre ou panneaux)
- Boîte : revêtement extérieur rectangulaire de la section
Ensuite, spécifiez les propriétés matérielles et l'épaisseur du revêtement. La détermination de la température est effectuée en tenant compte de ces paramètres conformément à [1] 4.2.5.2. Selon [1], seuls les matériaux de panneau et les enduits peuvent être utilisés comme matériaux de protection contre l'incendie. Une vérification avec ce schéma n'est pas autorisée pour les peintures à effet isolant ou les agents formateurs de couches isolantes, car ces revêtements changent de propriétés selon la température.
Dans la catégorie Courbe de température pour déterminer la température des gaz, spécifiez quelle courbe de température doit être utilisée :
- Courbe unitaire température-temps
- Courbe de feu extérieur
- Courbe de feu d'hydrocarbures
Dans les détails de la vérification, vous pouvez afficher l'évolution de la température dans le Diagramme température-temps.
Dans la section Charges thermiques pour l'analyse de température, les coefficients utilisés pour le calcul de la température sont prédéfinis selon les valeurs recommandées par EN 1993-1-2 [1] et EN 1991-1-2 [2]. Vous pouvez les ajuster si nécessaire.
L'effet favorable d'une galvanisation à chaud lors de la détermination de la température de l'acier peut être pris en compte en ajustant l'émissivité de surface. Cochez la case 'Surface galvanisée de la barre en acier au carbone'. Lors de la détermination de la température de l'acier, la plus faible émissivité de surface de la surface galvanisée εm,lim est prise en compte jusqu'à la température limite tlim fixée. À des températures plus élevées, l'émissivité de surface de l'acier au carbone εm est appliquée. Cette approche est conforme aux directives de la DASt 027 Détermination de la température de la composante des composants en acier galvanisé à chaud en cas d'incendie, dont les valeurs sont prédéfinies.
Définition manuelle

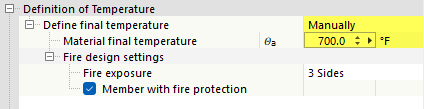

Si vous souhaitez spécifier directement la température de l'acier, choisissez l'option Manuelle dans la liste (voir image Nouvelle configuration de protection contre l'incendie). Ensuite, entrez la température finale du matériau Θa pour laquelle la preuve de protection contre l'incendie doit être fournie.
Pour déterminer le coefficient k1 selon [1] 4.3.3 pour une distribution de température inégale lors de la vérification de flexion, une indication sur l'exposition au feu (sur tous les côtés ou sur trois côtés, éventuellement avec mesures de protection contre le feu) est également requise même en cas de définition manuelle de la température. Le coefficient k2 pour une distribution de température inégale le long de la longueur du faisceau est supposé être toujours sûr et égal à 1,0 pour tous les cas.
Température critique

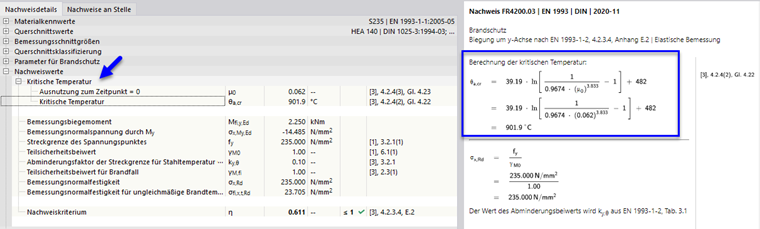

En plus de la preuve simple de protection contre l'incendie, le programme offre également la possibilité de déterminer la température critique pour les vérifications de section. Cette valeur représente la température maximale qui peut être atteinte pour que la barre ou l'ensemble de barres résiste toujours aux charges. Cochez la case Calculer la température critique selon EN 1993-1-2, 4.2.4(2).
Après le calcul, la température critique Θa,cr pour chaque vérification est indiquée dans les détails de vérification. Cette option n'est pas disponible pour les vérifications de stabilité, comme mentionné.
Remarques sur la vérification de protection contre l'incendie
Les paramètres de base pour les vérifications de résistance (par exemple, vérification élastique ou plastique) ou pour les vérifications de stabilité (par exemple, point d'application de la charge) sont également adoptés pour les vérifications de protection contre l'incendie à partir des Configurations de résistance de l'objet. De même, les valeurs limites définies pour des cas particuliers s'appliquent également à la preuve de protection contre l'incendie.
Les vérifications de protection contre l'incendie sont effectuées pour toutes les situations de dimensionnement auxquelles le type AGE' 'GZT (STR/GEO) - Exceptionnel - Feu' est assigné dans la table d'entrée des Situations de dimensionnement pour le dimensionnement de l'acier.
Comme la méthode générale pour les vérifications de stabilité conformément à EN 1993-1-1 [2] 6.3.4 n'est normalement pas applicable pour les vérifications de protection contre l'incendie, les vérifications de stabilité sont effectuées avec la méthode du poteau d'équivalent selon EN 1993-1-2 [1] 4.2.3. Les Longueurs de flambement assignées sont également utilisées pour la vérification de protection contre l'incendie. Aucune réduction explicite du module E n'est effectuée : La réduction est prise en compte dans les vérifications de stabilité par les coefficients de réduction selon [1].
Vous pouvez spécifier la température de l'acier sous forme de charges thermiques pour le calcul (voir chapitre Charges de barre du manuel RFEM).
Un flambage local des parties minces de la section peut également constituer une forme de défaillance déterminante en cas d'incendie. Les vérifications pour les sections de classe 4 sont effectuées dans l'add-on de dimensionnement de l'acier conformément à [1] Annexe E. La vérification du flambage au cisaillement des parois minces de l'âme n'est actuellement pas implémentée dans les vérifications de protection contre l'incendie.
