Après le calcul des résultats, le tableau Vérification de l’aluminium contient de nouvelles sous-catégories.
Ces catégories avec leurs feuilles de calcul respectives sont décrites dans les chapitres suivants :
- Aperçus
- Ratios de vérification sur les barres
- Ratios de vérification sur les surfaces
- Résultats déterminants
- Élancements
Gestionnaire des tableaux de résultats
Le bouton

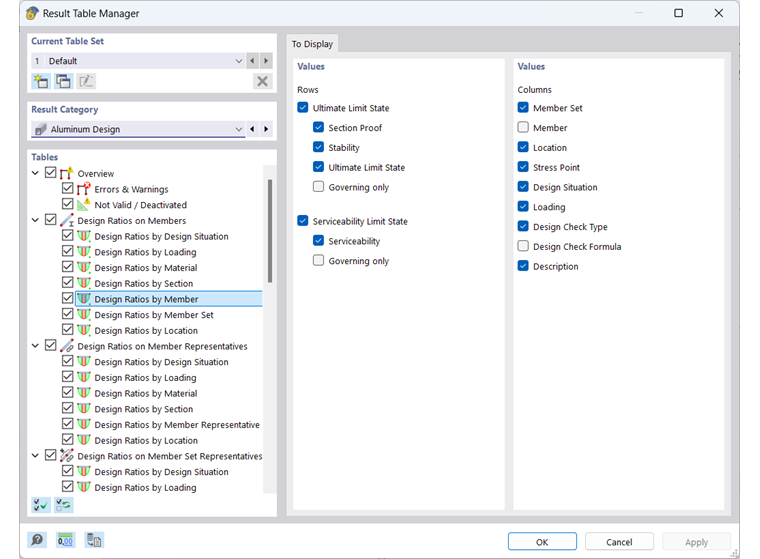

vous permet d’ouvrir la boîte de dialogue « Gestionnaire de tableaux de résultats ». Là, vous pouvez contrôler quels tableaux et onglets sont affichés. De plus, il existe des options de sélection pour les lignes et colonnes visibles dans chaque tableau.
Le chapitre Ratios de vérification sur les barres montre brièvement comment utiliser le gestionnaire de tableaux de résultats pour l'évaluation. Les fonctions générales sont décrites dans le chapitre Filtrer les tableaux de résultats du manuel de RFEM.
Boutons dans la barre d’outils du tableau
Dans la barre d’outils des tableaux de résultats, des boutons pour l’affichage et l’évaluation des résultats sont disponibles.
|
Sélectionner l’objet graphiquement |
|
Détails de la vérification |
|
Diagramme de résultats sur la section |
|
Informations sur le matériau |
|
Informations sur la section |
|
Boite de dialogue des diagrammes de résultats |
|
Filtre de résultats pour les vérifications à l’ELU |
|
Filtre de résultats pour les vérifications à l’ELS |
