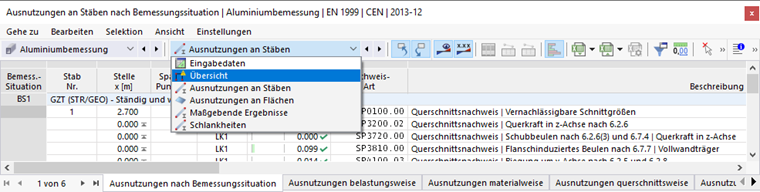

Nach der Berechnung der Ergebnisse enthält die Tabelle Aluminiumbemessung neue Unterkategorien.
Diese Kategorien mit den jeweiligen Tabellenblättern sind in folgenden Kapiteln beschrieben:
Ergebnistabellen-Manager
Mit der Schaltfläche
öffnen Sie den Dialog 'Ergebnistabellen-Manager'. Dort können Sie steuern, welche Tabellen und Register angezeigt werden. Des Weiteren bestehen Auswahlmöglichkeiten für die Zeilen und Spalten, die in den einzelnen Tabellen sichtbar sind.
Im Kapitel Ausnutzungen an Stäben wird kurz gezeigt, wie Sie den Ergebnistabellen-Manager für die Auswertung verwenden. Die allgemeinen Funktionen sind im Kapitel Ergebnistabellen filtern des RFEM-Handbuchs beschrieben.
Schaltflächen in Tabellen-Symbolleiste
In der Symbolleiste der Ergebnistabellen stehen Schaltflächen zur Verfügung, die Sie für die Anzeige und Auswertung der Ergebnisse nutzen können.
|
Objekt in Grafik auswählen |
|
Nachweisdetails |
|
Ergebnisverlauf am Querschnitt |
|
Materialinformationen |
|
Querschnittsinformationen |
|
Dialog der Ergebnisverläufe |
|
Ergebnisfilter für Tragfähigkeitsnachweise |
|
Ergebnisfilter für Gebrauchstauglichkeitsnachweise |
