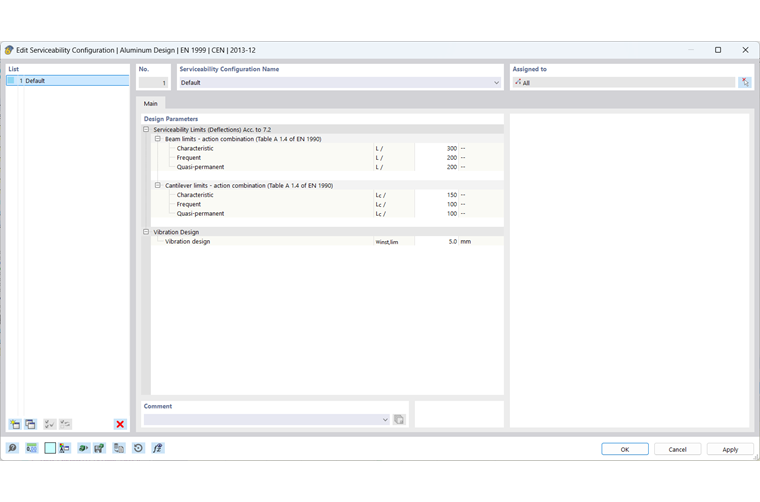

Définissez les valeurs limites à vérifier pour la vérification en assignant une configuration pour l'ELS à un objet. La structure de base de la boîte de dialogue pour les configurations de calcul et la possibilité de les affecter à des objets individuels sont décrites dans le chapitre supérieur # extbookmark manual |configs|Modèle en aluminium n° décrit.
Limites de service
Les limites de flèche sont définies comme une petite partie de la longueur de référence. Une distinction est faite ici entre la poutre supportée des deux côtés et la poutre en porte-à-faux. La valeur limite associée est vérifiée lors du calcul selon le type sélectionné dans l'onglet Flèches et appuis de calcul . La longueur de référence est également définie dans le registre Flèche et appui de calcul des objets.
Selon la norme de calcul sélectionnée, différents types de situations de projet sont disponibles pour les vérifications à l'état limite de service. Une valeur limite distincte peut être définie pour chaque type de combinaison. Dans le cas du calcul selon l'EN 1999-1-1, une distinction est faite entre les combinaisons caractéristique, fréquente et quasi-permanente. Les valeurs limites enregistrées dans les valeurs normalisées pour l'EN 1999-1-1 ne sont au départ que des suggestions, car aucune valeur limite fixe n'est spécifiée dans la norme elle-même.
Vérification des vibrations (uniquement pour l'EN 1999-1-1)
En entrant les limites pour l'analyse vibratoire, vous pouvez facilement vérifier l'amplitude de vibration. Lors du calcul, toutes les situations de projet de la catégorie 'Vibration' sont vérifiées (la sélection est effectuée dans le tableau des situations de projet ). Il est supposé qu'il s'agit de combinaisons de charges appropriées ou de combinaisons de résultats contenant les valeurs maximales des amplitudes de vibration sous forme de flèches. Celles-ci sont comparées à la valeur limite entrée.
