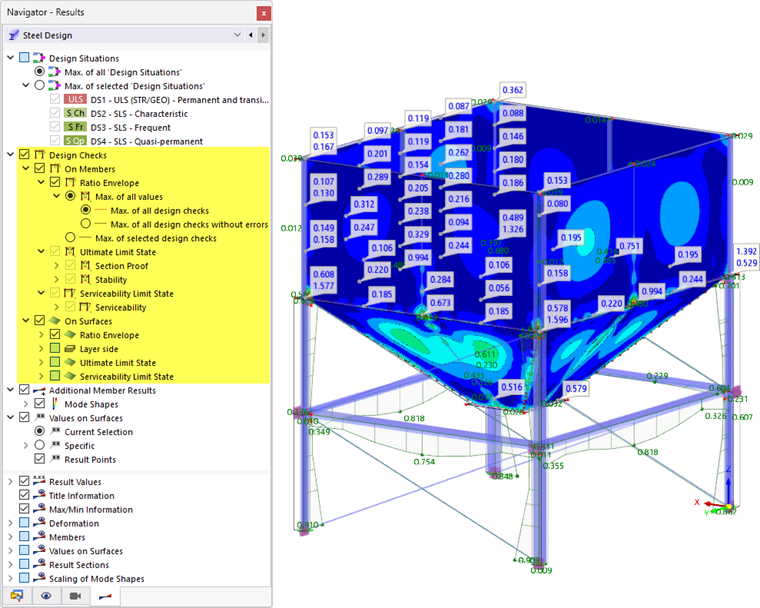

La catégorie du navigateur Vérifications vous permet définir quelles vérifications avec les ratios de vérification correspondants sont affichées sur les objets calculés. Vous pouvez afficher l’enveloppe de tous les types de vérification ou les ratios de vérification séparément selon l’état limite et le type de vérification.
Ratio de vérification et enveloppe

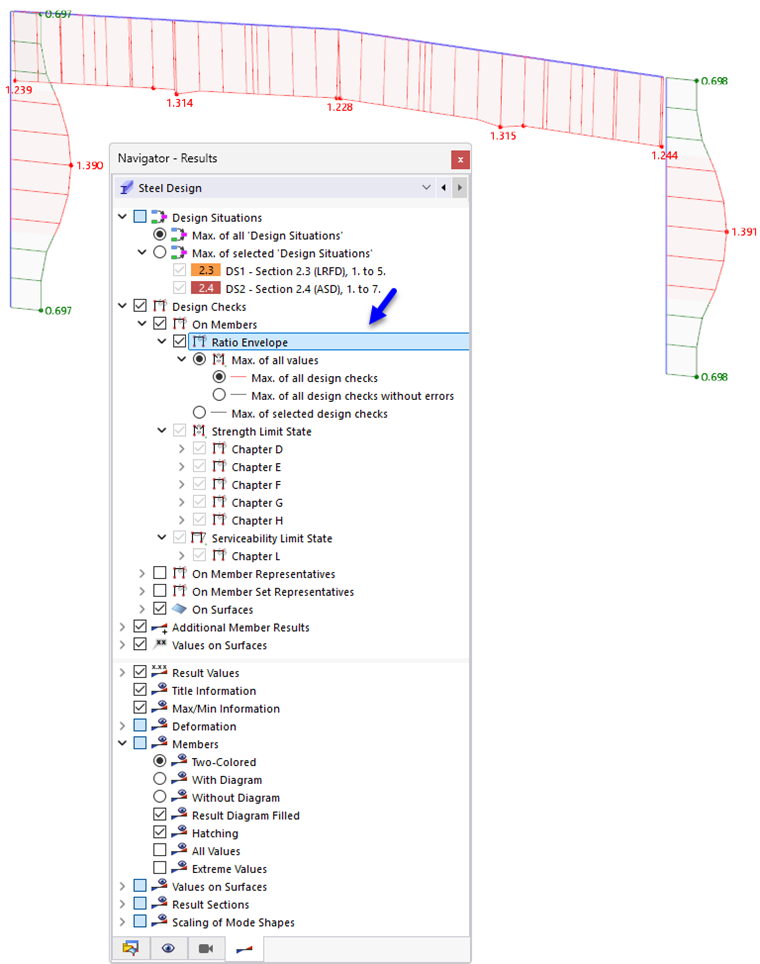

À chaque point de l’objet calculé, les ratios de vérification maximaux de toutes les vérifications sont affichées. Tous les types de vérification et états limites étant regroupés, les diagrammes des résultats ne sont généralement pas continus.
L’enveloppe est adaptée pour obtenir rapidement une vue d’ensemble de l’utilisation des différents objets et les documenter. Les erreurs dans l’affichage des vérifications peuvent être ignorées si l'on souhaite afficher l’ensemble des vérifications valides. Vous pouvez également utiliser l’option « Max. de toutes les vérifications sans erreur ».
Si seules certaines vérifications doivent être prises en compte pour l’enveloppe, activez l’option « Max. de toutes les vérifications sélectionnées ». Vous pouvez alors sélectionner les types de vérification pertinents.

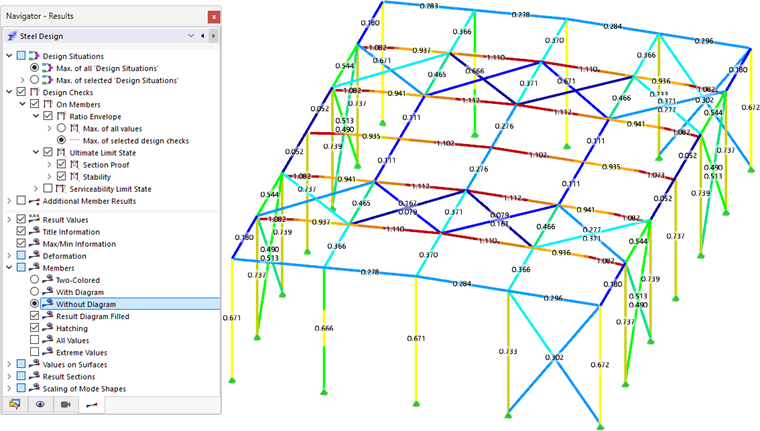

Pour avoir un aperçu des zones critiques dans une structure filaire, le mode d’affichage Sans diagramme est recommandé. Les ratios de vérification sont représentés par des lignes colorées selon l’échelle de couleurs dans le Panneau de contrôle. Vous pouvez utiliser cette option si l’enveloppe ou un type de résultat individuel est affiché.
Ratio de vérification selon l’état limite et le type de vérification
Les résultats peuvent être affichés spécifiquement pour chaque état limite avec les différents types de vérifications.
Pour les barres le ratio de vérification maximal des résultats pour les types de vérifications sélectionnés est affichée à chaque point. Cette option vous permet de savoir quel type de vérification est déterminant à un certain point.
Les résultats sélectionnés sont affichés simultanément sur le modèle. Dans le panneau de contrôle, vous pouvez lire et ajuster les couleurs des types de vérifications si nécessaire (voir le chapitre Panneau de contrôle du manuel de RFEM).
Pour les surfaces, les ratios de vérification sont représentés par des isosurfaces.
Vous pouvez également choisir la face de la couche dont les résultats doivent être affichés :
- Haut
- Milieu
- Bas
Notez que si l’axe z local dans les Données de base du modèle est orienté vers le bas, la face supérieure se trouve du côté de la surface vers l’axe négatif z de la surface (−z), la face inférieure étant ainsi orientée vers l’axe positif z (+z). Si l’axe z local est orienté vers le haut dans les données de base, cette définition est inversée.
