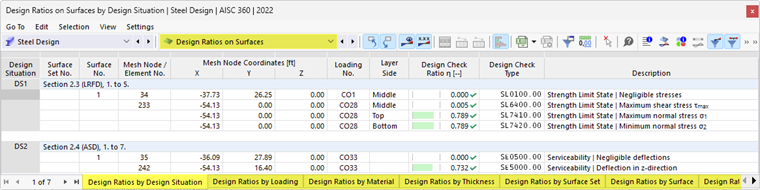

Les tableaux de résultats de la catégorie Ratio de vérification sur les surfaces contiennent les données de résultats des vérifications effectuées avec les ratios de vérification correspondants.
Les résultats de surface sont classés dans les onglets suivants selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés des surfaces (matériaux, épaisseurs)
- Objets (surfaces, points du maillage EF)
Surface n°
Pour chaque critère de vérification, le numéro de la surface présentant le ratio de vérification le plus élevé est indiqué.
Nœud de maillage / Élément n°
Le numéro du nœud du maillage EF pour lequel le ratio de vérification maximal a été déterminée est indiqué.
Coordonnées du nœud de réseau
Les coordonnées globales X, Y et Z des nœuds du maillage EF sont indiquées dans les trois colonnes.
Situation de projet
Cette colonne indique les numéros des situations de projet pour lesquelles chaque ratio de vérification est disponibles.
Charge
Les numéros des combinaisons de charges ou de résultats déterminantes pour les vérifications respectives sont indiqués.
Côté de la couche
Les tensions équivalentes sont vérifiées pour les emplacements suivants de la section de la surface :
- Haut
- Milieu
- Bas
Vous pouvez activer et désactiver les axes des surfaces via l'entrée Systèmes d'axes locaux des surfaces afficher/masquer dans le menu contextuel des surfaces. Alternativement, utilisez le 'Navigateur - Affichage' (Modèle → Objets de base → Surfaces → Systèmes d'axes des surfaces x, y, z).
Critère de vérification
Cette colonne indique les conditions de vérification conformément à la norme. Le ratio de vérification correspondant est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par une identification avec un numéro. Par exemple, les vérifications de la capacité portante selon l'Eurocode portent l'identification 'UL', les vérifications de l'aptitude au service portent l'identification 'SE'. Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Cette colonne peut être activée dans le gestionnaire de tableaux de résultats. Elle indique les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une courte description en référence au chapitre de la norme.
Vous pouvez afficher les détails de vérification pour un ratio de vérification spécifique à l’aide du bouton
ou en double-cliquant dans la ligne.
Filtrer les résultats
Le chapitre Ratio de vérification sur les barres décrit comment filtrer les résultats par état limite et par ratio de vérification.
