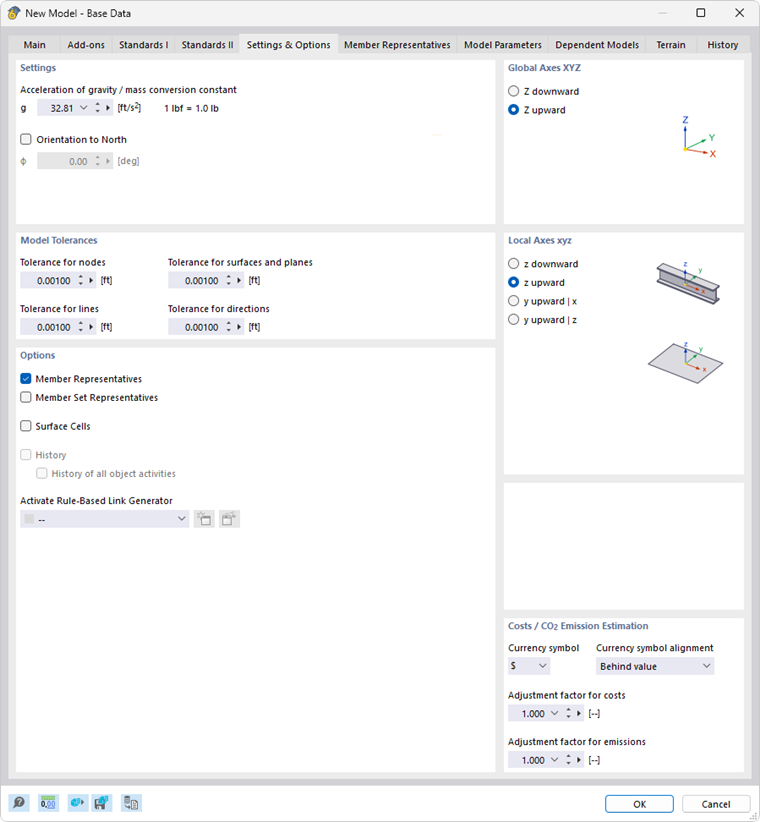

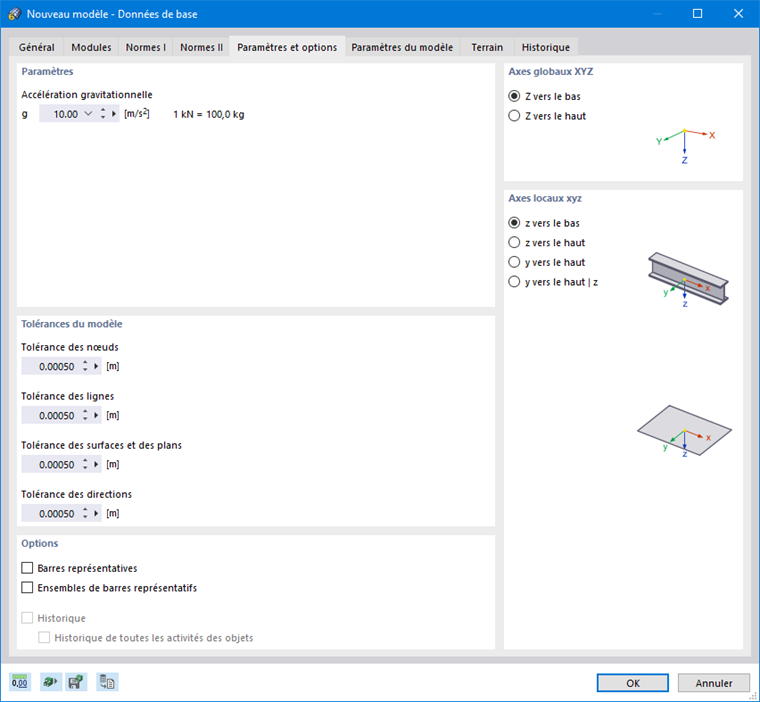

Dans l'onglet Paramètres et options, vous pouvez ajuster la valeur de l'accélération de la pesanteur
, les tolérances géométriques des objets et l'orientation des axes, ainsi que définir les paramètres de connexion automatique des objets et de détermination des coûts.
Paramètres
Dans cette section, vous pouvez vérifier la valeur de lAccélération gravitationnelle' g. Elle est utilisée pour la détermination du poids propre des barres et surfaces, la conversion des masses (« constante de conversion des masses ») et pour les analyses dynamiques. La valeur approximative de 10,00 m/s2 est prédéfinie et peut être ajustée si nécessaire.
LOrientation au nord' décrit la position du modèle par rapport au point cardinal principal. Une orientation nord de 0° est prédéfinie, ce qui correspond à une orientation nord le long de l'axe global X. Si vous souhaitez modifier l'orientation du modèle, cochez la case et saisissez l'angle Φ.
Tolérances de modèle
Lors de la modélisation ou de l'importation de données depuis un programme de CAO, de légères différences géométriques peuvent apparaître entre les objets du modèle. RFEM corrige automatiquement ces incohérences lorsque certains écarts sont dépassés. Ainsi, les nœuds très proches les uns des autres sont fusionnés, les lignes ou barres situées hors des plans sont intégrées aux surfaces, et les lignes et barres légèrement inclinées sont classées comme verticales.
Les tolérances prédéfinies conviennent à la plupart des modèles. Pour de petites dimensions de modèle, il peut être nécessaire d'ajuster les tolérances en conséquence.
Options
Les options de cette section déterminent si des « représentants » de barres et d'ensembles de barres ou des « cellules de surface » sont utilisés dans le modèle.
Si les cases 'Barres représentatives' et 'ensembles de barres représentatifs' sont activées, les onglets supplémentaires Barres représentatives et ensembles de barres représentatifs sont disponibles dans la boîte de dialogue. Si la case 'Cellules de surface' est cochée, le programme détecte automatiquement les sous-domaines fermés des surfaces. Ce type d'objet est décrit au chapitre Cellules de surface.
La liste « Activer le générateur de couplage basé sur des règles » permet d'utiliser un générateur pour coupler des objets de modèle non connectés. Cette fonction est décrite au chapitre Générateur de couplage basé sur des règles. Avec le bouton
, vous pouvez créer un nouveau générateur, et avec le bouton
, modifier l'entrée sélectionnée dans la liste.
Axes globaux XYZ
Cette section règle l'orientation de l'axe global Z. Dans les applications de CAO, l'axe Z pointe généralement vers le haut, dans les programmes de calcul de structures vers le bas. Cela n'a aucune influence sur le calcul.
Lorsque Z est orienté vers le haut, le facteur -1,0 en Z est automatiquement appliqué par la fonction 'Poids propre actif' dans le cas de charge (voir le chapitre Cas de charge ).

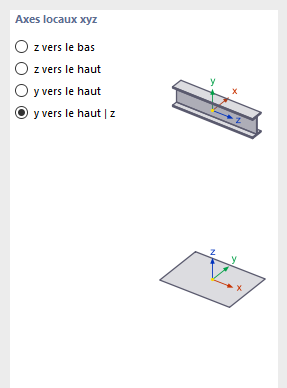

Axes locales xyz
Les normes définissent différemment les désignations des axes de barre. Vous pouvez définir ici l'orientation des axes principaux de barre z ou y et de l'axe de surface z, afin d'adapter les systèmes d'axes locaux aux conventions régionales.
La position des axes locaux de barre et de surface est illustrée dans les graphiques de cette section.
Position du centre de cisaillement
À l'aide des deux champs de sélection, vous pouvez contrôler l'influence du centre de cisaillement dans le calcul à six degrés de liberté. Dans les versions précédentes, la position du centre de cisaillement était implicitement supposée « Au centre de gravité », de sorte qu'aucune torsion non intentionnelle ne pouvait résulter de la géométrie de section. L'option « Hors du centre de gravité » permet désormais de représenter de manière réaliste le comportement en torsion des sections asymétriques.
Estimation des coûts / émissions de CO2
La détermination des coûts et des émissions de CO2 d'un modèle s'effectue sur la base des éléments de barre, de surface et solides du modèle. À cet effet, une méthode est utilisée, telle qu'elle est également appliquée dans la pratique pour le calcul du coût total d'un bâtiment. Le modèle est alors subdivisé en unités telles que dalle de sous-sol, murs extérieurs ou retombée de poutre. Pour ces unités, des coûts unitaires spécifiques sont établis, couvrant l'ensemble des coûts à prendre en compte (prix par surface, prix par longueur, prix par poids). Les masses des différentes unités (poids, volume, surface) sont ensuite multipliées par les coûts unitaires correspondants. On obtient ainsi les coûts partiels de chaque unité. La somme de tous les coûts partiels donne le coût total du modèle. L'estimation des émissions de CO2 repose sur la même approche.
Définissez le symbole monétaire des coûts. Les coûts par unité peuvent ensuite être définis dans les Matériaux et les objets.
Les facteurs d'ajustement permettent de mettre à l'échelle globalement les coûts et les émissions de CO2 du modèle. Cela peut être utile pour les ajustements de coûts au cours du projet.
