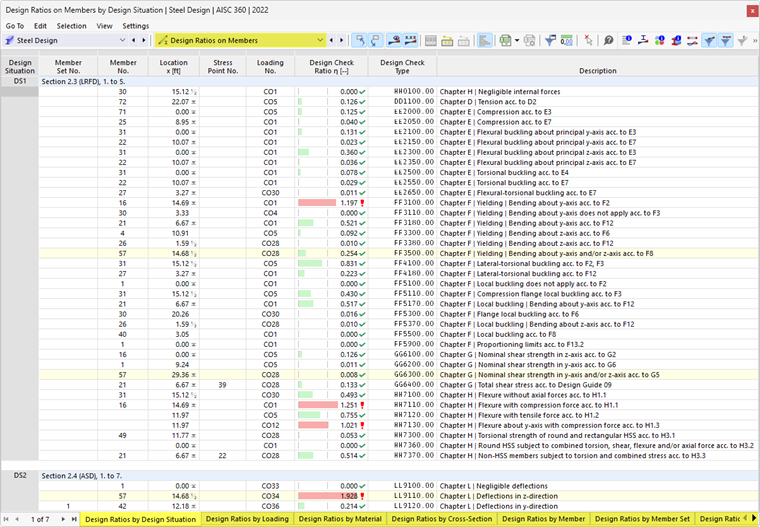

Les tableaux de résultats de la catégorie Ratios de vérification sur les barres contiennent les données de résultat des vérifications effectuées avec les ratios de vérification respectifs.
Les résultats des barres sont triés dans les onglets selon les critères suivants :
- Charges (Situations de projet, Combinaisons de charges)
- Propriétés des barres (Matériaux, Sections)
- Objets (Ensembles de barres, Barres, Positions x sur barre)
N° ensemble de barres / N° barre
Pour chaque critère de vérification, le numéro de l'ensemble de barres (si vérifié) et de la barre qui présente le ratio de vérification le plus élevé est indiqué.
Position x
La position x dans la barre pour laquelle le ratio de vérification maximal a été déterminé est indiquée. Les positions x suivantes sont pertinentes pour la sortie tabulaire :
- Nœuds de début et de fin
- Points intermédiaires des résultats de barre (si définis)
- Division de barre selon les Paramètres du maillage pour les barres
- Valeurs extrêmes des efforts internes
Point de contrainte n°
La vérification est effectuée à ce qu'on appelle les points de contrainte de la section. Ces positions sont définies par les distances au centre de gravité, les moments statiques et les épaisseurs des parties de section. Tous les profils standards de la bibliothèque ainsi que les sections RSECTION sont pourvus de points de contrainte aux endroits pertinents pour la vérification.
Vous pouvez vérifier les points de contrainte dans la boîte de dialogue des informations de section. Pour ce faire, cliquez sur le bouton
dans la barre d'outils du tableau. Dans l'onglet 'Points de contrainte' de la boîte de dialogue d'information, les points de contrainte sont listés avec leurs coordonnées et affichés sur la section (voir la section Points de contrainte dans le manuel de RFEM).
Situation de projet
Cette colonne indique les numéros des Situations de projet pour lesquelles les différents ratios de vérification sont disponibles.
Charge
Les numéros des combinaisons de charges ou des combinaisons de résultats qui sont déterminantes pour les vérifications respectives sont indiqués.
Critère de vérification
Cette colonne indique les conditions de vérification selon la Norme. Le degré du ratio de vérification respectif est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par un identifiant avec un numéro. Par exemple, les vérifications de section selon l'Eurocode portent l'identifiant 'SP', les analyses de stabilité l'identifiant 'ST' et les vérifications à l’ELS l'identifiant 'SE'. Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le Gestionnaire du tableau de résultats. Elle indique les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description se référant au chapitre de la norme.
Vous pouvez afficher les Détails de vérification pour un ratio de vérification spécifique via le bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats par état limite
Si vous souhaitez n'afficher que les résultats pour certains états limites ou types de vérification dans le tableau, définissez les filtres correspondants dans le Gestionnaire du tableau de résultats. Par exemple, vous pouvez n'afficher que les résultats pour les analyses de stabilité en désactivant toutes les 'Lignes' à l'exception de Stabilité.
Les boutons de la barre d'outils du tableau offrent également la possibilité d'afficher ou de masquer rapidement les résultats de certains états limites. Ils sont accessibles lorsque des vérifications pour les états limites correspondants sont disponibles.
|
Affiche ou masque les résultats pour l'état limite de capacité portante |
|
Affiche ou masque les résultats pour l'état limite de service |
|
Affiche ou masque les résultats pour les vérifications de protection incendie |
|
Affiche ou masque les résultats pour les vérifications sismiques |
Filtrer les résultats par ratio de vérification
La liste à droite dans la barre d'outils du tableau offre la possibilité de filtrer les tableaux par degrés de ratio de vérification. Avec l'option Max, seule la vérification déterminante est émise pour chaque objet.

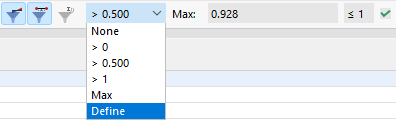

Vous pouvez également utiliser un critère de filtre personnalisé. Utilisez pour cela l'option Définir dans la liste. La boîte de dialogue Gestionnaire du tableau de résultats s'ouvre avec l'onglet Critères - Valeurs. Définissez la condition – par exemple pour n'afficher que les ratios de vérification supérieurs à une certaine valeur.
Le chapitre Filtrer les tableaux de résultats du manuel de RFEM décrit comment définir des conditions pour les valeurs du tableau.
Optimiser la section
Si les vérifications pour une section ne sont pas satisfaites, vous pouvez faire optimiser la section par le programme. La plus petite section possible au sein de la même série de sections qui satisfait aux exigences sera alors recherchée. Procédez comme suit :
- Réglez la catégorie de tableau Données d'entrée pour la vérification de l'acier.
- Passez au tableau Sections.
- Cliquez dans la cellule correspondante de la colonne du tableau Utiliser une autre section pour la vérification.
- Ouvrez la liste et sélectionnez l'option Optimiser (voir l'image Optimiser la section).
