punzonamento

La scheda Punzonamento della finestra di dialogo 'Configurazioni ultime' gestisce la configurazione per le verifiche di verifica contro punzonamento su solai o piastre di fondazione. I progetti di taglio a punzonamento sono possibili per carichi puntuali e lineari.

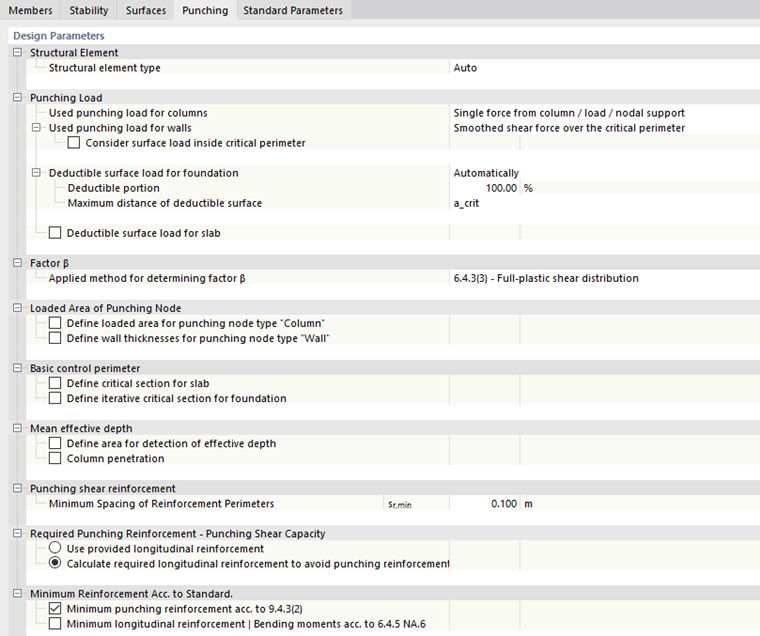

Modifica configurazione della capacità di carico - Punzonatura

I 'parametri di verifica' sono divisi in diverse categorie.

Elemento strutturale

Il programma cerca di riconoscere automaticamente il tipo di componente e di considerare la situazione rilevante - soletta o fondazione - nel progetto.

Seleziona il tipo di componente

È anche possibile impostare manualmente il tipo nell'elenco. Ciò può essere necessario se l'algoritmo non acquisisce correttamente le condizioni al contorno nel modello a causa di una costellazione speciale.

Carico di punzonamento

Questa categoria contiene diverse voci secondarie con parametri importanti per la determinazione del carico di taglio a punzonamento.

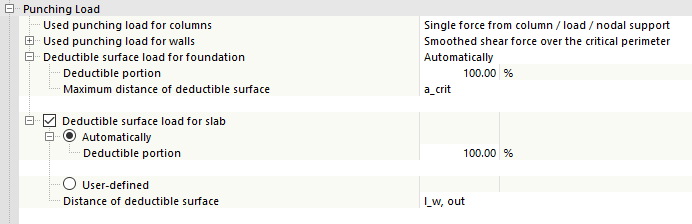

Definire i parametri per il carico di taglio a punzonamento

Carico di punzonamento usato per i pilastri

Il carico di taglio per punzonamento per punzonamento su colonne è derivato direttamente dalle forze normali della colonna per impostazione predefinita. In alternativa, è possibile passare all'applicazione delle forze di taglio nel perimetro critico.

Specifica del carico di punzonamento applicato per le colonne

È possibile scegliere tra l'andamento delle forze di taglio smussato e non smussato. Facoltativamente, è possibile considerare il 'carico superficiale all'interno del perimetro critico' per determinare la quota di carico mancante tra il perimetro critico e il punto di introduzione del carico per il carico di punzonamento V_Ed.

Carico di punzonamento usato per pareti

Questa impostazione influisce sul progetto di taglio a punzonamento per gli angoli e le estremità dei muri. Per determinare il carico di taglio a punzonamento, l'andamento smussato delle forze di taglio nel perimetro critico viene utilizzato come standard. In alternativa, è possibile passare all'andamento non livellato delle forze di taglio.

Considera il carico superficiale definito dall'utente all'interno del perimetro critico

Il programma tenta di determinare automaticamente il carico superficiale sulla superficie dalla distribuzione del carico. Con la casella di controllo 'Considera il carico superficiale all'interno del perimetro critico' è anche possibile specificare manualmente la quota di carico mancante tra il perimetro critico e il punto di applicazione del carico per il carico di punzonamento V_Ed. Per fare ciò, seleziona l'opzione 'Definito dall'utente' e quindi inserisci il carico superficiale nel campo di immissione.

Carico della superficie deducibile per la fondazione

In questa categoria, è possibile controllare come il programma deve gestire il carico superficiale favorevole all'interno del perimetro critico sui pilastri durante la progettazione di solette di fondazione. Se si esegue il progetto su singole colonne, la forza normale della colonna viene utilizzata come carico di taglio a punzonamento come descritto sopra. La quota di carico dalla pressione favorevole del terreno all'interno del perimetro critico può essere dedotta da questo carico di punzonamento. Di norma, questo carico superficiale 'viene determinato automaticamente' dalla distribuzione del carico sulla superficie. Facoltativamente, è anche possibile specificare il valore ' Definito dall'utente '.

La 'parte deducibile' del carico superficiale, che è sottratta dal carico di punzonamento V_Ed, è preimpostata al 100%: Si presume che la posizione del perimetro critico sia determinata iterativamente durante la progettazione delle fondazioni o delle solette. Se si definisce la posizione del perimetro critico come richiesto (ad esempio, 1,0 * d), è possibile modificare la parte deducibile al 50%.

Il perimetro critico a_{crit è} preimpostato come la distanza massima ' della superficie rimovibile '. In questo modo, viene applicata la posizione del perimetro critico determinata iterativamente. In alternativa, puoi passare all'opzione 'k * d' nell'elenco. Ciò significa che l'altezza statica multipla (' k ') (' d ') viene utilizzata come posizione del perimetro critico per il carico superficiale deducibile. L'impostazione predefinita è ' 1,0 * d '; modificare il coefficiente k se necessario.

Carico della superficie deducibile per la piastra

Questa categoria corrisponde alle opzioni descritte nella sezione Carico superficiale deducibile per la fondazione . Ciò consente di ridurre il carico di punzonamento per i componenti del tipo 'Piastra' se sono presenti carichi superficiali favorevoli. La funzione è disattivata per impostazione predefinita.

Coefficiente β

Il coefficiente di aumento del carico β è determinato per impostazione predefinita utilizzando le formule nella sezione ' 6.4.3 (3) - Distribuzione delle tensioni di taglio completamente plastica '. Tuttavia, ci sono anche alternative tra cui scegliere nell'elenco.

Selezionare il metodo per determinare il coefficiente di aumento del carico β

• ' 6.4.3 (6) - Coefficienti costanti secondo la Fig. 6.21N ': Il programma applica valori approssimativi costanti ai singoli nodi a seconda della geometria determinata (angolo, bordo, centro, estremità della parete o angolo della parete).

• ' Determinazione per metodo del settore ': Questo approccio è descritto nell'articolo tecnico Determinazione del coefficiente di aumento del carico β con il modello di settore per RF-PUNCH Pro, che si applica anche a RFEM 6 is.
• ' Definizione utente ': È possibile impostare manualmente il coefficiente di aumento del carico β.

Area caricata del nodo di punzonatura

Di norma, la geometria del punto di punzonamento, ad esempio le dimensioni della colonna collegata, è determinata direttamente dalla sezione trasversale della colonna. Se si desidera utilizzare una quota diversa per il progetto, attivare l'opzione. Sono possibili specifiche separate per il tipo di nodo a taglio e punzonamento 'colonna' e ' parete '.

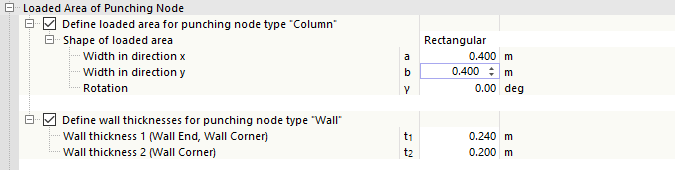

Definizione dell'area di carico per il nodo di taglio-punzonamento

Definire manualmente la geometria della superficie di applicazione del carico. Ciò sovrascrive le dimensioni determinate dalla topologia per tutti i nodi a cui è assegnata questa configurazione.

È anche possibile utilizzare questa funzione per progettare un carico nodale o un carico lineare che, in base alla verifica, non ha dimensioni.

Quando si immettono gli ' spessori delle pareti ', assicurarsi che lo spessore t₁ sia sempre assegnato alla linea con la numerazione più piccola nel modello. Lo spessore della parete t₂ è assegnato alla linea con il numero di linea più alto.

Perimetro di controllo di base

In questa categoria, è possibile specificare manualmente il perimetro critico per la progettazione di una soletta o di una fondazione (solaio).

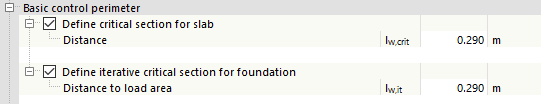

Definisci il perimetro critico per la soletta e la fondazione

Di norma, non è necessario alcun inserimento manuale, poiché il programma determina automaticamente il perimetro critico. I campi di immissione sono quindi accessibili solo dopo aver attivato la funzione.

Altezza efficace media

Di norma, l'altezza statica d è determinata nel punto del nodo collegato. Per le superfici con uno spessore della superficie variabile, tuttavia, potrebbe essere necessario regolare l'area ' per registrare l'altezza effettiva statica '. È quindi possibile regolare la 'distanza dalla superficie di carico' in modo da applicare un'altezza statica inferiore, se necessario.

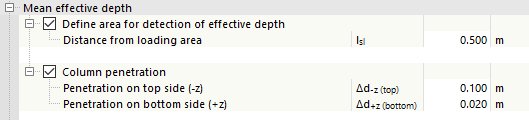

Definizione della profondità effettiva media della sezione trasversale

Ad esempio, per considerare la penetrazione della colonna di una colonna in cemento armato in una soletta in cemento armato, è possibile definire la profondità di penetrazione della colonna ' '. L'altezza statica calcolata d viene quindi ridotta dei valori specificati Δd durante il calcolo.

4 - Punching Shear Reinforcement

In questa categoria, è possibile definire la 'distanza minima tra le file di armatura' s_{r, min}, che viene utilizzata per determinare qualsiasi armatura a taglio e punzonamento che potrebbe essere necessaria. È preimpostata una distanza minima di 10 cm.

Armatura richiesta a punzonamento - Capacità a taglio-punzonamento

Esistono due opzioni per determinare la resistenza a taglio e punzonamento:

• ' Avvicinamento dell'armatura longitudinale esistente ': Il programma applica l'armatura longitudinale esistente che è stata inserita per l'area in corrispondenza del nodo di punzonamento.
• 'Calcolo dell'armatura longitudinale necessaria per evitare l'armatura a punzonamento': Il programma aumenta automaticamente l'armatura longitudinale per evitare la necessità di armatura a taglio e punzonamento.

Armatura minima secondo la norma

Se è richiesta l'armatura a taglio e a punzonamento, larmatura a taglio a punzonamento minima secondo 9.4.3 (2)' viene presa in considerazione per impostazione predefinita. Tuttavia, fintanto che la capacità portante V_{Rd, c} non è superata da V_Ed, questa impostazione non ha alcun effetto sulla verifica del nodo.
