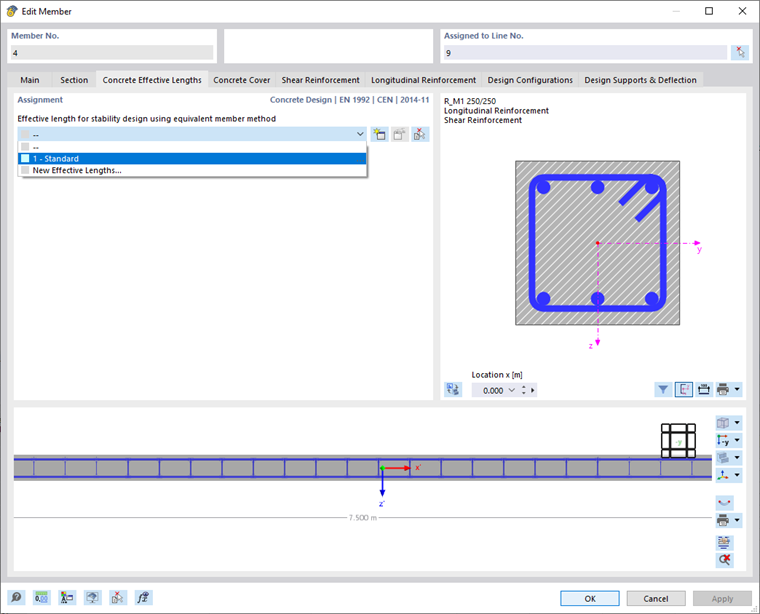

Nella scheda Lunghezze libere d'inflessione è possibile assegnare una lunghezza libera d'inflessione all'asta. Questa è necessaria per il progetto di stabilità secondo il metodo con curvatura nominale (metodo per pilastri modellati).
Assegnazione
Se sono già state definite le tipologie di Lunghezze libere d'inflessione, è possibile selezionare la tipologia adatta dall'elenco. Con il pulsante
è possibile creare qui una nuova (o un'ulteriore) tipologia di lunghezza libera d'inflessione.
Il pulsante
offre la possibilità di modificare la tipologia di lunghezza libera d'inflessione selezionata nell'elenco. Con il pulsante
è possibile adottare graficamente la tipologia da un'altra asta.
Grafico
Sulla destra viene visualizzata la sezione dell'asta, in basso la sezione longitudinale. Qui sono anche rappresentati i supporti, che vengono applicati dalle condizioni al contorno per il progetto di stabilità. Le funzioni delle due aree grafiche sono descritte nel capitolo Armatura di taglio .
