Aste
Internamente, per il metodo di calcolo non lineare, la sezione trasversale viene discretizzata, assegnando materiali diversi ai singoli elementi (armatura e calcestruzzo), e i singoli elementi di calcestruzzo possono assumere rigidezze differenti durante il calcolo (fessurazione del calcestruzzo).

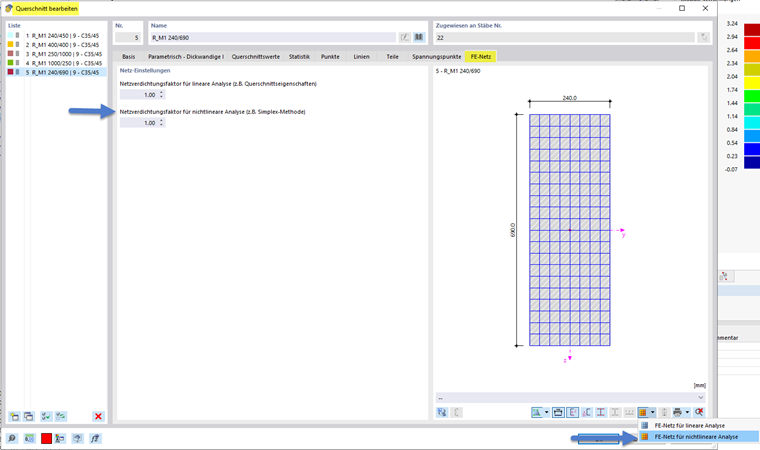

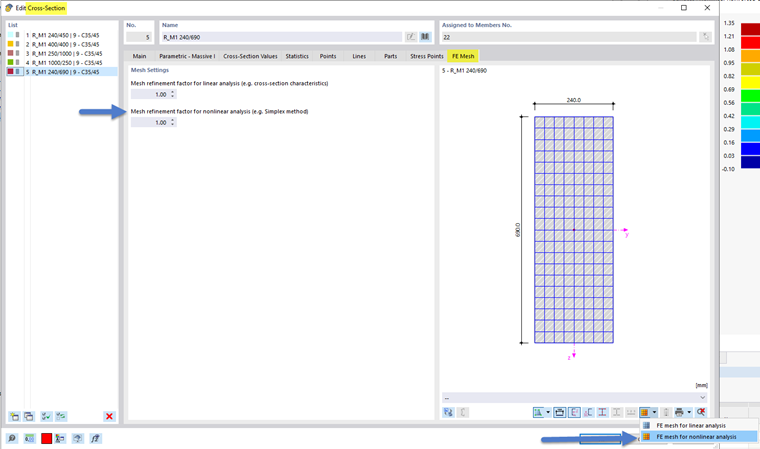

La mesh FE per l'analisi non lineare può essere visualizzata nel dialogo della sezione trasversale e la sua finezza può essere controllata. L'immagine seguente mostra il dialogo di immissione corrispondente.
Superfici
Internamente, per il metodo di calcolo non lineare, l'elemento FE viene rappresentato a strati, assegnando materiali differenti ai singoli strati (armatura e calcestruzzo) e i singoli strati di calcestruzzo possono assumere rigidezze differenti durante il calcolo (fessurazione del calcestruzzo).
Metodi di integrazione
Il metodo di integrazione standard per le superfici in RFEM è una quadratura di Gauss-Lobatto con nove punti di integrazione. Questa impostazione predefinita è sufficiente per la maggior parte dei casi. Per rappresentare adeguatamente i percorsi non lineari di tensione-deformazione, può essere utile aumentare il numero dei punti di integrazione. Pertanto, quando si utilizza un materiale non lineare, è possibile definire personalizzando il numero di punti di integrazione in ogni strato tra tre e 99 punti. Tuttavia, si tenga presente che un numero maggiore di punti di integrazione comporta un tempo di calcolo più lungo.
Sono disponibili i seguenti tre diversi metodi di integrazione.
- Quadratura di Gauss-Lobatto
- Regola di Simpson
- Regola del trapezio
La descrizione dettagliata dei metodi di integrazione è presente nel manuale delle superfici multistrato nel capitolo collegato di seguito Teoria: Metodi di integrazione.
Il metodo di integrazione può essere definito nello spessore della superficie. L'immagine seguente mostra il dialogo di immissione corrispondente.
Una panoramica dei metodi basata su un esempio è fornita dall'articolo tecnico Influenza di vari metodi di integrazione sul calcolo della soletta in calcestruzzo fibrorinforzato in acciaio .
