La categoria 'Progetto calcestruzzo' gestisce le assegnazioni di base che influiscono sulla progettazione di aste, superfici e nodi di taglio a punzonamento. Qui è possibile controllare gli oggetti da progettare, i loro materiali, le sezioni trasversali o gli spessori e assegnare le configurazioni di progetto agli oggetti.
Le funzioni conosciute da RFEM sono disponibili per lavorare nelle tabelle, permettendoti di Modifica tabella. Le tabelle specifiche della categoria 'progetto calcestruzzo' sono presentate nei capitoli seguenti.
Inoltre, la finestra di dialogo Impostazioni globali contiene le specifiche generali per la verifica in calcestruzzo. È possibile aprire questa finestra di dialogo utilizzando il pulsante tabella
o il menu contestuale della voce del navigatore ' Verifica calcestruzzo '.
Configurazioni per la verifica
Le impostazioni dettagliate per i singoli progetti sono specificate nelle configurazioni di progetto. Per ogni stato limite, esiste una configurazione di progetto separata che gestisce le normative specifiche della norma e dove è possibile specificare i valori limite o varie opzioni di progetto, ad esempio. Sono disponibili solo le configurazioni di progetto che sono attivate in Impostazioni globali . Queste configurazioni sono descritte separatamente per le norme, ad esempio per l'Eurocodice nei capitoli per EN 1992-1-1 .

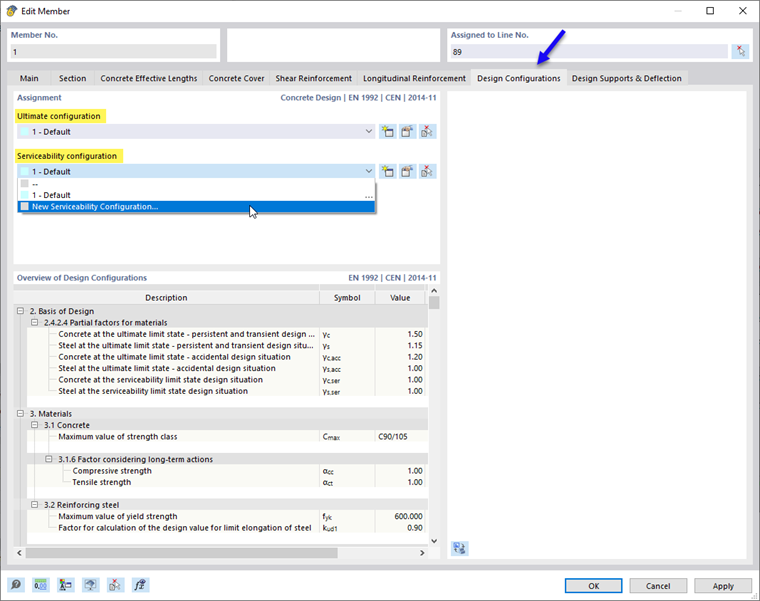

Anche le configurazioni di progetto sono organizzate come tipi. È possibile creare tipi diversi per le singole configurazioni di progetto e quindi, ad esempio, assegnare le configurazioni appropriate a un'asta nella scheda 'Configurazioni di progetto'.
Seleziona una configurazione esistente dall'elenco o crea una nuova configurazione. È anche possibile creare una nuova configurazione utilizzando il pulsante
. Con il pulsante
si ha la possibilità di trasferire graficamente una configurazione da un altro oggetto. È possibile utilizzare il pulsante
per modificare la configurazione del progetto selezionata.
Gestisci le configurazioni di progetto

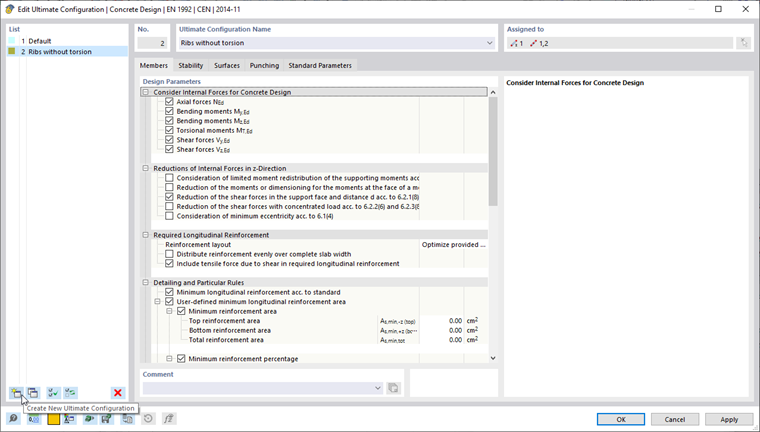

Nella finestra di dialogo image027510 Modifica configurazione stato limite ultimo , puoi vedere nellelenco' tutte le configurazioni dello stato limite nel modello. Con il pulsante
è possibile creare una nuova configurazione basata sui valori standard del # extbookmark manual|image026561|Basato sulla norma #. È possibile copiare la configurazione selezionata con il pulsante
ed eliminare la configurazione selezionata con il pulsante
.
Assegna configurazione di progetto
Analogamente ai tipi di verifica in calcestruzzo , è possibile assegnare la configurazione agli oggetti individualmente. Hai varie opzioni per questo:
- Assegnazione tramite il pulsante

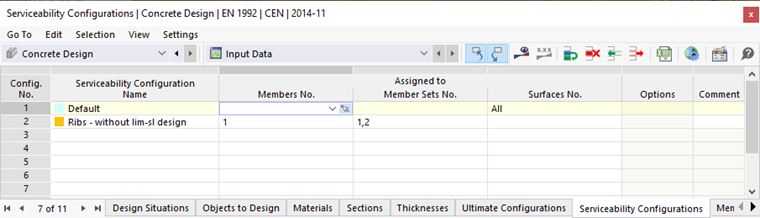

in alto a destra nella finestra di dialogo image027510 Modifica configurazione della capacità di carico - Assegnazione nella tabella di input del progetto di calcestruzzo per le configurazioni (vedi immagine image027511 Assegna configurazione di usabilità tramite la tabella
- Assegnazione tramite elenco nella finestra di dialogo di modifica dell'oggetto
Per un oggetto senza configurazione assegnata a un particolare stato limite, non vengono eseguite verifiche di progetto in questo stato limite. In questo modo, è possibile disattivare facilmente il progetto allo stato limite di esercizio per le singole aste non assegnando una configurazione dello stato limite di esercizio a queste aste.
