Per l'analisi di stabilità delle aste secondo il metodo della colonna del modello o il metodo con curvatura nominale , è necessaria la definizione delle lunghezze efficaci. Se si assegna una lunghezza efficace a un'asta, le condizioni al contorno e le lunghezze efficaci corrispondenti vengono prese in considerazione per l'analisi di stabilità dell'asta. Il progetto della sezione trasversale viene quindi eseguito con le forze interne di questa analisi di stabilità.
Principale

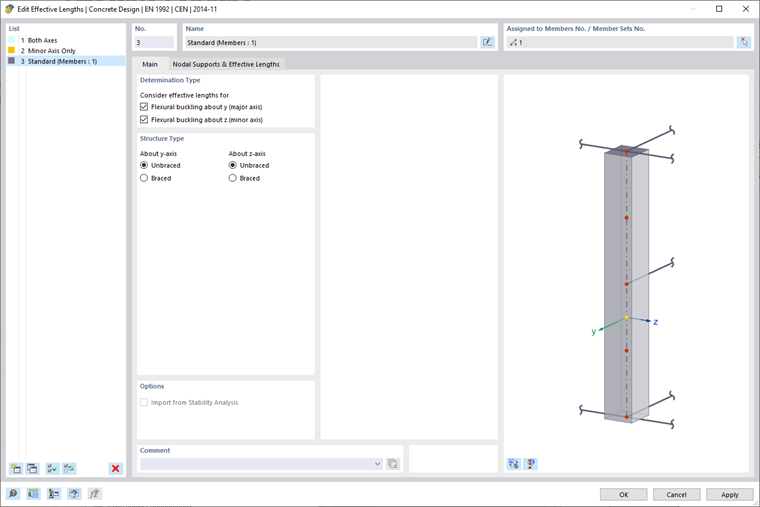

Le specifiche di base devono essere specificate nella scheda Base. È possibile inserire i coefficienti di lunghezza efficace e le condizioni del vincolo esterno nella scheda vincoli esterni nodali e lunghezze efficaci .
Tipo di determinazione
Utilizzare le caselle di controllo per specificare quali forme di rottura della stabilità devono essere selezionate per l'asta (o set di aste). Sotto compressione, l'instabilità flessionale attorno all'asse maggiore o minore può diventare determinante.
Se si disattiva una modalità di rottura, l'opzione corrispondente viene disattivata nella scheda 'Tipo di struttura' e nella scheda 'Appoggi dei nodi e lunghezze efficaci'. Questo tipo di cedimento non viene quindi esaminato nel progetto.
Tipo di struttura
Utilizzare le caselle di controllo in questa sezione per determinare se il sistema dell'asta' è 'mobile' o ' immobile '. È possibile specificare questa specifica separatamente per entrambe le direzioni di instabilità. Il tipo di struttura influenza la determinazione del momento equivalente M0e secondo EN 1992-1-1, 5.8.8.2 (2) Eq. (5.32).
Opzioni
La casella di controllo "Importa dall'analisi di stabilità" consente di applicare i coefficienti di lunghezza efficaci in base ai modi di instabilità. È possibile effettuare le voci corrispondenti nel registro aggiuntivo stabilityImportTab Import dall'analisi di stabilità .
Vincoli esterni dei nodi
Nella scheda Appoggi dei nodi e lunghezze efficaci , si definiscono le condizioni al contorno per l'analisi di stabilità e si definiscono i coefficienti di lunghezza efficace.
Vincoli esterni dei nodi
Il vincolo esterno dell'asta (o set di aste) definisce le condizioni al contorno per l'analisi di stabilità. Inoltre, i vincoli esterni nodali vengono utilizzati per suddividere l'asta in segmenti.
Per definire i cuscinetti, è possibile selezionare le varianti tipiche da un elenco nella colonna 'Tipo di cuscinetto'. In alternativa, seleziona le caselle individualmente (memoria fissa) o deseleziona (nessuna memoria) nelle colonne ' Fissa '.

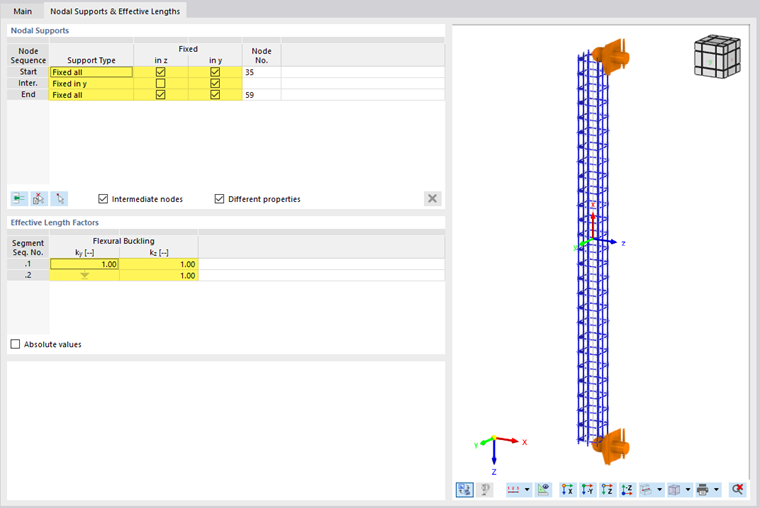

È possibile definire i vincoli esterni dei nodi per l'inizio e la fine dell'asta. Se l'asta è supportata da un nodo sull'asta stessa, selezionare la casella di controllo 'Nodo intermedio' (vedi immagine image026885 Definisci coefficienti di lunghezza efficaci per segmento ). I nodi standard tra le aste di un set di aste e i nodi del tipo 'Sull'asta' sono considerati nodi intermedi (vedi capitolo # nodeOnMemberTab node del manuale RFEM).
La definizione dei nodi intermedi non si basa sui numeri di nodo, ma sull'ordine sull'asta: '. 1 'denota il primo nodo intermedio dall'inizio dell'asta, '. 2' il secondo nodo intermedio, ecc. Se un'asta a cui è assegnata questa lunghezza effettiva ha più (o meno) nodi intermedi, viene presa in considerazione come punto di partenza dall'inizio dell'asta ; l'input o i nodi in eccesso vengono ignorati.
Utilizzando il pulsante
, è possibile inserire un nuovo nodo intermedio sopra la linea selezionata. Per eliminare un nodo intermedio, selezionare la linea e fare clic sul pulsante
. Il menu di scelta rapida della tabella fornisce anche le opzioni per modificare le righe.
Con il pulsante
, è possibile selezionare un'asta o un set di aste nel modello per trasferire il suo numero di nodi intermedi alla tabella. Se la lunghezza effettiva è già assegnata a un'asta, è possibile selezionare un nodo con il pulsante
. Nella tabella, viene quindi selezionata la riga del deposito temporaneo associato (se disponibile).
Suggerimento

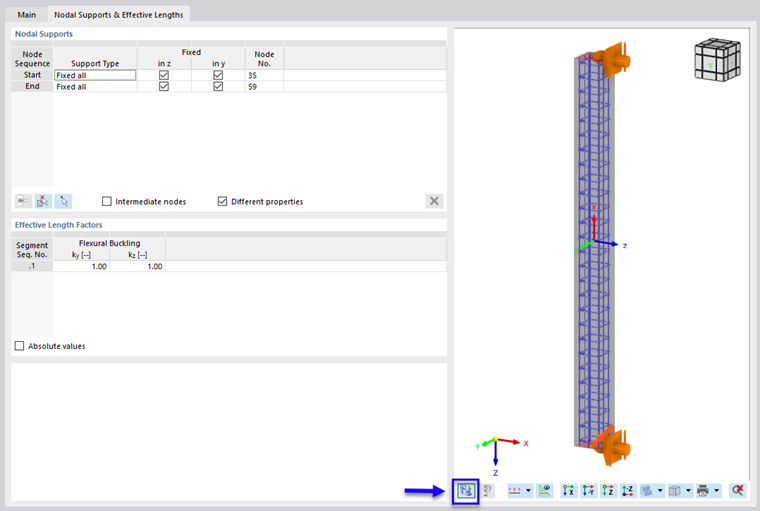

Se la lunghezza efficace è assegnata a un'asta, è possibile controllare i vincoli esterni e gli assi utilizzando il pulsante
nel grafico della finestra di dialogo (vedi immagine image026657 Definisci vincoli esterni nodali e lunghezze efficaci ).
Coefficienti di vincolo
La tabella "Coefficienti di lunghezza effettivi" è adattata al numero dei vincoli esterni dei nodi. Se non sono definiti nodi intermedi, c'è solo un "segmento". È possibile regolare il coefficiente di lunghezza efficace di questo segmento per adattarlo alle condizioni al contorno utilizzando i fattori per aumentare o ridurre la lunghezza efficace per varie modalità di rottura.

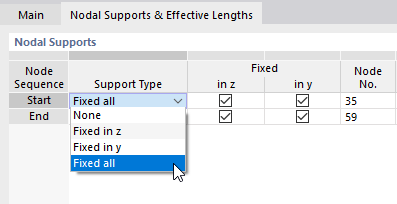

I vincoli esterni ai nodi intermedi (vedi immagine image026877 Seleziona il tipo di vincolo esterno ) dividono l'asta o il set di aste in diversi segmenti per i vari casi di guasto:
- Nessuno: Coefficiente di lunghezza efficace dal segmento nr. 1 si applica a tutti i segmenti seguenti
- Fisso in z: Coefficienti individuali di lunghezza d'instabilità ky per l'instabilità attorno all'asse y
- Fisso in y: Coefficienti individuali della lunghezza di instabilità kz per instabilità attorno all'asse z
- Fermo in tutto: Coefficienti di lunghezza di instabilità individuali per entrambe le direzioni di instabilità e tutti i segmenti
Una freccia simboleggia un coefficiente di lunghezza efficace del segmento trasversale se non esiste un vincolo esterno intermedio corrispondente nella tabella ' vincolo esterno del nodo '. È possibile definire i coefficienti di lunghezza efficace dei singoli segmenti nelle righe della tabella e quindi adattare le lunghezze effettive delle sezioni.
La lunghezza efficace utilizzata per la progettazione di un modo di rottura in una posizione in questo segmento risulta dalla moltiplicazione della lunghezza del segmento per il corrispondente coefficiente di lunghezza efficace.
| Lcr | lunghezza libera d'inflessione |
| k | Coefficiente della lunghezza di libera inflessione |
| [LinkToImage01] | lunghezza dell'asta |

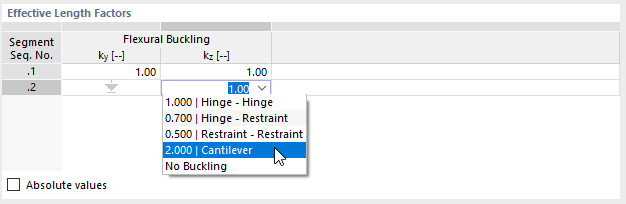

Immettere i coefficienti di lunghezza efficaci per ciascun segmento che sono determinanti per l'instabilità attorno all'asse y o z. Dall'elenco è anche possibile selezionare i coefficienti di lunghezza efficace tipici.
È anche possibile specificare 'valori assoluti' per le lunghezze effettive. Si noti che questi valori sono utilizzati per tutti gli oggetti assegnati. Contrariamente ai coefficienti di lunghezza efficaci, non vi è alcun adeguamento relativo alla lunghezza effettiva del segmento! Pertanto, la definizione che utilizza i coefficienti di lunghezza efficaci è da preferire invece dei valori assoluti.
La determinazione automatizzata delle lunghezze efficaci per le costruzioni in calcestruzzo utilizzando il metodo kA -kB non è ancora disponibile nella fase attuale di sviluppo.
Importa dall'analisi di stabilità

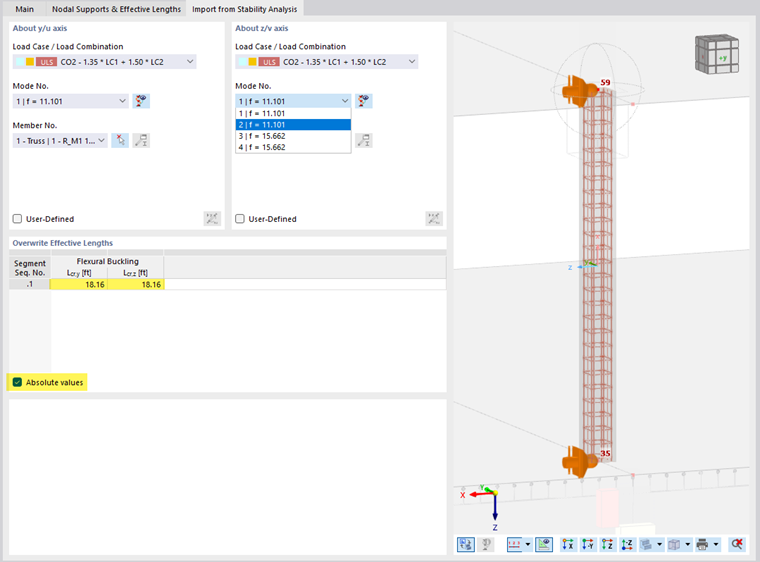

La scheda Importa dall'analisi di stabilità è disponibile se è stata attivata la casella di controllo corrispondente nella scheda opzioni Base . Qui è possibile selezionare le forme di instabilità e le aste a cui applicare i coefficienti di lunghezza efficaci ky o kz.
Intorno all'asse
Le forme modali sono proprietà di un caso di carico o di una combinazione di carico. Innanzitutto, selezionare nell'elenco "Caso di carico/Combinazione di carico", quale situazione di carico determina la modalità di instabilità. L'elenco contiene solo i casi di carico e le combinazioni di carico con un'analisi di stabilità specificata. È possibile definire una forma modale di un caso di carico specifico per ciascun asse principale.
Nella fase successiva, definire la "Modalità nr." L'elenco delle forme modali è disponibile per tutti i casi di carico calcolati e le combinazioni di carico.
Con il pulsante
è possibile visualizzare le forme modali nella finestra di lavoro.
Infine, seleziona 'Asta nr.' nell'elenco. È anche possibile utilizzare il pulsante
per definire l'asta graficamente nella finestra di lavoro.
Coefficienti di vincolo
La tabella mostra i coefficienti di lunghezza efficace che sono stati importati dall'analisi di stabilità per entrambi gli assi principali. Se si desidera modificare un valore, attivare la casella di controllo 'Personalizzata' nella sezione 'Intorno all'asse'. Pertanto, la casella di testo diventa accessibile.
I coefficienti di lunghezza effettivi visualizzati qui sono trasferiti nella scheda appoggi nodali appoggi nodali e lunghezze efficaci e non possono più essere modificati lì. Con l'opzione 'Valori assoluti' è anche possibile utilizzare le lunghezze efficaci Lcr, y e Lcr, z delle aste dai risultati dell'analisi di stabilità. È possibile utilizzare questa opzione, ad esempio, se si desidera applicare la lunghezza effettiva a un set di aste da un'asta ivi inclusa.
