Poinçonnement

L'onglet Poinçonnement de la boîte de dialogue « Configurations pour l'ELU » permet de gérer la configuration des vérifications de la résistance au poinçonnement des dalles de plancher et des radiers. Des vérifications de la résistance au poinçonnement sont possibles pour les charges ponctuelles et linéiques.

Modifier la configuration pour l'ELU - Poinçonnement

Les « paramètres de vérification » sont divisés en plusieurs catégories.

Élément de la structure

Le logiciel essaie de reconnaître automatiquement le type d'élément de structure et de considérer la situation pertinente, dalle ou fondation, lors de la vérification.

Sélectionner le type d'élément de structure

Vous pouvez également définir manuellement le type dans la liste. Cela peut être nécessaire si l'algorithme ne capture pas correctement les conditions limites dans le modèle en raison d'une constellation spéciale.

Charge de poinçonnement

Cette catégorie contient plusieurs sous-éléments avec des paramètres importants pour la détermination de la charge de poinçonnement.

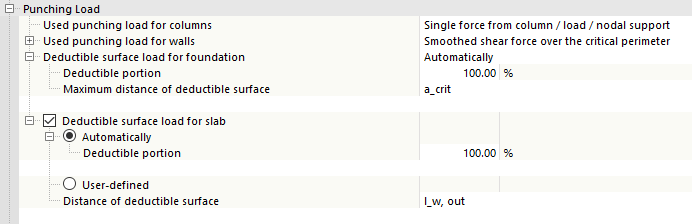

Définir les paramètres pour la charge de poinçonnement

Charge de poinçonnement utilisée pour les poteaux

Par défaut, la charge de poinçonnement pour le poinçonnement sur les poteaux est dérivée directement des efforts normaux du poteau. Vous pouvez également passer à l'application des efforts tranchants dans le périmètre critique.

Spécification de la charge de poinçonnement appliquée aux poteaux

Vous pouvez choisir entre la distribution lissée et non lissée des efforts tranchants. Vous pouvez également considérer la « charge surfacique à l'intérieur du périmètre critique » afin de déterminer la part de charge manquante entre le périmètre critique et le point d'introduction de la charge pour la charge de poinçonnement V_Ed.

Charge de poinçonnement utilisée pour les voiles

Ce paramètre affecte la calcul de la résistance au poinçonnement pour les coins et les extrémités de mur. Pour déterminer la charge de poinçonnement, la distribution lissée des efforts de cisaillement dans le périmètre critique est utilisée comme norme. Vous pouvez également passer à la distribution non lissée des efforts tranchants.

Considérer la charge surfacique définie par l'utilisateur dans le périmètre critique

Le logiciel essaie de déterminer automatiquement la charge surfacique sur la surface à partir de la distribution de charge. Cocher la case « Considérer la charge surfacique à l'intérieur du périmètre critique » permet de spécifier les composantes de charge manquantes entre les périmètres critiques et la position d'application de la charge de poinçonnement V_Ed. Pour ce faire, cochez l'option « Défini par l'utilisateur », puis entrez la charge surfacique dans la zone de texte.

Charge surfacique déductible pour la fondation

Dans cette catégorie, vous pouvez contrôler la manière dont le logiciel doit gérer la charge surfacique favorable dans le périmètre critique sur les poteaux lors de la vérification des radiers. Si vous effectuez la vérification sur des poteaux individuels, l'effort normal du poteau est utilisé comme charge de poinçonnement comme décrit ci-dessus. La composante de charge de la pression du sol favorable dans le périmètre critique peut être déduite de cette charge de poinçonnement. En règle générale, cette charge de surface est déterminée « automatiquement » à partir de la distribution de la charge sur la surface. Vous pouvez également spécifier la valeur « Défini par l'utilisateur ».

La « portion déductible » de la charge surfacique, qui est soustraite de la charge de poinçonnement V_Ed, est prédéfinie sur 100 % : On suppose que la position du périmètre critique est déterminée de manière itérative lors du calcul des dalles de plancher ou des radiers. Si vous définissez la position du périmètre critique comme requis (par exemple, 1,0*d), vous pouvez modifier la portion déductible à 50 %.

Le périmètre critique a_crit est prédéfini comme « Distance maximale de surface déductible ». La position déterminée de manière itérative du périmètre critique est ainsi appliquée. Vous pouvez également passer à l'option « k * d » dans la liste. Cela signifie qu'un multiple (« k ») de la hauteur statique (« d »)  est utilisée comme position du périmètre critique pour la charge surfacique déductible. Le paramètre par défaut est « 1,0 * d », ajustez le facteur k si nécessaire.

Charge surfacique déductible pour la dalle

Cette catégorie correspond aux options décrites dans la section Charge surfacique déductible pour les fondations. Cela vous permet de réduire la charge de poinçonnement pour les éléments de structure de type « Dalle » si les charges surfaciques sont favorables. La fonction est désactivée par défaut.

Facteur β

Par défaut, le facteur d'incrément de charge β est déterminé à l'aide des formules de la clause « 6.4.3 (3) - Répartition de cisaillement entièrement plastique ». Cependant, il existe également des alternatives dans la liste.

Sélection de la méthode pour la détermination du coefficient d’augmentation de charge β

• « 6.4.3 (6) - Facteurs constants selon la Fig. 6.21N » : Le logiciel applique des valeurs approximatives constantes aux nœuds individuels en fonction de la géométrie déterminée (coin, bord, centre, extrémité de mur ou coin de mur).

• « Déterminé par la méthode de secteur » : Cette méthode est décrite dans l'article technique Détermination du facteur d'augmentation de charge β à l'aide d'un modèle sectoriel pour RF-PUNCH Pro, qui s'applique également à RFEM 6.
• « Définition par l'utilisateur » : Vous pouvez régler manuellement le facteur d'incrément de charge β.

Aire chargée du nœud de poinçonnement

En règle générale, la géométrie du point de poinçonnement (par exemple les dimensions du poteau connecté) est déterminée directement à partir de la section du poteau. Si vous souhaitez utiliser une autre dimension pour la vérification, activez l'option. Des spécifications distinctes sont possibles pour le nœud de poinçonnement de type « poteau » et « voile ».

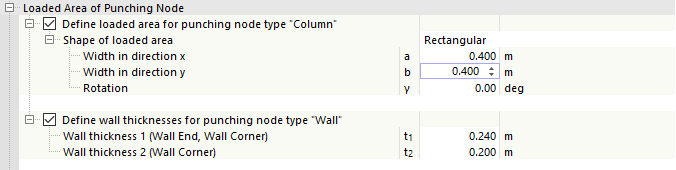

Définition de l'aire de charge pour le nœud de poinçonnement

Définissez manuellement la géométrie de la surface d'application de la charge. Les dimensions déterminées à partir de la topologie sont ainsi écrasées pour tous les nœuds auxquels cette configuration est assignée.

Vous pouvez également utiliser cette fonction pour calculer une charge nodale ou une charge linéique qui, par son concept, n'a pas de dimensions.

Lorsque vous entrez les « épaisseurs du voile », assurez-vous que l'épaisseur t₁ est toujours assignée à la ligne avec le plus petit numéro dans le modèle. L'épaisseur de paroi t₂ est assignée à la ligne avec le numéro de ligne le plus élevé.

Périmètre de contrôle de référence

Dans cette catégorie, vous avez la possibilité de spécifier manuellement le périmètre critique pour le calcul d'une dalle ou d'une fondation (radier).

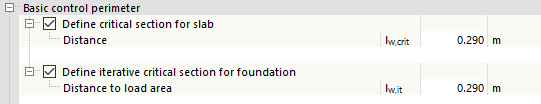

Définir le périmètre critique pour la dalle et la fondation

En règle générale, aucune saisie manuelle n'est requise, car le logiciel détermine automatiquement le périmètre critique. Les zones de texte ne sont donc accessibles qu'une fois la fonction activée.

Hauteur utile moyenne

En règle générale, la hauteur statique d est déterminée au point du nœud connecté. Cependant, pour les surfaces dont l'épaisseur de surface est variable, il peut être nécessaire de « Définir une zone pour la détection de la hauteur utile ». Vous pouvez ensuite ajuster la « Distance par rapport à la zone de chargement » de sorte qu'une hauteur efficace inférieure soit appliquée si nécessaire.

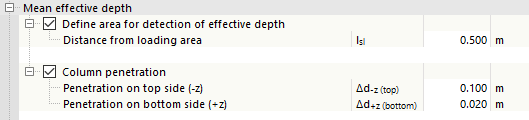

Définition de la hauteur utile moyenne

Par exemple, pour considérer la pénétration d'un poteau en béton armé dans une dalle en béton armé, vous pouvez définir la « pénétration du poteau ». La hauteur utile calculée d est ensuite réduite des valeurs spécifiées Δd lors du calcul.

Armatures de poinçonnement

Dans cette catégorie, vous pouvez définir « l'espacement minimal des périmètres d'armatures » s_{r, min}, qui est utilisé pour déterminer les armatures de poinçonnement pouvant être requises. Un espacement minimal de 10 cm est prédéfini.

Armatures de poinçonnement requises - Capacité de poinçonnement

Il existe deux possibilités pour déterminer la capacité de poinçonnement :

• « Utiliser les armatures longitudinales prévues » : Le logiciel applique l'armature longitudinale existante qui a été insérée pour la surface au niveau du nœud de poinçonnement.
• « Calculer les armatures longitudinales requises pour éviter les armatures de poinçonnement » : Le logiciel augmente automatiquement l'armature longitudinale afin d'éviter l'utilisation d'armatures d'effort tranchant.

Armatures minimales selon la norme

Si des armatures d'effort tranchant sont requises, les « armatures de poinçonnement minimales selon 9.4.3(2) » sont prises en compte par défaut. Cependant, tant que l'état limite ultime V_Rd,c n'est pas dépassé par V_Ed, ce paramètre n'a aucun effet sur la vérification du nœud.

Lors de la vérification selon DIN EN 1992-1-1, vous pouvez activer les « moments fléchissants selon 6.4.5 NA.6 ». Un moment fléchissant minimal est ainsi déterminé à partir de la charge de poinçonnement V_Ed, pour laquelle l'armature longitudinale requise est calculée. Le résultat est intégré dans le « Navigateur - Résultats » dans l'affichage des armatures longitudinales requises.
