Il 'Tipo di analisi' è preimpostato secondo la categoria del caso di carico.
Analisi statica

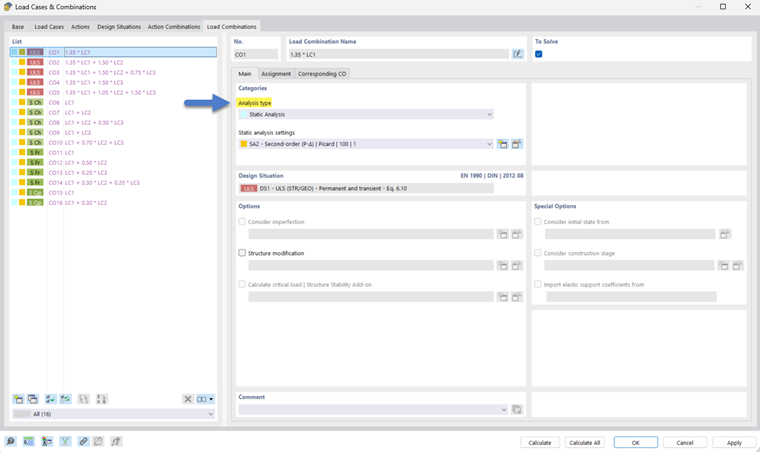

L'impostazione predefinita per il tipo di analisi è lAnalisi statica', come mostra la figura seguente.
Analisi statica | Viscoplasticità e ritiro (lineare)

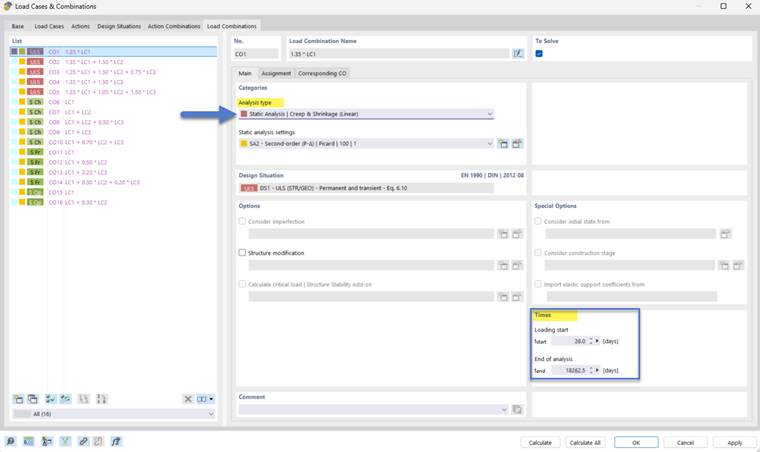

Se per il modulo aggiuntivo Progetto del calcestruzzo viene attivato l'add-on Comportamento materiale non lineare, è disponibile il tipo di analisi 'Analisi statica | Viscoplasticità & ritiro (lineare)'. Questo tipo di analisi amplia l'Analisi statica tenendo in considerazione la viscoplasticità e il ritiro. Per questo, la viscoplasticità e il ritiro sono già rappresentati nell'analisi a elementi finiti. È necessario inserire l'inizio e la fine del carico.
Ulteriori informazioni sul tipo di considerazione della viscoplasticità e ritiro in questo tipo di analisi sono fornite nel capitolo Comportamento dipendente dal tempo.
Viscoplasticità dovuta a carico permanente

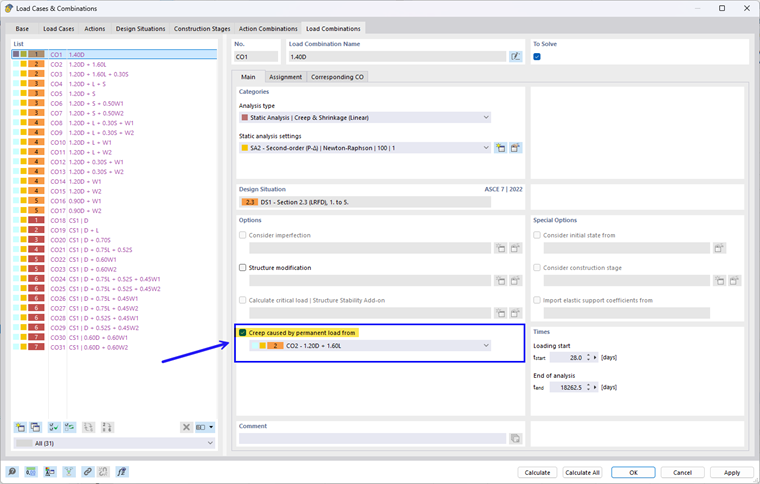

Particolarmente per l'analisi con viscoplasticità lineare, è disponibile questa opzione per definire il carico permanente che genera viscoplasticità, messa in risalto nella figura seguente.
In questo modo, è possibile calcolare la viscoplasticità per la parte operante permanentemente della combinazione di carico corrente, mentre il resto del carico viene calcolato senza considerare la viscoplasticità.
Dalla combinazione di carico assegnata in questa opzione viene acquisito il livello di carico, per eseguire un primo calcolo parziale dell'analisi tenendo conto della viscoplasticità. Successivamente, per le altre componenti di carico della combinazione corrente che superano il livello permanente e devono essere considerate come non generanti viscoplasticità, l'analisi prosegue senza viscoplasticità.
Assistente per combinazioni per tipo di analisi e carico permanente
L'impostazione del tipo di analisi e del carico generante viscoplasticità può essere effettuata manualmente, come mostrato nel paragrafo sopra. Tuttavia, è anche possibile impostare queste configurazioni nell'assistente per le combinazioni, in modo che le impostazioni desiderate siano considerate nella generazione delle combinazioni.
Tipo di analisi

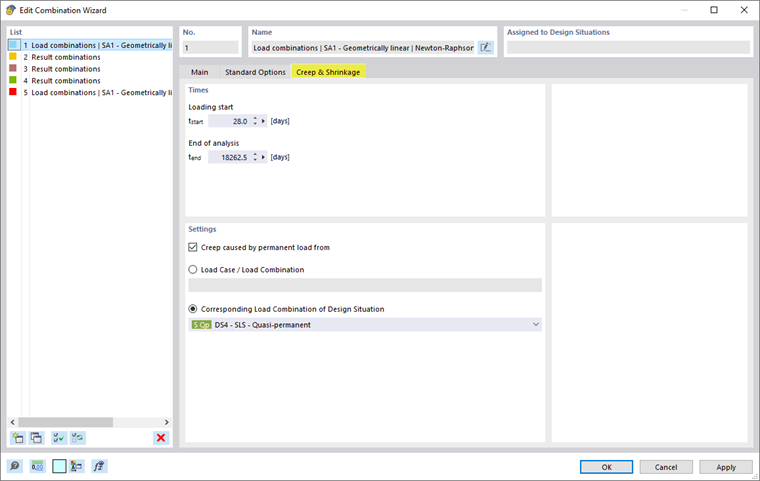

Nell'assistente per le combinazioni, è possibile scegliere il tipo di analisi statica nel registro di base, come mostrato nella seconda immagine della serie di immagini seguente. Quando viene impostato il tipo "Analisi statica | Viscoplasticità & ritiro (lineare)", viene visualizzato il registro aggiuntivo "Viscoplasticità & ritiro". Questo è suddiviso nelle aree di inserimento per la definizione dei tempi e del carico permanente che genera viscoplasticità, mostrato nella prima immagine della serie di immagini successiva.
Viscoplasticità dovuta a carico permanente

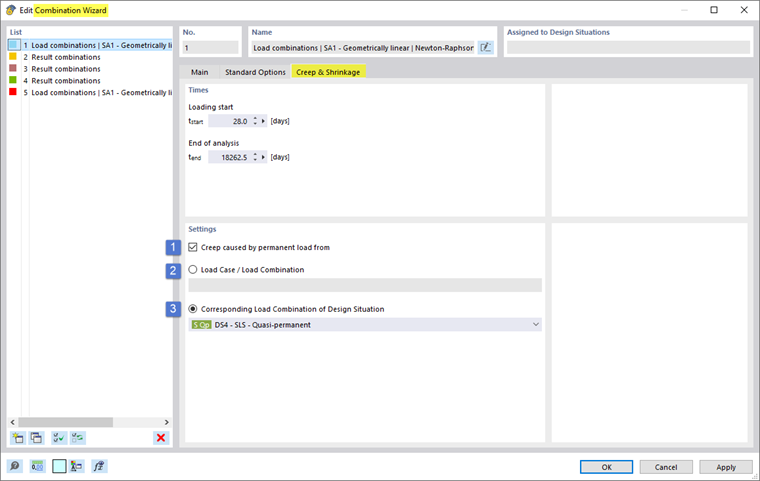

Se nella sezione "Viscoplasticità & ritiro" sotto Impostazioni si seleziona Viscoplasticità dovuta a carico permanente (1), le due opzioni per definire il carico che genera viscoplasticità diventano selezionabili. Si può impostare un caso di carico specifico o una combinazione di carico specifica (2). In alternativa, è possibile scegliere una situazione di verifica. In questo modo, viene assegnata a una combinazione la combinazione di carico corrispondente alla situazione di verifica scelta (3).

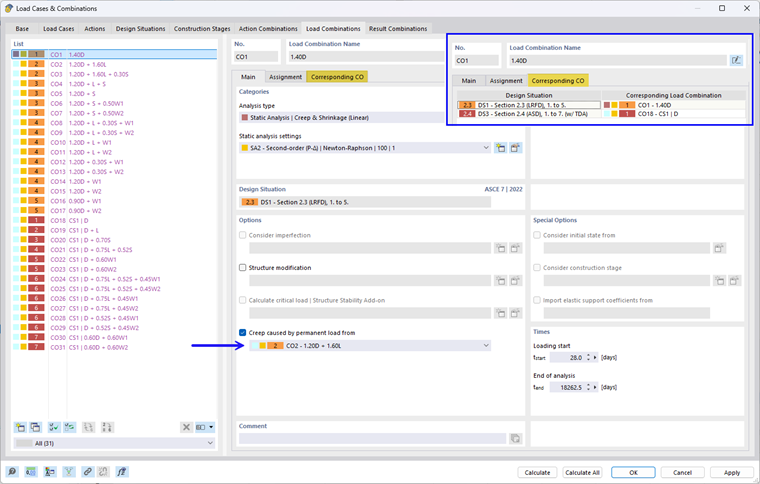

Quando si sceglie l'opzione "Combinazione di carico corrispondente alla situazione di verifica", per le combinazioni di carico generate, viene automaticamente impostata come carico permanente la combinazione di carico corrispondente alla situazione di verifica stabilita. Questo è mostrato nella serie di immagini seguente, esemplificativamente per il caso in cui sia stata scelta la situazione di verifica "BS 4 - SLS - Quasi permanente".
- Viene impostata in tutte le LC, generate dall'assistente per le combinazioni corrente e non appartenenti alla situazione di verifica scelta come carico permanente, la combinazione di carico corrispondente alla situazione di verifica 4, come mostrano esemplarmente le immagini 1 e 2.
- Per tutte le LC, generate dall'assistente per le combinazioni corrente e appartenenti alla situazione di verifica scelta come carico permanente 4, l'opzione "Viscoplasticità dovuta a carico permanente" non è attivata. Poiché queste LC corrispondono già al livello di carico permanente. Questo è mostrato esemplarmente dall'immagine 3 della serie di immagini seguente.
Se per voi non sono riempite le combinazioni di carico corrispondenti, è possibile attivare questa opzione con "Assegna automaticamente combinazioni di carico corrispondenti" nella scheda Base della finestra di dialogo "Casi di carico e combinazioni". In alternativa, è possibile definire manualmente le combinazioni di carico corrispondenti.
