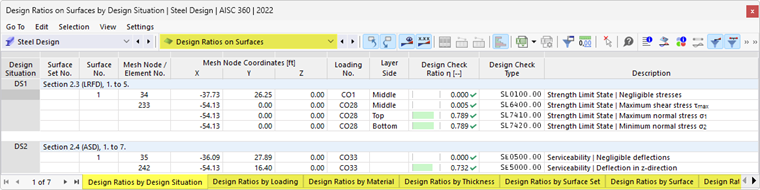

Tabele wyników kategorii Wykorzystania na powierzchniach zawierają dane wynikowe dotyczące prowadzonych weryfikacji z odpowiednimi wykorzystaniami.
Wyniki powierzchniowe są sortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości powierzchni (materiały, grubości)
- Obiekty (powierzchnie, punkty siatki MES)
Powierzchnia nr
Dla każdego kryterium weryfikacji podany jest numer powierzchni, która wykazuje największe wykorzystanie.
Węzeł siatki / Element nr
Podany jest numer węzła siatki MES, dla którego ustalono maksymalne wykorzystanie.
Współrzędne węzła siatki
W trzech kolumnach podane są globalne współrzędne X, Y i Z węzłów siatki MES.
Sytuacja obliczeniowa
W tej kolumnie podane są numery sytuacji obliczeniowych, dla których występują poszczególne wykorzystania.
Obciążenie
Podane są numery kombinacji obciążeń lub wyników, które są decydujące dla odpowiednich weryfikacji.
Strona warstwy
Naprężenia porównawcze są badane dla następujących miejsc przekroju powierzchni:
- Góra
- Środek
- Dół
Możesz włączać i wyłączać osie powierzchni przez wpis Lokalne systemy osi powierzchni włącz/wyłącz w menu kontekstowym powierzchni. Alternatywnie użyj 'Nawigatora - Widok' (Model → Obiekty bazowe → Powierzchnie → Systemy osi powierzchni x, y, z).
Kryterium weryfikacji
W tej kolumnie podano warunki weryfikacji zgodnie z normą. Stopień odpowiedniego wykorzystania wyrażony jest długością kolorowego paska.
Rodzaj weryfikacji
Każda weryfikacja jest oznaczona identyfikatorem z numerem. Na przykład weryfikacje nośności według Eurokodu maja identyfikator 'UL', a weryfikacje użytkowalności identyfikator 'SE'. Rodzaj weryfikacji wyjaśniony jest w kolumnie Opis.
Równanie weryfikacji
Tę kolumnę możesz aktywować w Menedżera tabel wyników. Podaje ona równania normy, według których odbywają się weryfikacje.
Opis
Każda weryfikacja jest wyjaśniona za pomocą krótkiego opisu w odniesieniu do rozdziału normy.
Szczegóły weryfikacji dotyczące konkretnego wykorzystania możesz wyświetlić przez przycisk
lub podwójne kliknięcie w wierszu.
Filtrowanie wyników
W rozdziale Wykorzystania na prętach opisano, jak można filtrować wyniki według stanu granicznego i wykorzystania.
