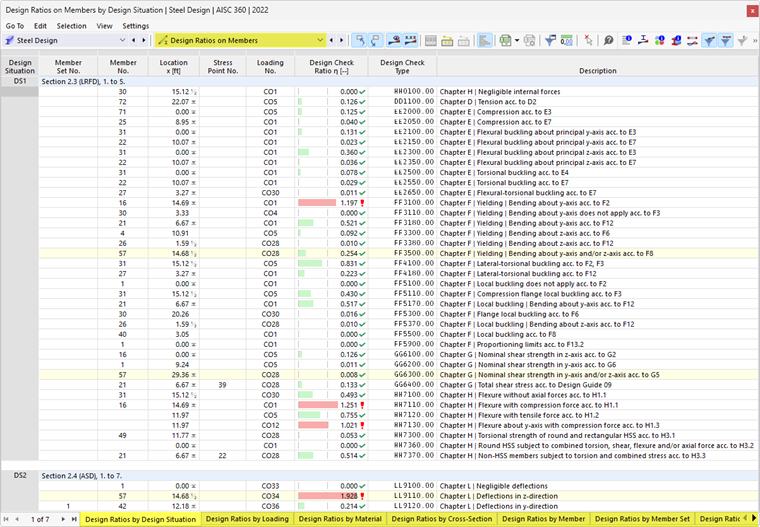

Tabele wyników kategorii Stopień wykorzystania na prętach zawierają dane wynikowe dotyczące przeprowadzonych obliczeń wraz z ich stopniem wykorzystania.
Wyniki dla prętów są posortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości pręta (materiały, przekroje)
- Obiekty (zbiory prętów, pręty, punkty x pręta)
Nr zbioru prętów / Nr pręta
Dla każdego kryterium weryfikacji podawany jest numer zbioru prętów (o ile został zwymiarowany) i numer pręta, który wykazuje największy stopień wykorzystania.
Punkt x
Dla każdego przypadku podawane jest położenie x w pręcie, dla którego określono maksymalny stopień wykorzystania. Następujące punkty x są istotne dla wyników tabelarycznych:
- Węzły początkowy i końcowy
- Pośrednie punkty wynikowe pręta (o ile zdefiniowano)
- Podział pręta zgodnie z Ustawienia siatki dla prętów
- Wartości ekstremalne sił wewnętrznych
Nr punktu naprężenia
Wymiarowanie odbywa się w tak zwanych punktach naprężenia przekroju. Punkty te są definiowane przez odległości od środka ciężkości, momenty statyczne i grubości części przekroju. Wszystkie standardowe profile z biblioteki, a także przekroje RSECTION, są wyposażone w punkty naprężenia w miejscach istotnych dla wymiarowania.
Punkty naprężenia można sprawdzić w oknie dialogowym informacji o przekroju. W tym celu należy kliknąć przycisk
na pasku narzędzi tabeli. W zakładce 'Punkty naprężenia' okna dialogowego informacji, punkty naprężenia są wyświetlane wraz ze współrzędnymi i przedstawiane na przekroju (patrz rozdział Punkty naprężenia w podręczniku RFEM).
Sytuacja obliczeniowa
Kolumna ta podaje numery sytuacji obliczeniowych, dla których istnieją poszczególne stopnie wykorzystania.
Obciążenie
Podawane są numery kombinacji obciążeń lub kombinacji wyników, które są miarodajne dla odpowiednich weryfikacji.
Kryterium weryfikacji
W kolumnie tej podane są warunki weryfikacji zgodnie z normą. Stopień odpowiedniego wykorzystania jest wyrażony długością kolorowego paska.
Rodzaj obliczenia
Każda weryfikacja jest oznaczona identyfikatorem z numerem. Na przykład sprawdzenia przekroju według Eurokodu noszą identyfikator 'SP', analizy stateczności identyfikator 'ST', a weryfikacje stanu granicznego użytkowalności identyfikator 'SE'. Rodzaj obliczenia jest objaśniany w kolumnie Opis.
Wzór weryfikacyjny
Kolumnę tę można aktywować w Menedżerze tabel wyników. Podaje ona równania z normy, według których przeprowadzane są obliczenia.
Opis
Każda weryfikacja jest wyjaśniona krótkim opisem w odniesieniu do rozdziału normy.
Szczegóły obliczeń dla określonego stopnia wykorzystania można wyświetlić za pomocą przycisku
lub podwójnego kliknięcia wiersza.
Filtrowanie wyników według stanu granicznego
Jeśli w tabeli mają być wyświetlane tylko wyniki dla określonych stanów granicznych lub rodzajów obliczeń, należy ustawić odpowiednie filtry w Menedżerze tabel wyników. Na przykład można wyświetlić tylko wyniki dla analiz stateczności, dezaktywując wszystkie 'Wiersze' z wyjątkiem Stateczność.
Również przyciski na pasku narzędzi tabeli oferują możliwość szybkiego włączania i wyłączania wyników określonych stanów granicznych. Są one dostępne, jeśli istnieją weryfikacje dla odpowiednich stanów granicznych.
|
Włącza lub wyłącza wyniki dla stanu granicznego nośności |
|
Włącza lub wyłącza wyniki dla stanu granicznego użytkowalności |
|
Włącza lub wyłącza wyniki dla analiz odporności ogniowej |
|
Włącza lub wyłącza wyniki dla analiz sejsmicznych |
Filtrowanie wyników według stopnia wykorzystania
Lista po prawej stronie paska narzędzi tabeli umożliwia filtrowanie tabel według stopni wykorzystania. Przy opcji Maks wyświetlane jest tylko miarodajne obliczenie dla każdego obiektu.
Można również użyć własnego kryterium filtrowania. W tym celu należy skorzystać z opcji Definiuj na liście. Otworzy się okno dialogowe Menedżer tabel wyników z zakładką Kryteria - Wartości. Należy tam zdefiniować warunek – na przykład, aby wyświetlić tylko stopnie wykorzystania większe niż określona wartość.
W rozdziale Filtrowanie tabel wyników podręcznika RFEM opisano, jak definiować warunki dla wartości w tabeli.
Optymalizacja przekroju
Jeśli obliczenia dla przekroju nie są spełnione, można pozwolić programowi na optymalizację przekroju. W tym przypadku wyszukiwany jest najmniejszy możliwy przekrój w ramach tej samej serii przekrojów, który spełnia wymagania. Należy postępować w następujący sposób:
- Ustaw kategorię tabeli Dane wejściowe dla wymiarowania stali.
- Przejdź do tabeli Przekroje.
- Kliknij odpowiednią komórkę w kolumnie tabeli Użyj innego przekroju do obliczeń.
- Otwórz listę i wybierz opcję Optymalizuj (patrz rysunek Optymalizacja przekroju).
