Przebiegi wyników dla prętów są także dostępne dla wyników wymiarowania stali. Dzięki temu można analizować dowody w postaci wykresów, jak to jest zwykle w przypadku wyników analizy statycznej.

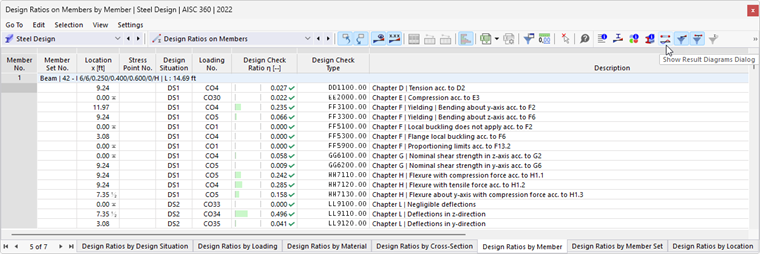

Przebiegi wyników można wywołać jak opisano w rozdziale Ergebnisverläufe podręcznika RFEM. Można także skorzystać z przycisku
, który jest dostępny w tabelach wyników kategorii 'Wymiarowanie stali' dla obiektów prętowych.
Pojawi się dialog 'Przebiegi wyników'. Kategoria wyników 'Wymiarowanie stali' jest domyślnie ustawiona.
W sekcji 'Do wyświetlenia' ustaw dowody, których przebiegi mają być przedstawione na wykresach. Możliwości wyboru dla przebiegów prętów odpowiadają tym z 'Nawigatora - Wyniki' (patrz obraz Przedstawiaj wykorzystania według rodzajów dowodów na prętach). Każdy rodzaj wyniku jest wyprowadzany na osobnym wykresie.
Jeśli chcesz przetestować wyniki innego pręta, wybierz jego numer z listy 'Pręt Nr.' lub użyj przycisku
do graficznego wyboru.
Na liście 'Wykorzystania na prętach' możesz także wybrać inny typ obiektu.
Dalsze możliwości są opisane w rozdziale Ergebnisverläufe podręcznika RFEM.
