Wymiarowanie

W kategorii nawigatora Weryfikacje można określić, jakie weryfikacje z przypisanym współczynnikiem wykorzystania będą wyświetlane na obiektach poddanych analizie. Można wyświetlić obwiednię wszystkich rodzajów weryfikacji lub wykorzystanie oddzielnie według stanu granicznego i rodzaju weryfikacji.

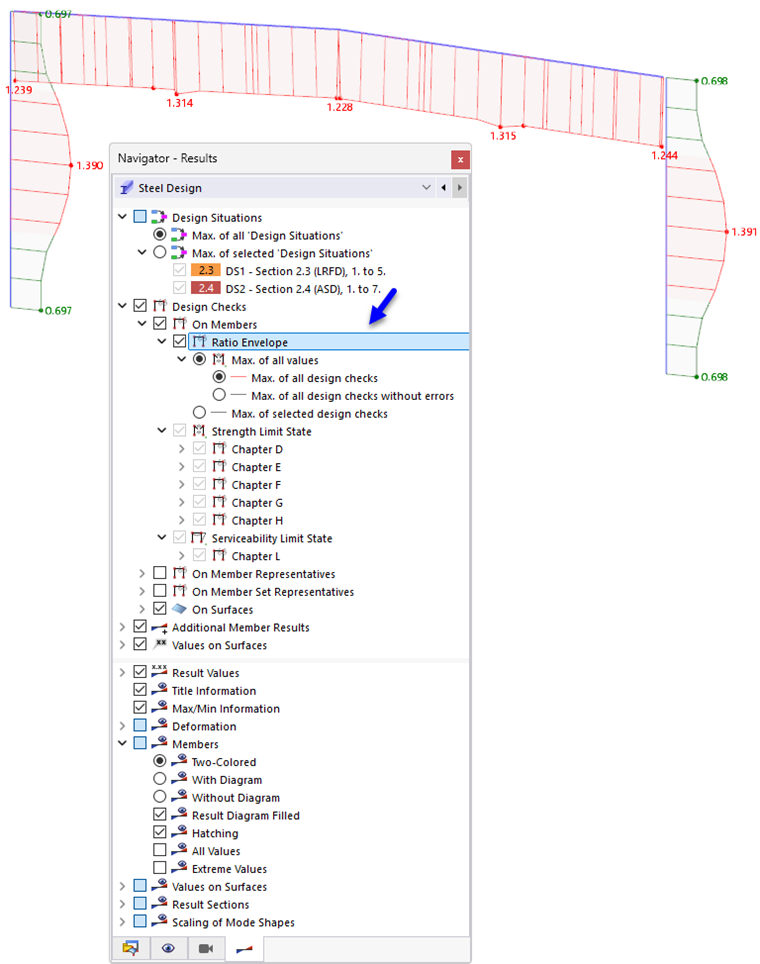

Wykorzystanie Obwiedni

W każdym miejscu obiektu poddanego analizie wyświetlane są maksymalne wykorzystania ze wszystkich weryfikacji. Ponieważ wszystkie rodzaje weryfikacji i stany graniczne są zebrane razem, przebiegi wyników zazwyczaj nie są ciągłe.

Obwiednia jest odpowiednia do szybkiego uzyskania ogólnego przeglądu wykorzystania różnych obiektów i do ich dokumentacji. Błędy w prezentacji weryfikacji mogą zostać zignorowane, jeśli ma być wyświetlona całość ważnych weryfikacji. Można również skorzystać z opcji 'Max. wszystkich weryfikacji bez błędów'.

Jeśli do obwiedni mają być brane pod uwagę tylko określone weryfikacje, należy aktywować opcję 'Max. wszystkich wybranych weryfikacji'. Następnie można wybrać odpowiednie rodzaje weryfikacji.

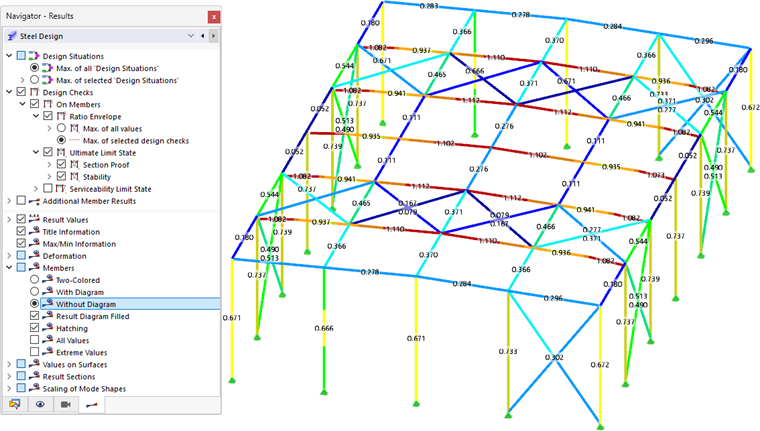

Do przeglądu krytycznych obszarów w konstrukcji prętowej zaleca się styl wyświetlania Bez diagramu. Wykorzystania są przedstawiane jako linie zabarwione zgodnie ze skalą kolorów w Panel sterowania. Można skorzystać z tej opcji, jeśli wyświetlana jest obwiednia lub pojedynczy rodzaj wyników.

Wykorzystanie według Stanu Granicznego i Rodzaju Weryfikacji

Wyniki mogą być wyświetlane specyficznie dla każdego stanu granicznego z poszczególnymi rodzajami weryfikacji.

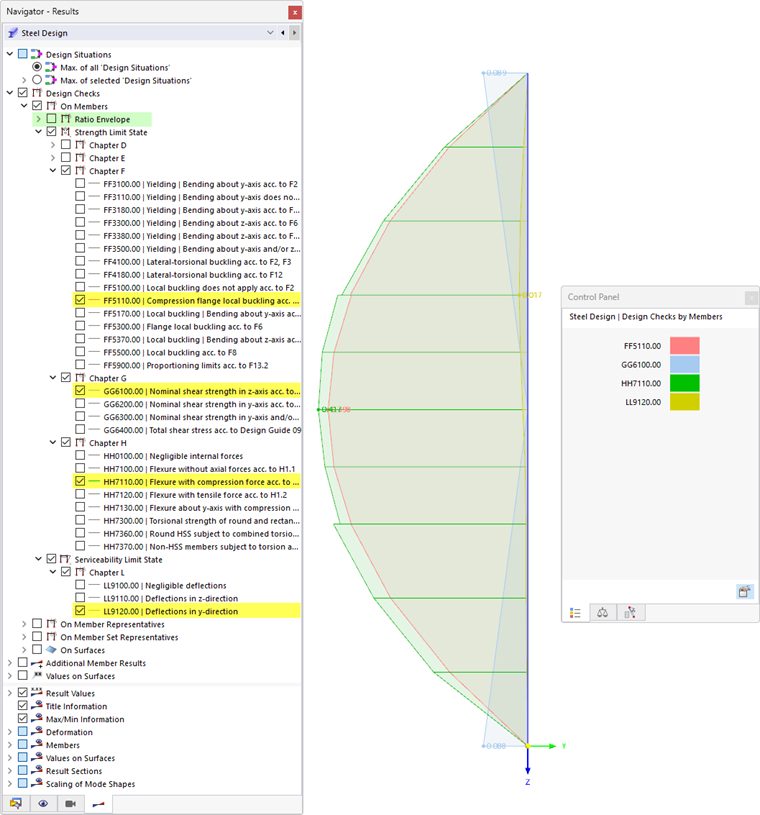

Dla prętów w każdym miejscu wyświetlane jest maksymalne wykorzystanie wyników dla wybranych rodzajów weryfikacji. Dzięki tej opcji można sprawdzić, który rodzaj weryfikacji jest decydujący w danym miejscu.

Wybrane wyniki są jednocześnie wyświetlane na modelu. W panelu sterowania można odczytać kolory rodzajów weryfikacji i w razie potrzeby je dostosować (patrz rozdział Panel sterowania podręcznika RFEM).

Informacje

Wykorzystania prętów są zawsze przedstawiane jako jedno kolorowe diagramy.

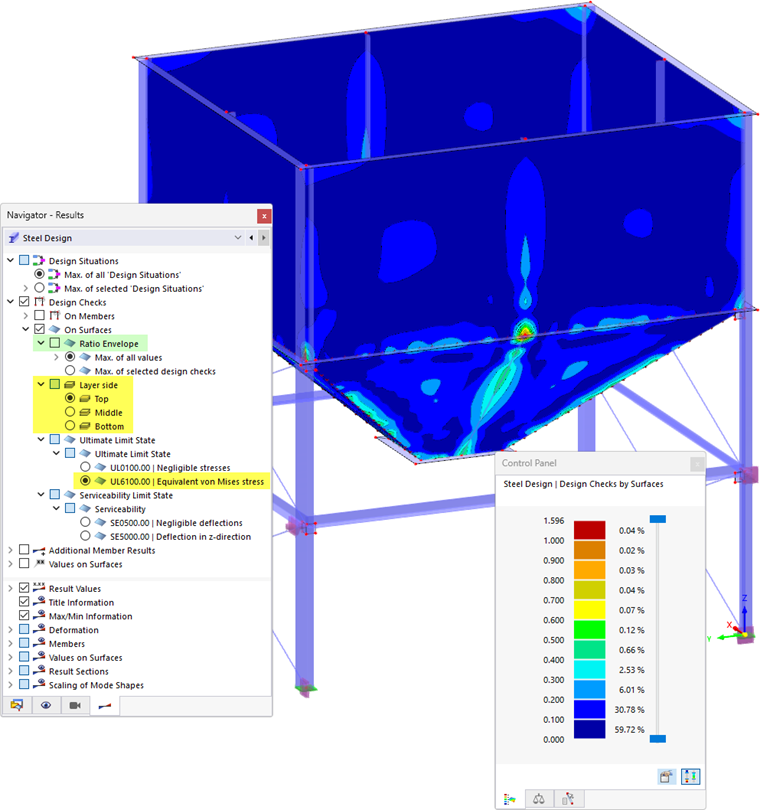

Dla powierzchni wykorzystania są przedstawiane jako izopowierzchnie.

Można również wybrać stronę warstwy, której wyniki mają być wyświetlane:

  • Góra
  • Środek
  • Dół

Obowiązuje: Jeśli lokalna oś z jest skierowana w dół w Dane podstawowe modelu, to górna strona znajduje się po stronie powierzchni w kierunku ujemnej osi z (−z), a dolna strona odpowiednio w kierunku dodatniej osi z (+z). Jeśli lokalna oś z w danych podstawowych jest skierowana do góry, wtedy ta definicja jest odwrotna.

Wskazówka

Osie powierzchni można włączyć i wyłączyć za pomocą wpisu Lokalne systemy osi powierzchni w menu kontekstowym powierzchni. Alternatywnie można użyć 'Nawigator - Wyświetlanie': Model → Podstawowe obiekty → Powierzchnie → Systemy osi powierzchni x, y, z.
