Рабочие плоскости и сетка

Пространственно устроенную модель можно отобразить на экране только в двух измерениях. Поэтому возникает проблема при графическом создании объектов, так как необходимо определить, в какой плоскости они будут создаваться при щелчке в рабочем окне. Рабочая плоскость определяет, какая координата всегда «фиксируется».

Осевые линии текущей рабочей плоскости отображаются двумя ортогональными зелеными линиями. Точка пересечения этих линий представляет начало (нулевую точку) рабочей плоскости.

Arbeitsebene XY mit Ursprung im Eckpunkt der unteren Decke

Рабочая плоскость

Как правило, рабочая плоскость расположена параллельно одной из глобальных плоскостей XY, YZ или XZ, которые определяются двумя осями глобальной системы координат. Однако вы также можете расположить рабочую плоскость как произвольно наклоненную плоскость или ориентировать ее относительно оси линии, стержня или поверхности, используя собственную систему координат.

С помощью кнопок на панели инструментов доступны различные функции для настройки рабочей плоскости.

Кнопки для настроек рабочей плоскости

Значения кнопок:

Кнопка	Функция
	Открывает диалоговое окно Рабочая плоскость и решетка/привязка
	Позволяет графически выбрать начало рабочей плоскости
	Устанавливает рабочую плоскость параллельно плоскости XY
	Устанавливает рабочую плоскость параллельно плоскости YZ
	Устанавливает рабочую плоскость параллельно плоскости XZ

Диалог «Рабочая плоскость и сетка/привязка»

Задайте 'систему координат', к которой относится рабочая плоскость. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки .

'Ориентация' описывает положение рабочей плоскости. Вы можете расположить ее параллельно глобальной плоскости или параллельно осям пользовательской системы координат (см. рисунок Система координат UVW в плоскости крыши ).

'Координаты начала' описывают положение нулевой точки рабочей плоскости. Здесь вы можете изменить координаты или графически задать точку с помощью кнопки .

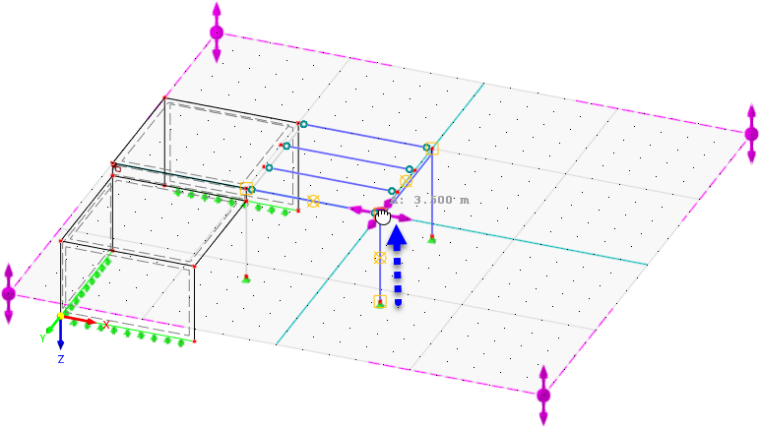

Перемещение решетки графически

Решетка/Привязка

Решетка состоит из точек, отображаемых в рабочей плоскости. Они упрощают ввод: при графическом создании объектов узлы объектов привязываются к этим точкам решетки.

Решетка

С помощью флажка 'Видимая' вы можете показать или скрыть решетку. Если вы хотите использовать различные настройки решетки в разных окнах, отключите опцию 'Одинаково для всех окон'.

С помощью кнопки на панели инструментов CAD можно быстро включать и выключать решетку.

Кнопки для сетки и привязки сетки на панели инструментов CAD

Количество точек решетки

Если флажок 'Динамически адаптировать к размеру модели' установлен, RFEM автоматически подстраивает область решетки под размеры модели. Таким образом, в области модели всегда имеется достаточное количество точек решетки. После каждого ввода необходимые точки решетки пересчитываются заново. В случае больших моделей это может привести к замедленному построению графики.

Чтобы задать количество точек решетки индивидуально, отключите динамическую адаптацию решетки. Это позволяет задать отдельные значения для положительного и отрицательного 'направления' каждой оси. Для полярной решетки вы можете указать количество концентрических окружностей решетки.

Привязка к точкам решетки

С помощью флажка 'Активирована' вы можете включать и выключать функцию привязки независимо от отображения решетки. Таким образом, даже при скрытой решетке объекты могут привязываться к точкам решетки.

1. banner.tip@
2. С помощью кнопки на панели инструментов CAD можно быстро включать и выключать привязку к решетке (см. рисунок Кнопки для решетки и привязки к решетке).
3. Чувствительность привязки можно настроить в диалоговом окне Свойства изображения, категория Общие → Привязка. Эта настройка действует также для функции привязки к другим объектам.
4. /

Расстояние между линиями решетки

Решетка структурирована сетчатыми линиями, расположенными через равные промежутки. Укажите 'количество' точек решетки, после которых должна отображаться линия решетки. Возможны отдельные значения для направлений 1 и 2.

Расстояние между точками решетки

Для декартовой решетки вы можете отдельно задать 'расстояние' между точками решетки для направлений 1 и 2 (см. рисунок в диалоговом окне). Для полярной решетки укажите радиальное расстояние R между окружностями решетки. Угол α описывает расстояние между точками решетки на окружностях.

Чтобы выполнить 'поворот' решетки в рабочей плоскости, укажите угол поворота β.
