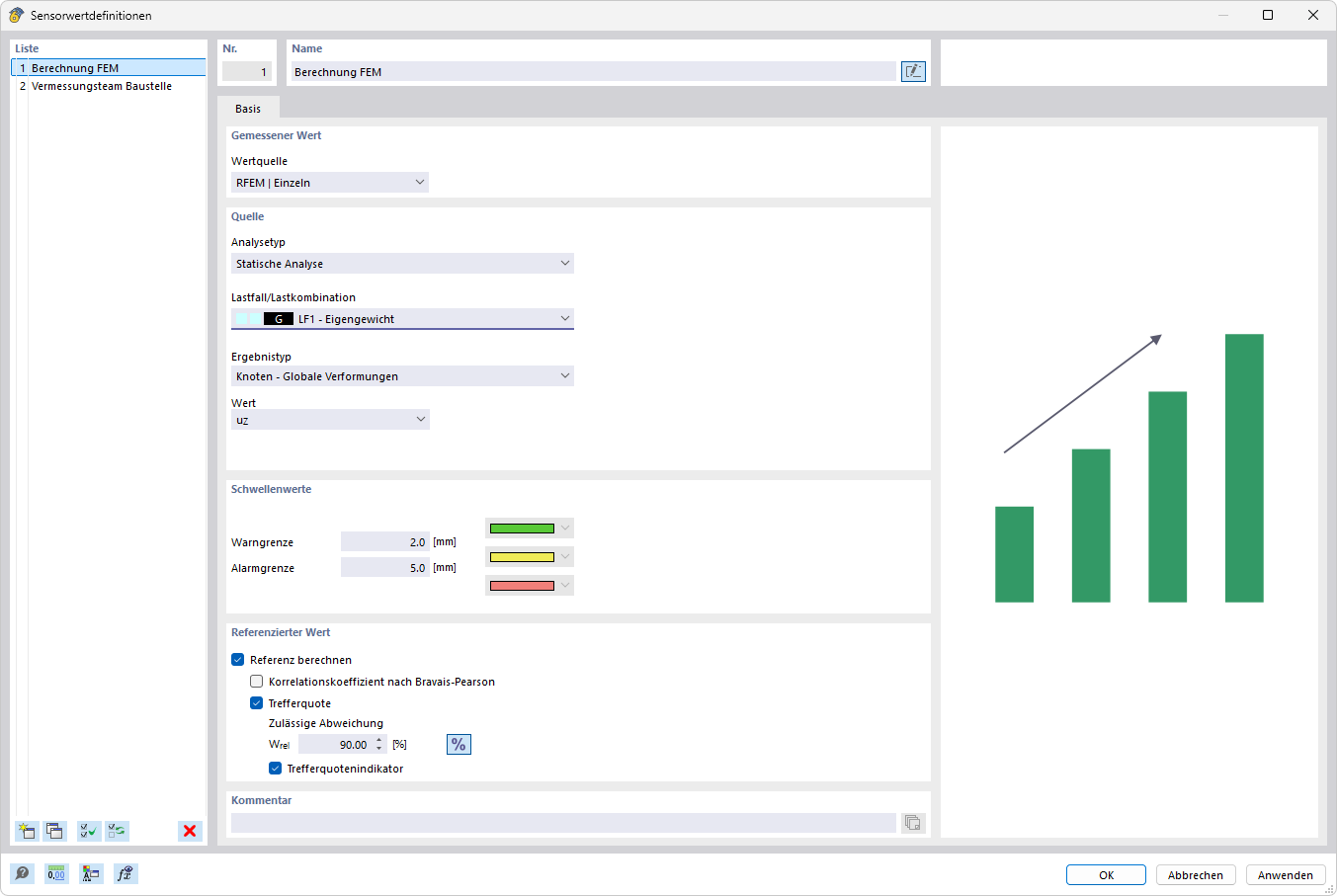

Nella finestra di dialogo Definizioni dei valori del sensore, è possibile definire i tipi di sensore e descrivere su quale base vengono determinati i valori del sensore e quali parametri sono presenti.
Valore misurato
Il concetto della finestra di dialogo è adattato alla 'Sorgente del valore'. L'elenco offre quattro opzioni:
- Definito dall'utente | Singolo (vedere l'immagine Finestra di dialogo 'Definizioni dei valori del sensore')
- Definito dall'utente | Funzione (vedere l'immagine Sorgente del valore 'Definito dall'utente | Funzione')

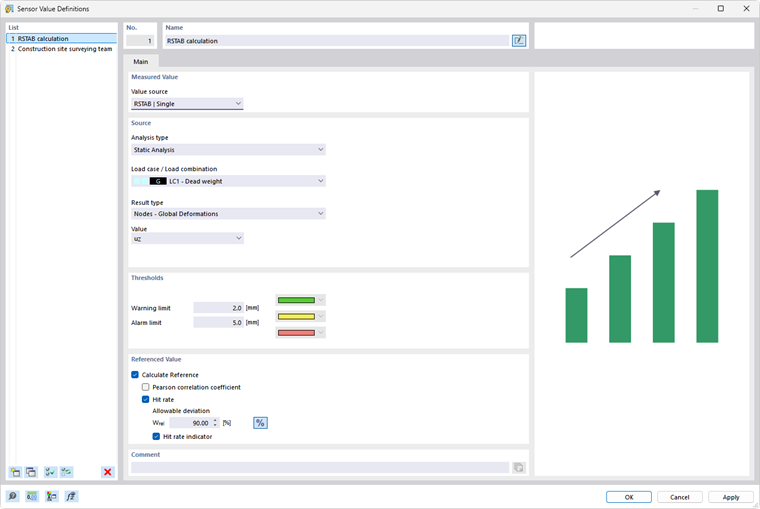

- RSTAB | Singolo (vedere l'immagine Sorgente del valore 'RSTAB | Singolo')

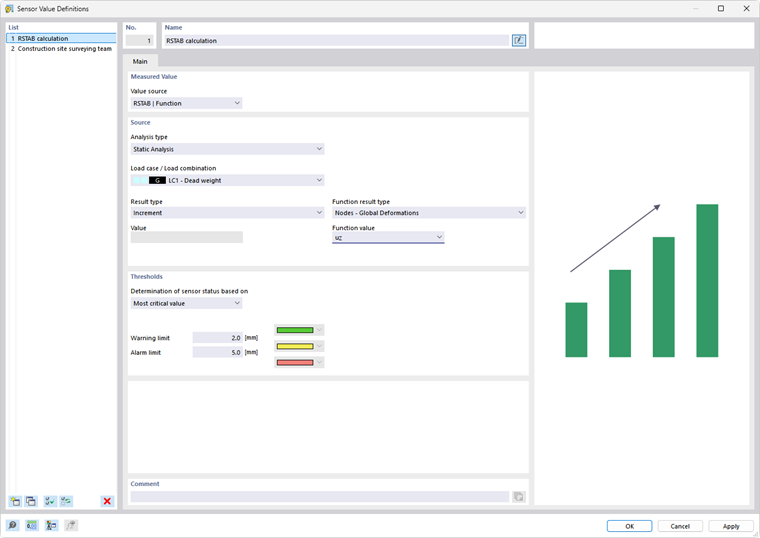

- RSTAB | Funzione (vedere l'immagine Sorgente del valore 'RSTAB | Funzione')
Valore x / Valore y
Per la sorgente del valore Definito dall'utente | Singolo o Definito dall'utente | Funzione, definire le designazioni e i parametri per il valore misurato individualmente. Se è presente una deformazione, è possibile, ad esempio come mostrato nell'immagine sopra, descrivere il valore con 'uz', l'unità come 'mm' e le cifre decimali con '1'. Per una sorgente di rumore, invece, si potrebbe inserire come valore 'Lp' e come unità 'dB'.
Le informazioni su 'Simbolo | HTML' e 'Nome variabile' sono utili se si adottano i dati di misurazione tramite funzioni parametrizzate.
Quando si descrive la sorgente del valore come funzione – ad esempio per rappresentare la dipendenza di un valore dal tempo – è possibile definire i parametri dell'ascissa e dell'ordinata di un diagramma nelle sezioni 'Valore x' e 'Valore y'.
Per il valore x dell'asse delle ascisse, l'elenco 'Tipo di dati' offre una selezione con cui è possibile registrare diversi casi d'uso:
- Doppio (Doppia precisione)
- Data e ora
- Data
- Stringa ([https://it.wikipedia.org/wiki/Stringa_(informatica) Stringa])
Sorgente
Per la sorgente del valore RSTAB | Singolo o RSTAB | Funzione, definire quali risultati di RSTAB vengono utilizzati per il valore misurato.
Selezionare il 'Tipo di analisi' (Analisi strutturale, Analisi modale, ecc.) e il 'Caso di carico' o la 'Combinazione di carico' con i risultati corrispondenti. Le combinazioni di risultati e le situazioni di progetto non sono adatte per le definizioni dei valori del sensore, poiché forniscono risultati inviluppanti.
Definire quindi il 'Tipo di risultato' (Forza interna, Deformazione, Forza vincolare, Deformazione, ecc.) e il 'Valore' rilevante, ad esempio la deformazione in una direzione specifica o la deformazione relativa a un asse.

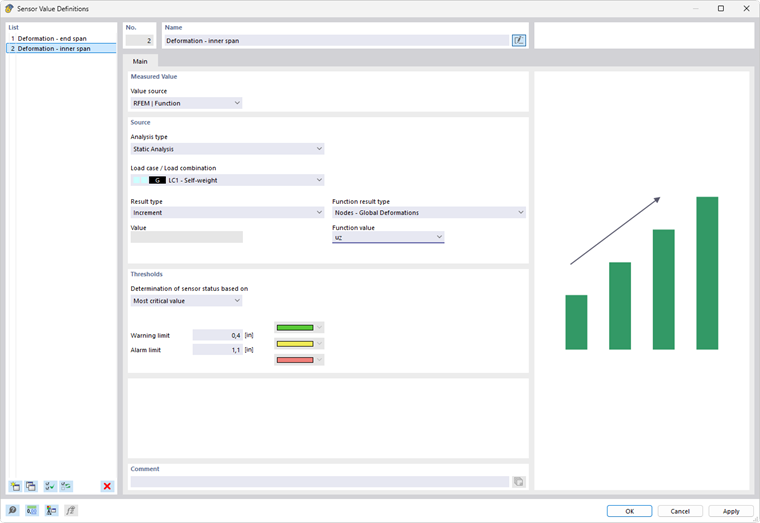

Per descrivere la sorgente del valore come funzione RSTAB, è possibile definire i parametri di un diagramma utilizzando gli elenchi 'Tipo di risultato' e 'Tipo di risultato della funzione'.
La definizione dei criteri segue in linea di principio la stessa logica dei Diagrammi di calcolo dei risultati di RSTAB.
Valori di soglia
In questa sezione, definire i valori per 'Limite di avviso' e 'Limite di allarme'. Ai relativi intervalli sono assegnati i seguenti colori:
- Verde: Il valore misurato rientra nell'intervallo accettabile.
- Giallo: Il valore misurato comporta un avviso.
- Rosso: Il valore misurato attiva un allarme.
I colori sono utilizzati nella scheda Valori misurati per l'indicazione dello stato delle misurazioni del sensore.
Se la sorgente del valore è basata su una funzione, è possibile definire quale valore di soglia è rilevante per la 'Determinazione dello stato del sensore' in un elenco.
Valore di riferimento
Questa sezione viene visualizzata per la sorgente del valore 'RSTAB | Singolo' (vedere l'immagine Sorgente del valore 'RSTAB | Singolo'). Qui è possibile definire quali deviazioni e tassi di corrispondenza dei risultati misurati sono ammissibili per i risultati calcolati. Ciò è utile, ad esempio, per confrontare le simulazioni del vento con i risultati delle prove in galleria del vento. La linea guida WTG [1] definisce una funzione di valutazione basata su un tasso di corrispondenza q del modello di previsione utilizzando i valori dei risultati calcolati "correttamente" rispetto a valori di confronto sufficientemente significativi.
I risultati della valutazione statistica sono visualizzati nella finestra di dialogo Set di sensori.
