No diálogo Definições de valores do sensor, é possível definir e descrever os tipos de sensor, a base para determinar os valores do sensor e os parâmetros existentes.
Valor medido
O conceito do diálogo está adaptado à 'Fonte de valor'. A lista oferece quatro opções de seleção:
- Definido pelo utilizador | Individual (ver imagem Diálogo 'Definições de valores do sensor')
- Definido pelo utilizador | Função (ver imagem Fonte de valor 'Definido pelo utilizador | Função')

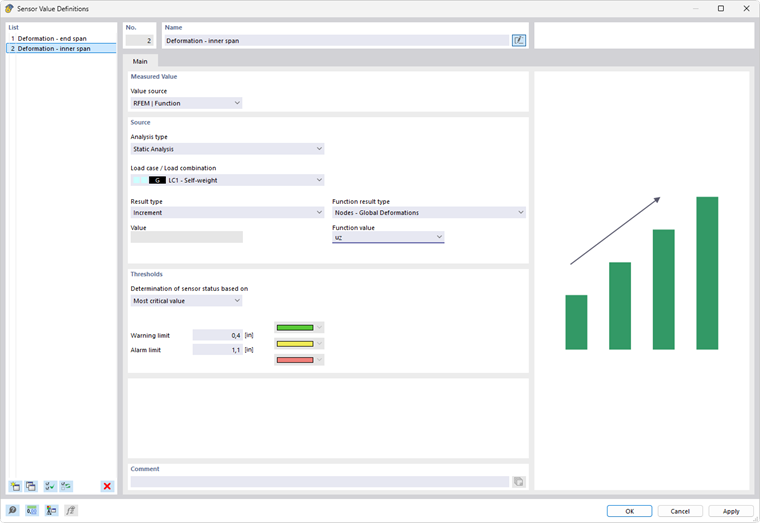

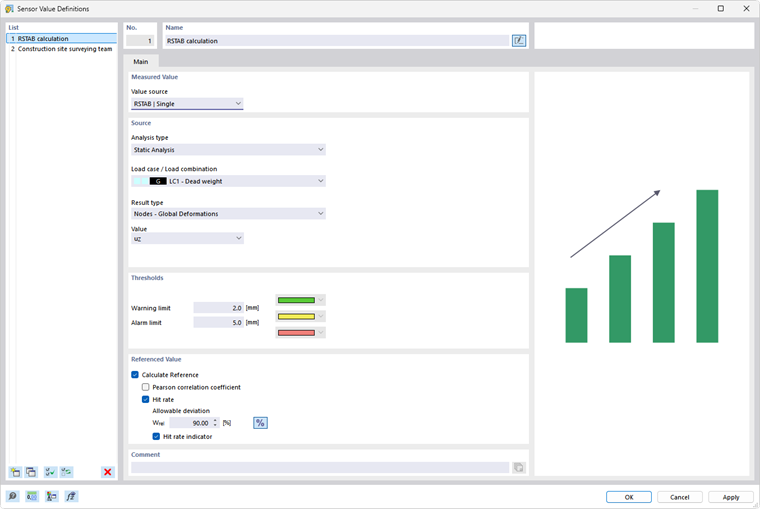

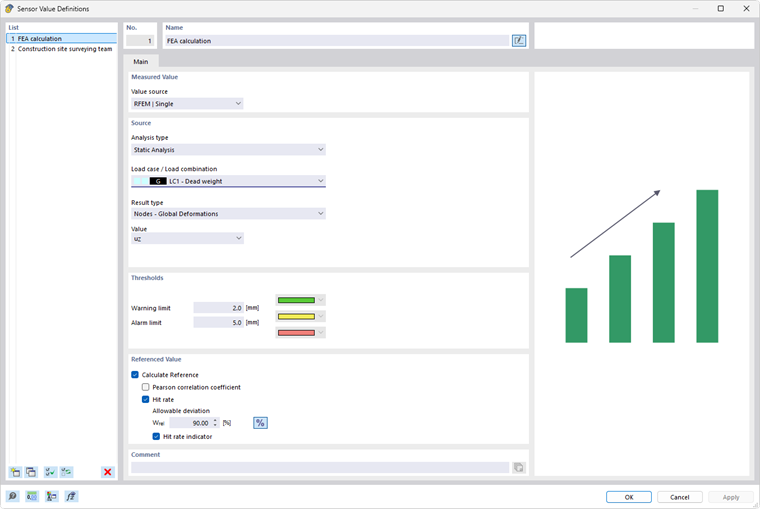

- RSTAB | Individual (ver imagem Fonte de valor 'RFEM | Individual')

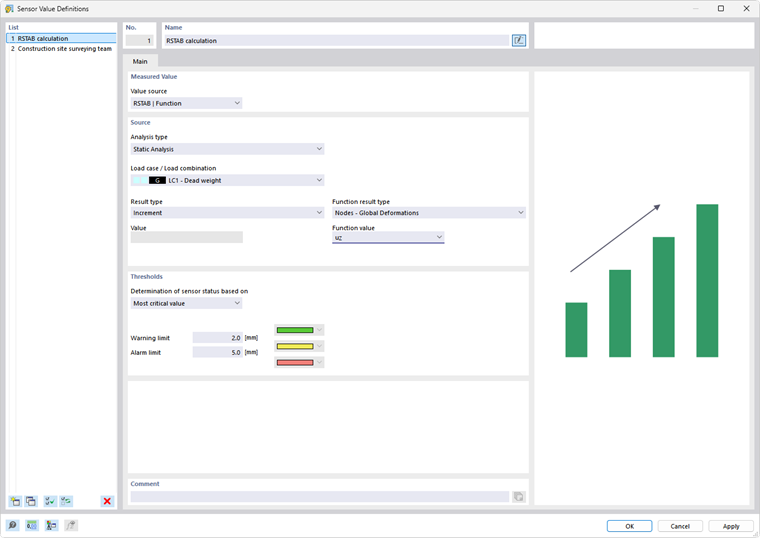

- RSTAB | Função (ver imagem Fonte de valor 'RFEM | Função')
Valor x / Valor y
Para a fonte de valor Definido pelo utilizador | Individual ou Definido pelo utilizador | Função, o utilizador define as designações e os parâmetros para o valor medido de forma individual. Para uma deformação, por exemplo, pode descrever o valor com 'uz', definir a unidade como 'mm' e as casas decimais como '1', conforme mostrado na imagem acima. Para uma fonte de ruído, no entanto, pode inserir 'Lp' como valor e 'dB' como unidade.
As informações sobre 'Símbolo | HTML' e 'Nome da variável' são úteis se pretender transferir os dados de medição através de funções parametrizadas.
Ao descrever a fonte de valor como uma função – por exemplo, para representar a dependência de um valor em relação ao tempo – pode definir os parâmetros das abcissas e ordenadas de um diagrama nas secções 'Valor x' e 'Valor y'.
Para o valor x do eixo das abcissas, a lista 'Tipo de dados' oferece uma seleção com a qual se podem registar diferentes casos de aplicação:
- Duplo (precisão dupla)
- Data e hora
- Data
- String (Cadeia de caracteres)
Fonte
Para a fonte de valor RSTAB | Individual ou RSTAB | Função, o utilizador define quais os resultados do RSTAB a serem utilizados para o valor medido.
Selecione o 'Tipo de análise' (análise estática, análise modal etc.) e o 'Caso de carga' ou a 'Combinação de cargas' com os resultados correspondentes. Combinações de resultados e situações de dimensionamento não são adequadas para definições de valores do sensor, pois fornecem resultados envolventes.
Em seguida, selecione o 'Tipo de resultado' (esforço interno, deformação, força de apoio, deformação etc.) e o 'Valor' relevante, por exemplo, a deformação numa determinada direção ou a deformação relativa a um eixo.
Ao descrever a fonte de valor como função RSTAB, pode definir os parâmetros de um diagrama utilizando as listas 'Tipo de resultado' e 'Tipo de resultado da função'.
A definição dos critérios é efetuada, em princípio, como para os Diagramas de cálculo dos resultados do RSTAB.
Valores limite
Nesta secção, o utilizador define os valores para o 'Limite de aviso' e o 'Limite de alarme'. As áreas associadas têm as seguintes cores correspondentes:
- Verde: O valor medido está dentro da faixa aceitável.
- Amarelo: O valor medido aciona um aviso.
- Vermelho: O valor medido aciona um alarme.
As cores são utilizadas no separador Valores medidos para a indicação do estado das medições do sensor.
Se a fonte de valor for baseada numa função, pode utilizar uma lista para definir qual o valor limite relevante para a 'Determinação do estado do sensor'.
Valor de referência
Esta secção é exibida para a fonte de valor 'RSTAB | Individual' (ver imagem Fonte de valor 'RFEM | Individual'). Aqui pode definir quais os desvios e as taxas de acerto permitidos para os resultados calculados em comparação com os resultados medidos. Isto é útil, por exemplo, para comparar simulações de vento com resultados de testes em túnel de vento. A diretiva WTG [1] define uma função de avaliação com base numa taxa de acerto q do modelo de previsão, utilizando os valores de resultado calculados "corretamente" em comparação com valores de comparação suficientemente significativos.
Os resultados da avaliação estatística são emitidos no diálogo Conjuntos de sensores.
