W oknie dialogowym Definicje wartości czujnika można definiować typy czujników oraz opisywać, na jakiej podstawie określane są wartości czujnika i jakie Parametr występują.
Wartość zmierzona
Koncepcja okna dialogowego jest dostosowana do 'Źródła wartości'. Na liście dostępne są cztery opcje do wyboru:
- Zdefiniowany przez użytkownika | Pojedyncza (patrz rysunek Okno dialogowe 'Definicje wartości czujnika')
- Zdefiniowany przez użytkownika | Funkcja (patrz rysunek Źródło wartości 'Zdefiniowany przez użytkownika | Funkcja')

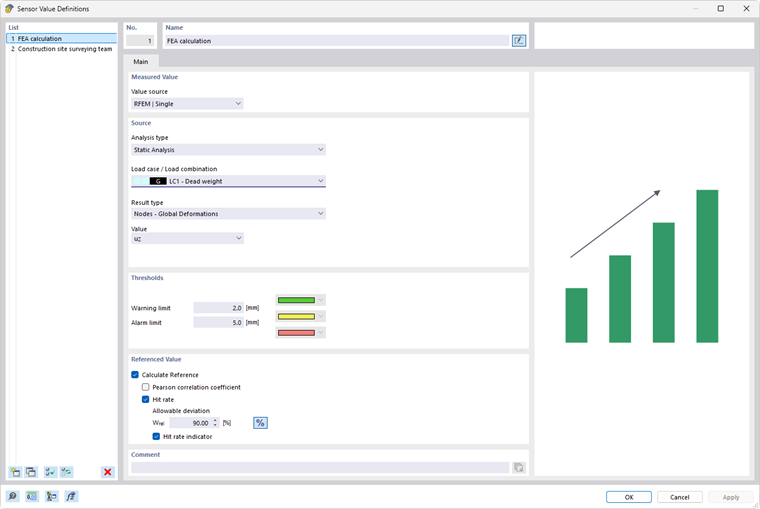

- RSTAB | Pojedyncza (patrz rysunek Źródło wartości 'RFEM | Pojedyncza')

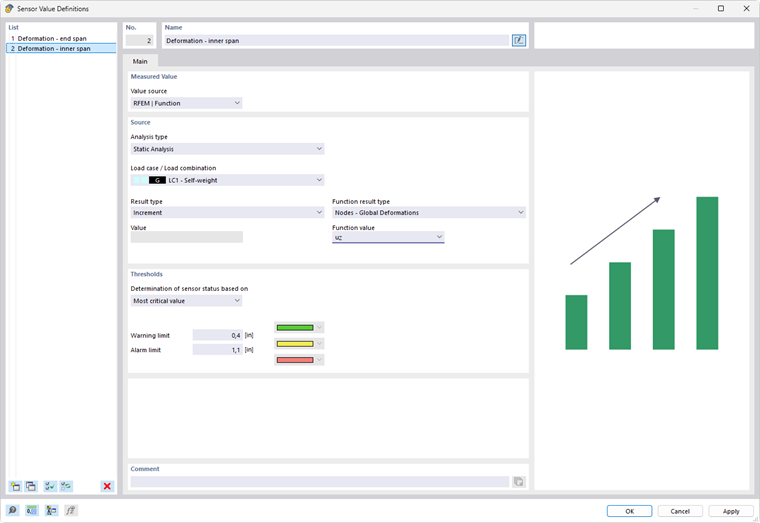

- RSTAB | Funkcja (patrz rysunek Źródło wartości 'RFEM | Funkcja')
Wartość x / Wartość y
W przypadku źródła wartości Zdefiniowany przez użytkownika | Pojedyncza lub Zdefiniowany przez użytkownika | Funkcja definiują Państwo indywidualnie oznaczenia i Parametr dla wartości pomiarowej. Jeśli występuje Deformacja, można na przykład, jak pokazano na powyższym rysunku, opisać wartość jako 'uz', Jednostka jako 'mm', a liczbę miejsc dziesiętnych ustawić na '1'. W przypadku źródła hałasu można natomiast wpisać jako wartość 'Lp', a jako Jednostka 'dB'.
Dane dotyczące 'Symbol | HTML' i 'Nazwy zmiennej' są pomocne, jeśli przejmują Państwo dane pomiarowe za pomocą sparametryzowanych funkcji.
Przy opisie źródła wartości jako Funkcja – na przykład w celu odwzorowania zależności wartości od czasu – można w sekcjach 'Wartość x' i 'Wartość y' zdefiniować Parametr osi odciętych i rzędnych wykresu.
Dla Wartość x osi odciętych lista 'Typ danych' oferuje wybór, który umożliwia uwzględnienie różnych przypadków zastosowań:
- Double (Podwójna precyzja)
- Data i godzina
- Data
- String ([https://en.wikipedia.org/wiki/String_(computer_science) Łańcuch znaków])
Źródło
W przypadku źródła wartości RSTAB | Pojedyncza lub RSTAB | Funkcja określają Państwo, które wyniki RSTAB są używane dla wartości pomiarowej.
Należy wybrać 'Typ analizy' (Analiza statyczna, Analiza modalna itp.) oraz 'Przypadek obciążenia' lub 'Kombinacja obciążeń' z odpowiednimi wynikami. Kombinacja wyników i Sytuacja obliczeniowa nie są odpowiednie dla definicji wartości czujnika, ponieważ dostarczają wyniki obwiedniowe.
Następnie należy określić 'Typ wyniku' (Siła wewnętrzna, Deformacja, Siła podporowa, Odkształcenie itp.) oraz odpowiednią 'Wartość', na przykład Deformacja w określonym kierunku lub Odkształcenie odniesione do Oś.

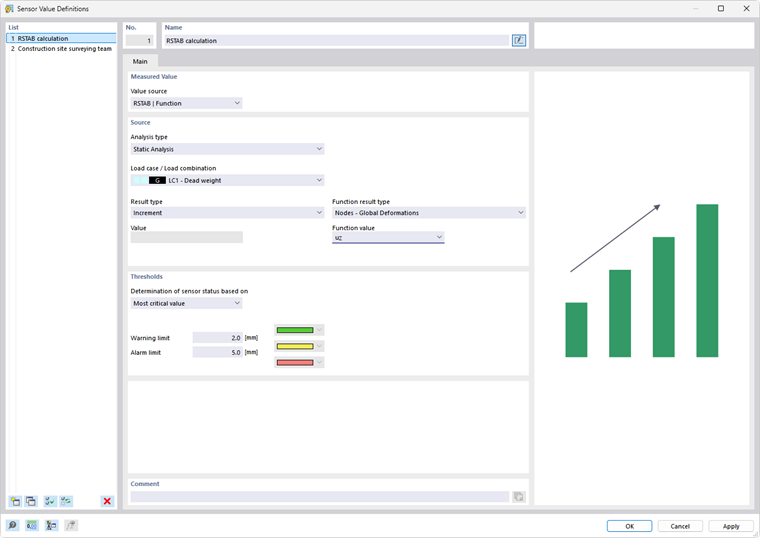

Przy opisie źródła wartości jako Funkcja RSTAB można za pomocą list 'Typ wyniku' i 'Typ wyniku funkcji' zdefiniować Parametr wykresu.
Definiowanie kryteriów odbywa się zasadniczo jak dla Wykresy obliczeń wyników RSTAB.
Wartości progowe
W tej sekcji definiują Państwo wartości dla 'Granicy ostrzegawczej' i 'Granicy alarmowej'. Powiązanym z nimi zakresom przyporządkowane są odpowiednie kolory:
- Zielony: Wartość pomiarowa mieści się w akceptowalnym zakresie.
- Żółty: Wartość pomiarowa powoduje ostrzeżenie.
- Czerwony: Wartość pomiarowa wywołuje alarm.
Kolory są używane w zakładce Wartości pomiarowe przy wskazywaniu statusu pomiarów czujnika.
Jeśli źródło wartości opiera się na Funkcja, można na liście 'Określanie statusu czujnika' zdefiniować, która Wartość progowa jest istotna.
Wartość referencyjna

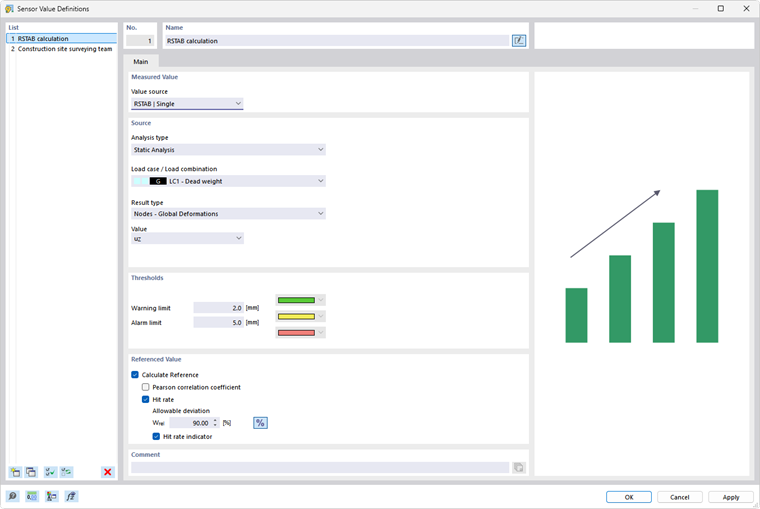

Ta sekcja jest wyświetlana dla źródła wartości 'RSTAB | Pojedyncza' (patrz rysunek Źródło wartości 'RFEM | Pojedyncza'). Tutaj można określić dla obliczonych wyników, jakie odchylenia i współczynniki trafień wyników pomiarów są dopuszczalne. Jest to pomocne na przykład przy porównywaniu Symulacja wiatru z wynikami badań w tunelu aerodynamicznym. Wytyczna WTG [1] definiuje Funkcja oceny na podstawie współczynnika trafień q modelu predykcyjnego przy użyciu "poprawnie" obliczonych wartości wynikowych w porównaniu do wystarczająco istotnych wartości porównawczych.
Wyniki oceny statystycznej są wyświetlane w oknie dialogowym Zestawy czujników.
