V dialogu Definice hodnot senzoru můžete definovat typy senzorů a popsat, na jakém základě se hodnoty senzoru určují a jaké parametry jsou k dispozici.
Naměřená hodnota
Koncept dialogu je přizpůsoben 'Zdroji hodnot'. V seznamu jsou k dispozici čtyři možnosti:
- Uživatelsky definované | Jednotlivě (viz obrázek Dialog 'Definice hodnot senzoru')
- Uživatelsky definované | Funkce (viz obrázek Zdroj hodnot 'Uživatelsky definované | Funkce')

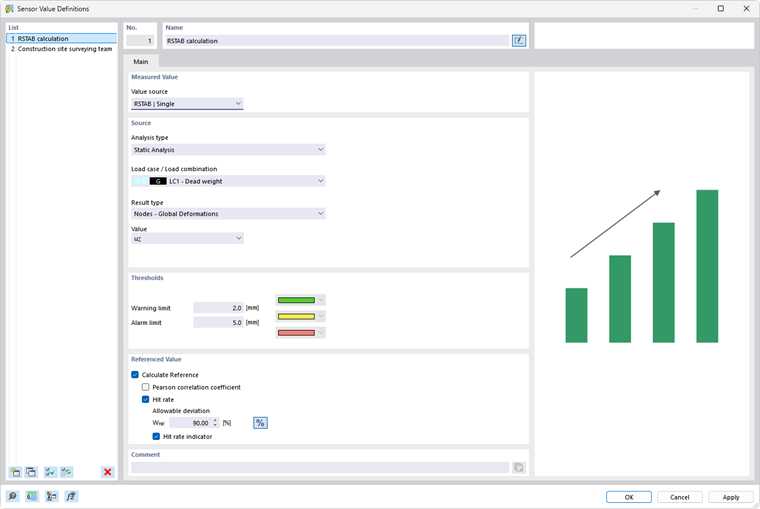

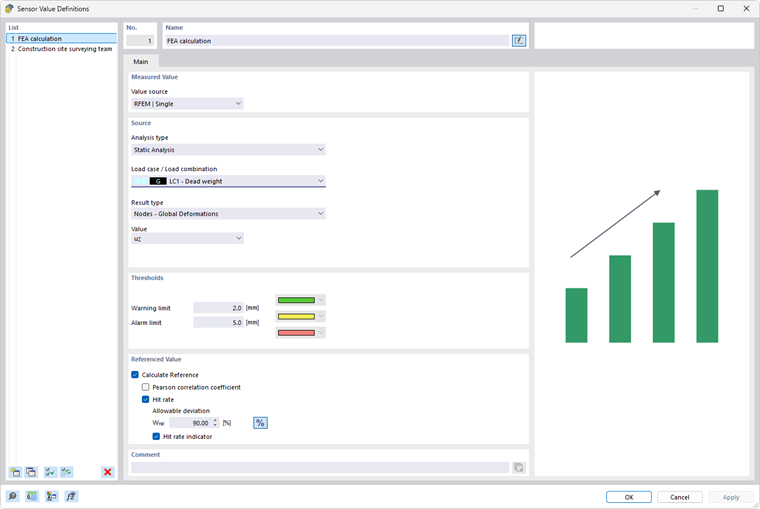

- RSTAB | Jednotlivě (viz obrázek Zdroj hodnot 'RSTAB | Jednotlivě')

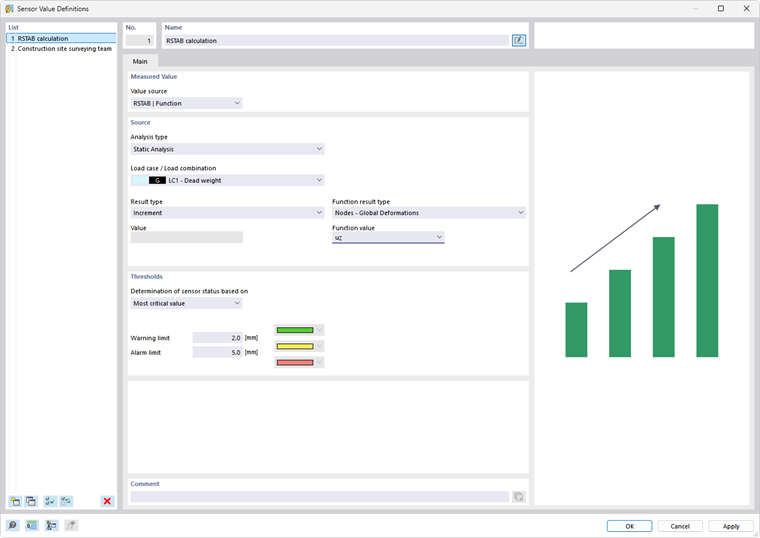

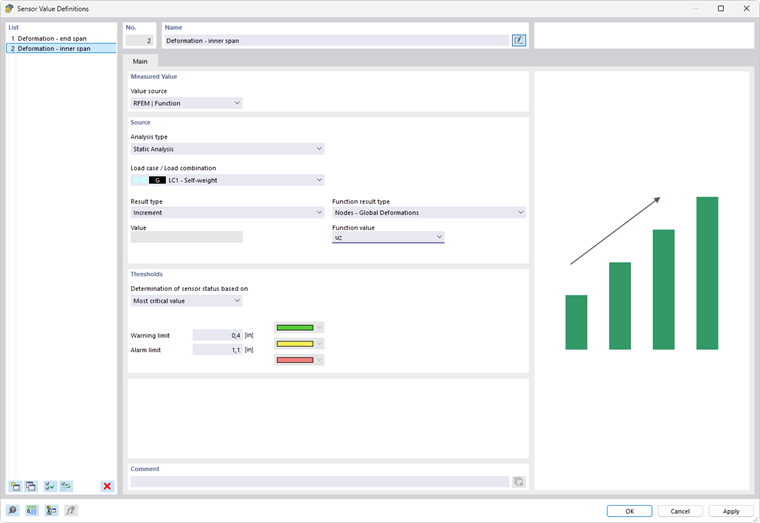

- RSTAB | Funkce (viz obrázek Zdroj hodnot 'RSTAB | Funkce')
x-hodnota / y-hodnota
U zdroje hodnot Uživatelsky definované | Jednotlivě nebo Uživatelsky definované | Funkce stanovíte označení a parametry pro naměřenou hodnotu individuálně. Pokud se jedná o deformaci, můžete například, jak je znázorněno na obrázku výše, popsat hodnotu jako 'uz', jednotku jako 'mm' a desetinná místa jako '1'. U zdroje hluku byste naproti tomu mohli zadat jako hodnotu 'Lp' a jako jednotku 'dB'.
Údaje o 'Symbol | HTML' a 'Název proměnné' jsou užitečné, pokud přebíráte naměřená data prostřednictvím parametrizovaných funkcí.
Při popisu zdroje hodnot jako funkce – například pro zobrazení závislosti hodnoty na čase – můžete v oddílech 'x-hodnota' a 'y-hodnota' definovat parametry osy úsečky a osy pořadnice diagramu.
Pro x-hodnotu osy úsečky nabízí seznam 'Datový typ' výběr, pomocí kterého lze zachytit různé případy použití:
- Dvojitá přesnost (Dvojitá přesnost)
- Datum a čas
- Datum
- Řetězec (Textový řetězec)
Zdroj
U zdroje hodnot RSTAB | Jednotlivě nebo RSTAB | Funkce určíte, které výsledky z RSTABu se pro naměřenou hodnotu použijí.
Vyberte 'Typ analýzy' (Statická analýza, Modální analýza atd.) a 'Zatěžovací stav' nebo 'Kombinaci zatížení' s odpovídajícími výsledky. Kombinace výsledků a Návrhové situace nejsou pro Definice hodnot senzoru vhodné, protože poskytují obálkové výsledky.
Poté určete 'Typ výsledku' (Vnitřní síla, Deformace, Podporová síla, Přetvoření atd.) a příslušnou 'Hodnotu', například deformaci v určitém směru nebo přetvoření vztažené k ose.
Při popisu zdroje hodnot jako funkce RSTABu můžete na základě seznamů 'Typ výsledku' a 'Typ funkčního výsledku' definovat parametry diagramu.
Definice kritérií se provádí v zásadě jako pro Výpočtové diagramy výsledků RSTABu.
Prahové hodnoty
V tomto oddílu definujete hodnoty pro 'Mez varování' a 'Mez alarmu'. S nimi spojené oblasti mají přiřazeny odpovídající barvy:
- Zelená: Naměřená hodnota leží v přijatelném rozsahu.
- Žlutá: Naměřená hodnota vede k varování.
- Červená: Naměřená hodnota spustí alarm.
Barvy se používají v registru Naměřené hodnoty při uvádění stavu měření senzorů.
Pokud je základem zdroje hodnot funkce, můžete pro 'Určení stavu senzoru' v seznamu stanovit, která prahová hodnota je relevantní.
Referencovaná hodnota
Tento oddíl se zobrazí u zdroje hodnot 'RSTAB | Jednotlivě' (viz obrázek Zdroj hodnot 'RSTAB | Jednotlivě'). Zde můžete pro vypočítané výsledky stanovit, jaké odchylky a míry shody naměřených výsledků jsou přípustné. To je užitečné například pro porovnání Simulací větru s výsledky vyšetřování v aerodynamickém tunelu. Směrnice WTG [1] tak definuje vyhodnocovací funkci na základě míry shody q predikčního modelu s použitím „správně“ vypočítaných hodnot výsledků ve srovnání s dostatečně signifikantními srovnávacími hodnotami.
Výsledky statistického vyhodnocení se zobrazí v dialogu Sady senzorů.
