Dans la boîte de dialogue Définition des valeurs de capteur, vous pouvez définir les types de capteurs et décrire la base sur laquelle les valeurs du capteur sont déterminées et les paramètres présents.
Valeur mesurée
Le concept de la boîte de dialogue est adapté à la 'Source de la valeur'. Quatre options sont disponibles dans la liste :
- Personnalisé | Unique (voir l'image Boîte de dialogue 'Définition des valeurs de capteur')
- Personnalisé | Fonction (voir l'image Source de la valeur 'Personnalisé | Fonction')

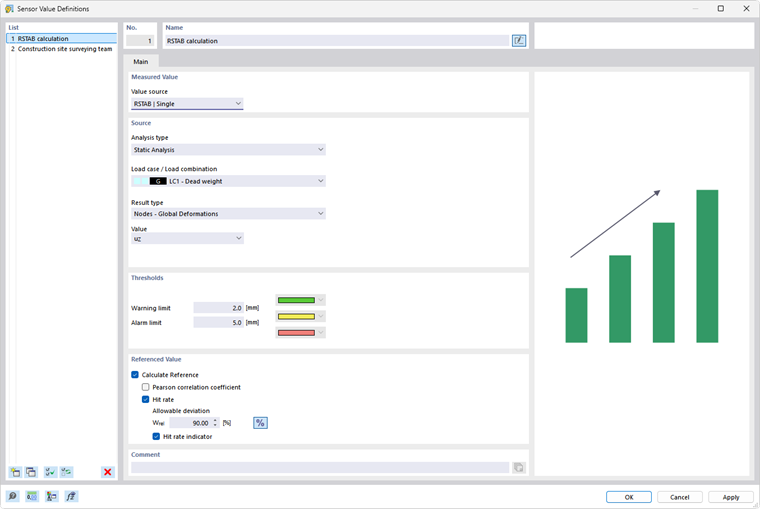

- RSTAB | Unique (voir l'image Source de la valeur 'RSTAB | Unique')

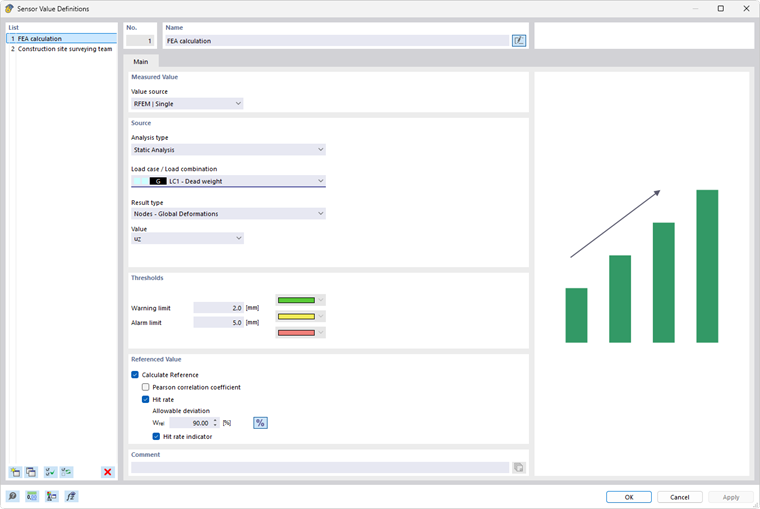

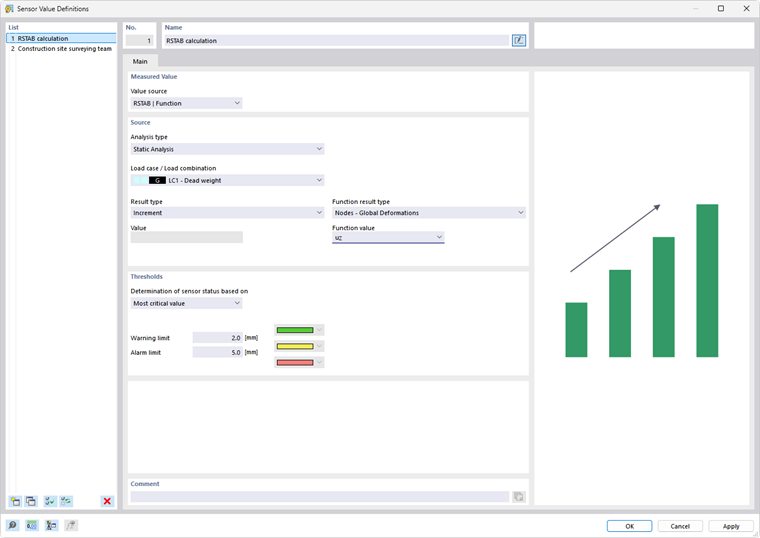

- RSTAB | Fonction (voir l'image Source de la valeur 'RSTAB | Fonction')

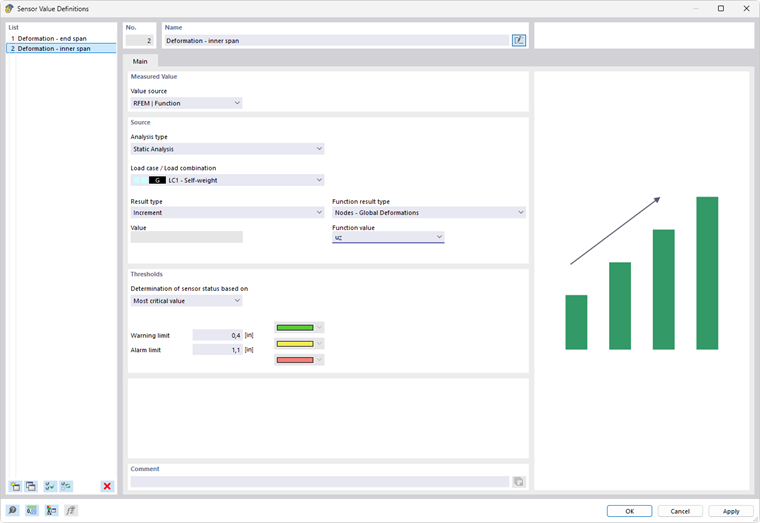

Valeur x / Valeur y
Pour la source de la valeur Personnalisé | Unique ou Personnalisé | Fonction, vous définissez individuellement les désignations et les paramètres de la valeur mesurée. Si une déformation est présente, vous pouvez par exemple décrire la valeur avec 'uz', l'unité comme 'mm' et les décimales avec '1', comme illustré dans l'image ci-dessus. En revanche, pour une source de bruit, vous pourriez entrer 'Lp' comme valeur et 'dB' comme unité.
Les informations sur 'Symbole | HTML' et 'Nom de la variable' sont utiles si vous reprenez les données de mesure via des fonctions paramétrées.
Lors de la description de la source de la valeur comme fonction – par exemple pour représenter la dépendance d'une valeur par rapport au temps – vous pouvez définir dans les sections 'Valeur x' et 'Valeur y' les paramètres de l'abscisse et de l'ordonnée d'un diagramme.
Pour la valeur x de l'axe des abscisses, la liste 'Type de données' propose une sélection permettant de saisir différents cas d'application :
- Double (Double précision)
- Date et heure
- Date
- Chaîne (Chaîne de caractères)
Source
Pour la source de la valeur RSTAB | Unique ou RSTAB | Fonction, vous définissez les résultats RSTAB à utiliser pour la valeur mesurée.
Sélectionnez le 'Type d'analyse' (Analyse statique, Analyse modale, etc.) et le 'Cas de charge' ou la 'Combinaison de charges' avec les résultats correspondants. Les combinaisons de résultats et les situations de projet ne sont pas adaptées aux définitions de valeurs de capteur car elles fournissent des résultats enveloppés.
Définissez ensuite le 'Type de résultat' (Effort interne, Déformation, Force d'appui, Déformation, etc.) et la 'Valeur' pertinente, par exemple la déformation dans une certaine direction ou la déformation par rapport à un axe.
Lors de la description de la source de la valeur comme fonction RSTAB, vous pouvez définir les paramètres d'un diagramme à l'aide des listes 'Type de résultat' et 'Type de résultat de fonction'.
La définition des critères s'effectue en principe comme pour les diagrammes de calcul des résultats RSTAB.
Valeurs seuils
Dans cette section, vous définissez les valeurs pour la 'Limite d'avertissement' et la 'Limite d'alarme'. Les zones associées sont codifiées par des couleurs :
- Vert : La valeur mesurée est dans la plage acceptable.
- Jaune : La valeur mesurée déclenche un avertissement.
- Rouge : La valeur mesurée déclenche une alarme.
Les couleurs sont utilisées dans l'onglet Valeurs mesurées pour l'indication de l'état des mesures du capteur.
Si la source de la valeur est basée sur une fonction, vous pouvez définir dans une liste la valeur seuil pertinente pour la 'Détermination du statut du capteur'.
Valeur de référence
Cette section s'affiche pour la source de la valeur 'RSTAB | Unique' (voir l'image Source de la valeur 'RSTAB | Unique'). Vous pouvez y définir les écarts et les taux de réussite admissibles des résultats mesurés par rapport aux résultats calculés. Ceci est par exemple utile pour comparer des simulations de vent avec les résultats d'essais en soufflerie. Ainsi, la directive WTG [1] définit une fonction d'évaluation basée sur un taux de réussite q du modèle de prévision en utilisant les valeurs de résultat calculées « correctement » par rapport à des valeurs de comparaison suffisamment significatives.
Les résultats de l'évaluation statistique sont affichés dans la boîte de dialogue Jeux de capteurs.
