En el diálogo Definición del valor del sensor, puede definir los tipos de sensores y describir en qué base se determinan los valores del sensor y qué parámetros existen.
Valor medido
El concepto del diálogo está adaptado a la 'Fuente de valor'. La lista ofrece cuatro opciones para elegir:
- Definido por el usuario | Individual (ver imagen Diálogo 'Definición del valor del sensor')
- Definido por el usuario | Función (ver imagen Fuente de valor 'Definido por el usuario | Función')

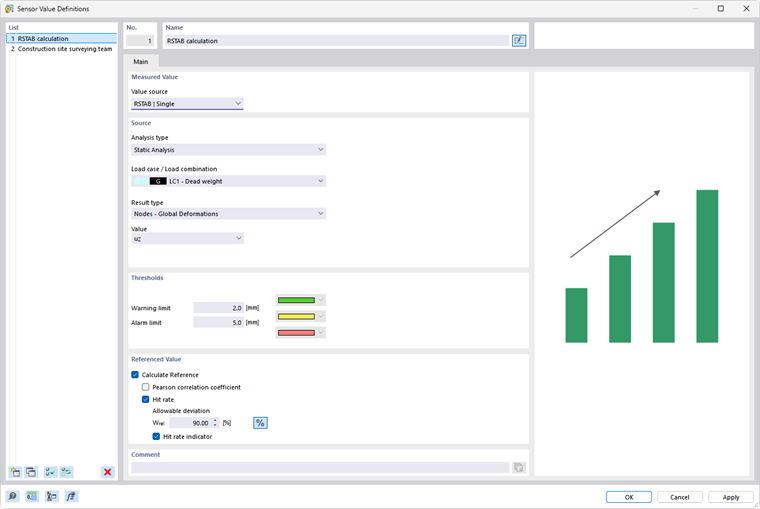

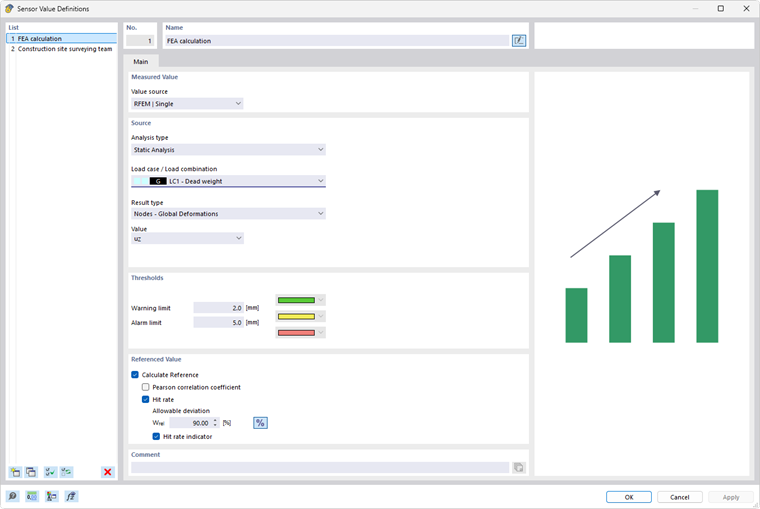

- RSTAB | Individual (ver imagen Fuente de valor 'RSTAB | Individual')

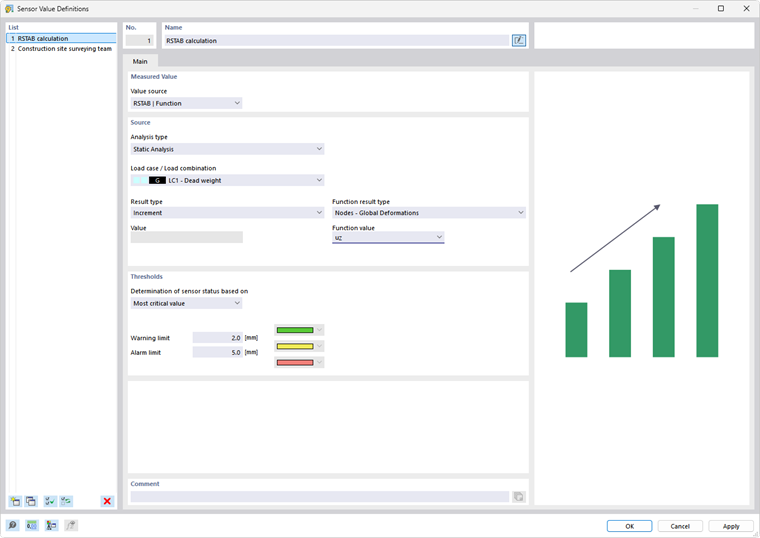

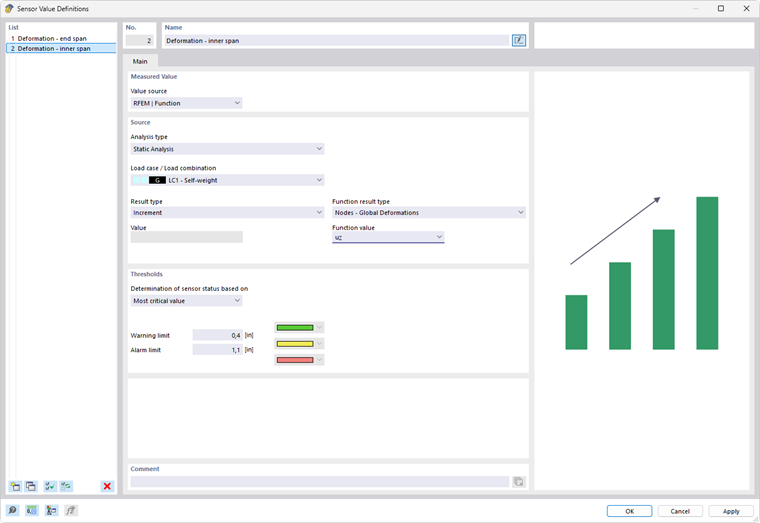

- RSTAB | Función (ver imagen Fuente de valor 'RSTAB | Función')
Valor x / valor y
Con la fuente de valor Definido por el usuario | Individual o Definido por el usuario | Función, usted define las denominaciones y parámetros para el valor medido individualmente. Si existe una deformación, puede, por ejemplo, como se muestra en la imagen superior, describir el valor con 'uz', definir la unidad como 'mm' y los decimales como '1'. En el caso de una fuente de ruido, podría introducir 'Lp' como valor y 'dB' como unidad.
Los datos sobre 'Símbolo | HTML' y 'Nombre de variable' son útiles si se adoptan los datos de medición a través de funciones parametrizadas.
Al describir la fuente de valor como una función - por ejemplo, para representar la dependencia de un valor con respecto al tiempo - puede definir en las secciones 'Valor x' y 'Valor y' los parámetros de la abscisa y la ordenada de un diagrama.
Para el valor x del eje de abscisas, la lista 'Tipo de dato' ofrece una selección con la que se pueden registrar diferentes casos de aplicación:
- Doble (Doble precisión)
- Fecha y hora
- Fecha
- String ([https://en.wikipedia.org/wiki/String_(computer_science) Cadena de caracteres])
Fuente
Con la fuente de valor RSTAB | Individual o RSTAB | Función, usted define qué resultados de RSTAB se utilizan para el valor medido.
Seleccione el 'Tipo de análisis' (análisis estático, análisis modal, etc.) y el 'Caso de carga' o la 'Combinación de cargas' con los resultados correspondientes. Las combinaciones de resultados y las situaciones de proyecto no son adecuadas para las definiciones de valores de sensor, ya que proporcionan resultados envolventes.
A continuación, defina el 'Tipo de resultado' (esfuerzo interno, deformación, fuerza en el apoyo, deformación, etc.) y el 'Valor' relevante, por ejemplo, la deformación en una dirección determinada o la deformación en relación con un eje.
Al describir la fuente de valor como una función RSTAB, puede definir los parámetros de un diagrama utilizando las listas 'Tipo de resultado' y 'Tipo de resultado de la función'.
La definición de los criterios se realiza básicamente como para los diagramas de cálculo de resultados de RSTAB.
Valores límite
En esta sección se definen los valores para el 'Límite de advertencia' y el 'Límite de alarma'. Las áreas asociadas tienen colores correspondientes asignados:
- Verde: El valor medido está en el rango aceptable.
- Amarillo: El valor medido conduce a una advertencia.
- Rojo: El valor medido activa una alarma.
Los colores se utilizan en la pestaña Valores medidos en la indicación de estado de las mediciones del sensor.
Si la fuente de valor se basa en una función, se puede definir en una lista para la 'Determinación del estado del sensor' qué valor límite es relevante.
Valor referenciado
Esta sección se muestra con la fuente de valor 'RSTAB | Individual' (ver imagen Fuente de valor 'RSTAB | Individual'). Aquí puede definir para los resultados calculados qué desviaciones y tasas de coincidencia de los resultados de medición son admisibles. Esto es útil, por ejemplo, para la comparación de simulaciones de viento con los resultados de investigaciones en túnel de viento. Así, la directriz WTG [1] define una función de evaluación basada en una tasa de coincidencia q del modelo de predicción utilizando los valores de resultado calculados "correctamente" en comparación con valores comparativos suficientemente significativos.
Los resultados de la evaluación estadística se muestran en el diálogo Conjuntos de sensores.
