Stäbe
Intern wird für die nichtlineare Berechnungsmethode der Querschnitt vernetzt, wobei den einzelnen Elementen unterschiedliche Materialien zugeordnet werden (Bewehrung und Beton) und die einzelnen Beton-Elemente während der Berechnung unterschiedliche Steifigkeiten annehmen können (Aufreißen des Betons).

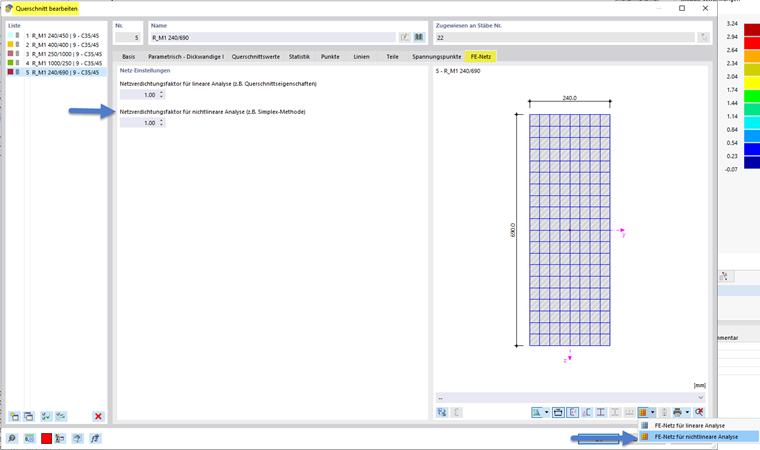

Das FE-Netz für die nichtlineare Analyse kann im Querschnittsdialog eingesehen und dessen Netzfeinheit gesteuert werden. Die nachfolgende Abbildung zeigt den entsprechenden Eingabedialog.
Flächen
Intern wird für die nichtlineare Berechnungsmethode das FE-Element geschichtet abgebildet, wobei den einzelnen Schichten unterschiedliche Materialien zugeordnet werden (Bewehrung und Beton) und die einzelnen Beton-Schichten während der Berechnung unterschiedliche Steifigkeiten annehmen können (Aufreißen des Betons).
Integrationsmethoden
Die Standard-Integrationsmethode für Flächen in RFEM ist eine Gauß-Lobatto-Quadratur mit neun Integrationspunkten. Diese Voreinstellung ist für die meisten Fälle ausreichend.
Um insbesondere nichtlineare Spannungs-Dehnungs-Verläufe ausreichend genau abzubilden, kann es sinnvoll sein, die Anzahl der Integrationspunkte zu erhöhen. Deshalb ist es bei der Verwendung von nichtlinearem Material möglich, die Anzahl der Integrationspunkte in jeder Schicht zwischen drei und 99 Punkten benutzerdefiniert festzulegen.
Beachten Sie aber, dass eine höhere Anzahl an Integrationspunkten mit einer längeren Berechnungszeit verbunden ist.
Es stehen die folgenden drei verschiedenen Integrationsmethoden zur Auswahl.
- Gauß-Lobatto-Quadratur
- Simpsonregel
- Trapezregel
Die weiterführende Beschreibung zu den Integrationsmethoden erfolgt im Handbuch zu mehrschichtigen Flächen im nachfolgend verlinkten Kapitel Theorie: Integrationsmethoden.
Die Integrationsmethode lässt sich in der Dicke der Fläche definieren. Die nachfolgende Abbildung zeigt den entsprechenden Eingabedialog.
Einen Überblick über die Methoden anhand eines Beispiels bietet der Fachartikel Einfluss der verschiedenen Integrationsmethoden auf die Berechnung einer Platte aus Stahlfaserbeton .
