Pruty
Interně je pro nelineární výpočetní metodu průřez zjemněn, přičemž jednotlivým prvkům jsou přiřazena různá materiály (výztuž a beton) a jednotlivé betonové prvky mohou během výpočtu přijmout různé tuhosti (praskání betonu).

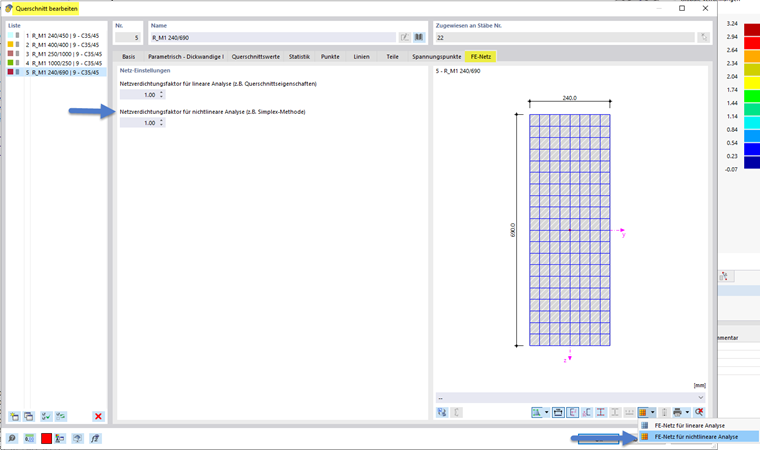

Síť MKP pro nelineární analýzu lze zobrazit v dialogu průřezu a lze řídit jemnost sítě. Následující obrázek ukazuje odpovídající vstupní dialog.
Plochy
Interně je pro nelineární výpočetní metodu MKP prvek vrstven, přičemž jednotlivým vrstvám jsou přiřazeny různé materiály (výztuž a beton) a jednotlivé betonové vrstvy mohou během výpočtu přijmout různé tuhosti (praskání betonu).
Metody integrace
Standardní metoda integrace pro plochy v RFEM je Gauss-Lobatto kvadratura s devíti integračními body. Toto přednastavení je pro většinu případů dostačující. Pro obzvláště přesné zobrazení nelineárních napěťově-deformačních vztahů může být užitečné zvýšit počet integračních bodů. Proto je při použití nelineárního materiálu možné definovat počet integračních bodů v každé vrstvě mezi třemi a 99 body uživatelsky definovaným způsobem. Vezměte však na vědomí, že vyšší počet integračních bodů je spojen s delší dobou výpočtu.
Jsou k dispozici následující tři různé metody integrace.
- Gauss-Lobatto kvadratura
- Simpsonovo pravidlo
- Trapezoidální pravidlo
Podrobný popis metod integrace je uveden v příručce k vícevrstvým plochám v níže propojené kapitole Theorie integračních metod.
Metodu integrace lze definovat v tloušťce plochy. Následující obrázek ukazuje odpovídající vstupní dialog.
Přehled metod na příkladu nabízí odborný článek Vliv různých integračních metod na výpočet desky z drátkobetonu .
