Discretização de secção

Barras

Internamente, para o método de cálculo não linear, a seção transversal é malhada, onde diferentes materiais são atribuídos aos elementos individuais (armadura e concreto) e os elementos de concreto individuais podem assumir diferentes rigidezes durante o cálculo (abertura do concreto).

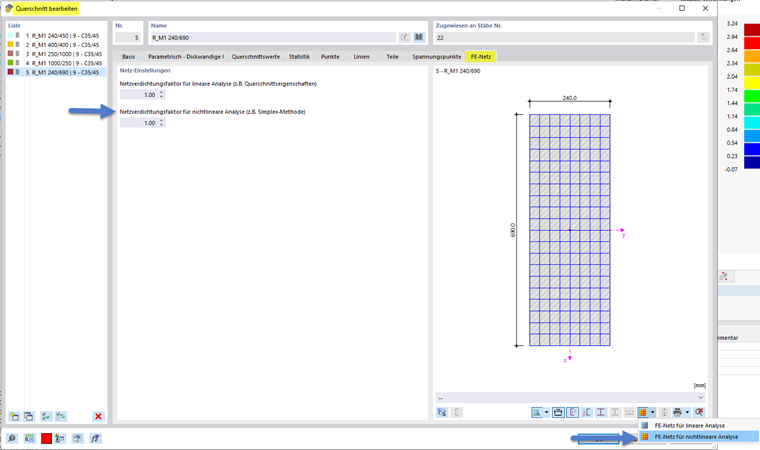

A malha FE para a análise não linear pode ser visualizada no diálogo da seção transversal e sua finura de malha pode ser controlada. A imagem a seguir mostra o diálogo de entrada correspondente.

Controlos detalhados da malha de elementos finitos no diálogo da secção

Superfícies

Internamente, para o método de cálculo não linear, o elemento FE é representado em camadas, onde diferentes materiais são atribuídos às diferentes camadas (armadura e concreto) e as diferentes camadas de concreto podem assumir diferentes rigidezes durante o cálculo (abertura do concreto).

Modelo de camadas no RF-CONCRETE NL

Métodos de Integração

O método padrão de integração para superfícies em RFEM é uma quadratura de Gauss-Lobatto com nove pontos de integração. Esta configuração padrão é suficiente para a maioria dos casos. Para, especialmente, representar de forma suficientemente precisa os comportamentos não lineares de tensão-deformação, pode ser sensato aumentar o número de pontos de integração. Portanto, ao usar material não linear, é possível definir de forma personalizada o número de pontos de integração em cada camada entre três e 99 pontos. Observe, no entanto, que um maior número de pontos de integração está associado a um tempo de cálculo mais longo.

Estão disponíveis os seguintes três diferentes métodos de integração para seleção.

• Quadratura de Gauss-Lobatto
• Regra de Simpson
• Regra do Trapézio

A descrição adicional sobre os métodos de integração está no manual para superfícies em camadas no capítulo linkado a seguir Teoria da Métodos de integração

O método de integração pode ser definido na espessura da superfície. A imagem a seguir mostra o diálogo de entrada correspondente.

Definir método de integração para a espessura da superfície

Uma visão geral dos métodos baseada em um exemplo é oferecida no artigo técnico Influência dos diferentes métodos de integração no cálculo de uma laje de betão armado com fibra de aço .
