Barras
Internamente, para el método de cálculo no lineal, la sección se malla, asignando diferentes materiales a los elementos individuales (refuerzo y hormigón) y los elementos individuales de hormigón pueden adoptar distintas rigideces durante el cálculo (grietas en el hormigón).

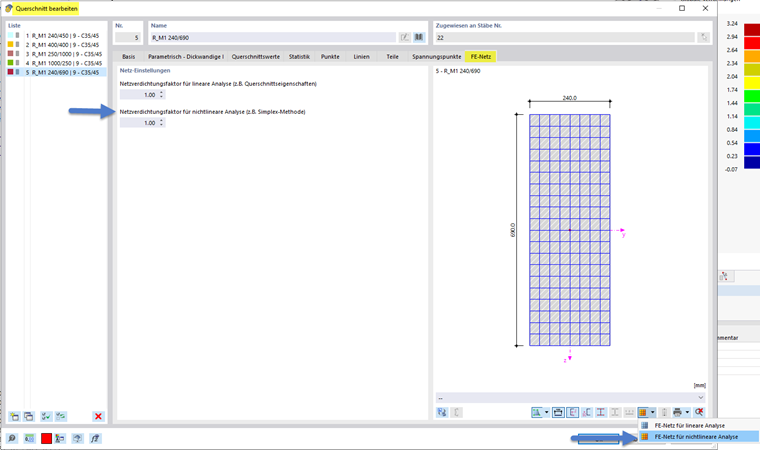

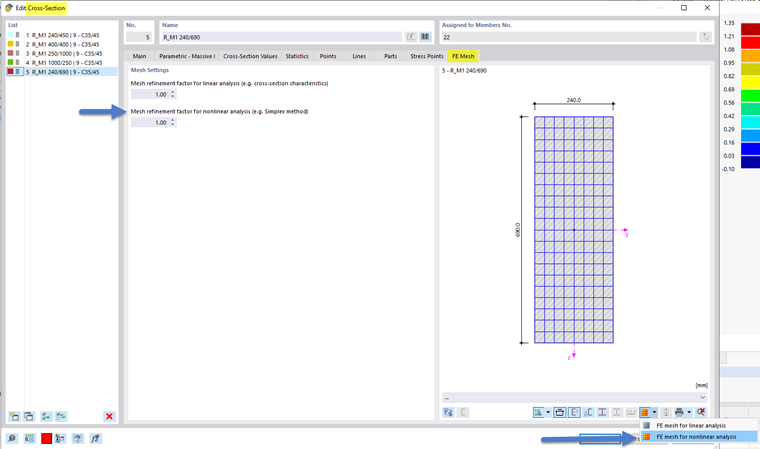

La malla FE para el análisis no lineal se puede ver en el diálogo de sección transversal y se puede controlar su finura de malla. La siguiente figura muestra el diálogo de entrada correspondiente.
Superficies
Internamente, para el método de cálculo no lineal, los elementos FE se representan en capas, asignando diferentes materiales a las distintas capas (refuerzo y hormigón) y las capas individuales de hormigón pueden adoptar distintas rigideces durante el cálculo (grietas en el hormigón).
Métodos de integración
El método de integración estándar para superficies en RFEM es una cuadratura de Gauss-Lobatto con nueve puntos de integración. Esta configuración predeterminada es suficiente para la mayoría de los casos. Para representar los comportamientos no lineales de tensión-deformación con suficiente precisión, puede ser útil aumentar el número de puntos de integración. Por eso, al usar material no lineal, es posible definir de manera personalizada el número de puntos de integración en cada capa entre tres y 99 puntos. Sin embargo, tenga en cuenta que un mayor número de puntos de integración está asociado a un mayor tiempo de cálculo.
Se ofrecen los siguientes tres métodos de integración diferentes para elegir.
- Cuadratura de Gauss-Lobatto
- Regla de Simpson
- Regla del trapecio
La descripción detallada de los métodos de integración se encuentra en el manual de superficies en capas en el capítulo enlazado a continuación Teoría de métodos de integración.
El método de integración se puede definir en el espesor de la superficie. La siguiente figura muestra el diálogo de entrada correspondiente.
Una visión general de los métodos mediante un ejemplo se ofrece en el artículo técnico Influencia de varios métodos de integración en el cálculo de la losa de hormigón armado con fibras de acero .
