Barres
En interne, pour la méthode de calcul non linéaire, la section est maillée, avec attribution de matériaux différents aux différents éléments (armature et béton) et les différents éléments en béton peuvent adopter des rigidités différentes pendant le calcul (fissuration du béton).

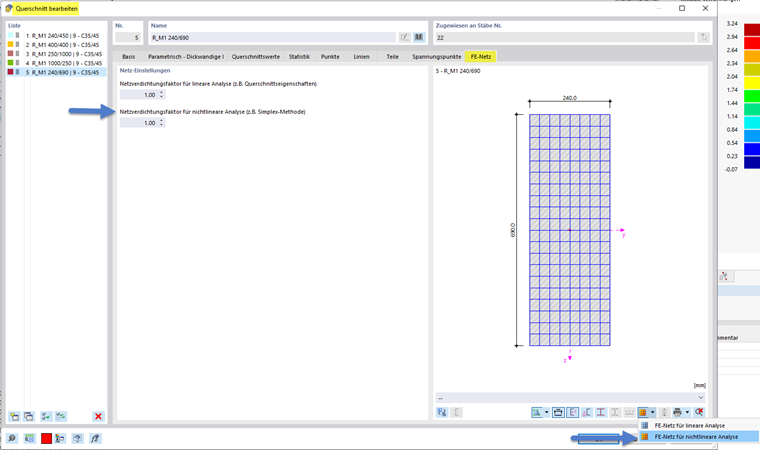

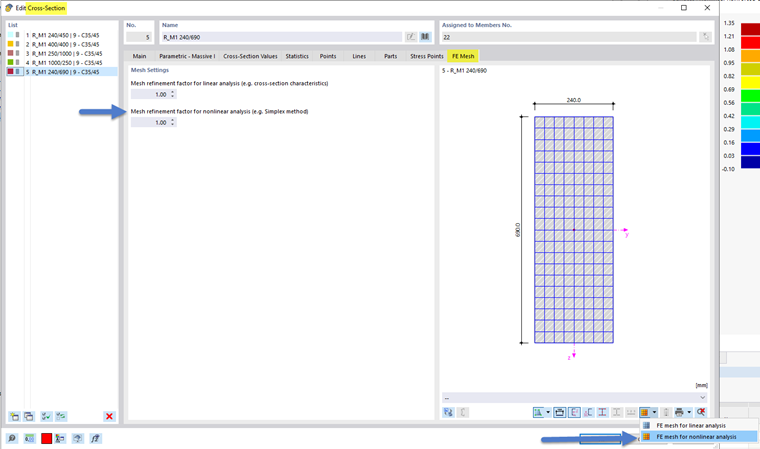

Le maillage EF pour l’analyse non linéaire peut être consulté et le raffinement du maillage contrôlé dans la boite de dialogue de section. L’illustration suivante montre la boite de dialogue de saisie correspondante.
Surfaces
En interne, pour la méthode de calcul non linéaire, l’élément EF est représenté en couches, avec attribution de matériaux différents aux différentes couches (armatures et béton) et les différentes couches de béton peuvent adopter des rigidités différentes pendant le calcul (fissuration du béton).
Méthodes d’intégration
La méthode d’intégration standard pour les surfaces dans RFEM est une quadrature de Gauss-Lobatto avec neuf points d’intégration. Ce paramètre par défaut est suffisant pour la plupart des cas.
Pour représenter de manière suffisamment précise les courbes contraintes-déformations non linéaires, il peut être utile d’augmenter le nombre de points d’intégration. C’est pourquoi, avec l’utilisation d’un matériau non linéaire, il est possible de définir le nombre de points d’intégration dans chaque couche entre trois et 99 points de manière personnalisée.
Cependant, notez qu’un nombre plus élevé de points d’intégration est associé à un temps de calcul plus long.
Les trois méthodes d’intégration suivantes sont à votre disposition.
- Quadrature de Gauss-Lobatto
- Règle de Simpson
- Règle du trapèze
Pour en savoir plus sur les méthodes d’intégration, consultez le chapitre Théorie : Méthodes d'intégration. du manuel du module complémentaire Surfaces multicouches.
La méthode d’intégration peut être définie dans l’épaisseur de la surface. L’illustration suivante montre la boite de dialogue correspondante.
Pour un aperçu des méthodes, basé sur un exemple, consultez cet article technique : Influence des différentes méthodes d'intégration sur le calcul d'une dalle en béton fibré .
