Pręty
Wewnętrznie, dla nieliniowej metody obliczeniowej, przekrój jest dyskretyzowany, gdzie poszczególnym elementom przypisywane są różne materiały (zbrojenie i beton), a poszczególne elementy betonowe mogą przyjmować różne sztywności podczas obliczeń (pękanie betonu).

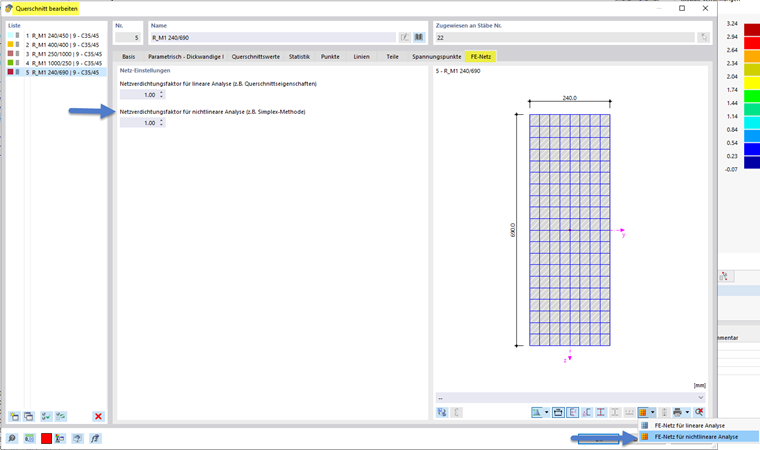

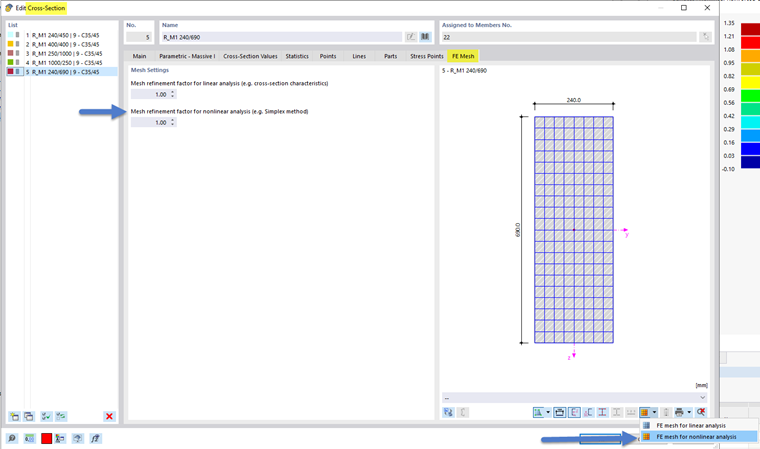

Siatkę MES dla analizy nieliniowej można obejrzeć w oknie dialogowym przekroju i kontrolować jej stopień dokładności. Następna ilustracja pokazuje odpowiednie okno wprowadzania.
Powierzchnie
Wewnętrznie, dla nieliniowej metody obliczeniowej, element MES jest odwzorowany warstwowo, gdzie poszczególnym warstwom przypisuje się różne materiały (zbrojenie i beton), a poszczególne warstwy betonowe mogą przyjmować różne sztywności podczas obliczeń (pękanie betonu).
Metody integracji
Standardowa metoda integracji dla powierzchni w RFEM to kwadratura Gaussa-Lobatto z dziewięcioma punktami integracyjnymi. To ustawienie domyślne jest wystarczające dla większości przypadków. Aby w szczególności dokładnie oddać nieliniowe przebiegi naprężeń-odkształceń, może być celowe zwiększenie liczby punktów integracyjnych. Dlatego przy użyciu nieliniowego materiału możliwe jest zdefiniowanie liczby punktów integracyjnych w każdej warstwie w zakresie od trzech do 99 punktów. Należy jednak pamiętać, że większa liczba punktów integracyjnych wiąże się z dłuższym czasem obliczeń.
Dostępne są trzy różne metody integracji do wyboru.
- Kwadratura Gaussa-Lobatto
- Reguła Simpsona
- Reguła trapezoidalna
Dalszy opis metod integracji znajduje się w podręczniku do powierzchni wielowarstwowych w poniżej podlinkowanym rozdziale Teoria: Metody całkowania.
Metodę integracji można zdefiniować w grubości powierzchni. Następna ilustracja pokazuje odpowiednie okno wprowadzania.
Przegląd metod na podstawie przykładu znajduje się w artykule specjalistycznym Wpływ różnych metod całkowania na obliczanie płyty betonowej zbrojonej włóknami stalowymi .
