Textury

S texturami můžete přiřadit materiálům povrchové struktury, které činí model v renderingu velmi realistickým. Tato možnost také usnadňuje zadávání a vyhodnocování.

Definování textury

V dialogovém okně 'Nová textura' můžete nastavit vlastnosti textur.

Dialog "Nová textura"

Povrchové vlastnosti jsou načteny z obrazových souborů, které musí být ve formátu JPG. V sekci 'Textura' stanovte pomocí tlačítka cestu k adresáři a název souboru, který zobrazuje barvu materiálu a odrazivost povrchu. Tento údaj je povinný.

S posuvníky v sekcích 'Kovovost' a 'Hrubost' můžete dále ovlivňovat vzhled textury.

Následující vlastnosti textur jsou volitelné:

• Kovovost: Charakteristika kovového materiálu
• Hrubost: Nerovnost povrchu
• Normalmapa: Stupeň detailu povrchové struktury

Přiřazování textury

V dialogovém okně 'Upravit materiál' můžete přiřadit textury: Vyberte materiál. V sekci 'Možnosti' zaškrtněte pole kontrolního boxu Vlastní textura.

Možnost materiálu pro uživatelsky definovanou texturu

Na kartě Vlastní textura můžete poté přiřadit texturu.

Přiřazení textury

Pomocí tlačítka můžete vytvořit novou texturu, pomocí tlačítka upravit vybranou texturu. Tlačítko nabízí možnost převzít texturu z objektu v pracovním okně.

Po přiřazení se textura zobrazí ve vykresleném modelu.

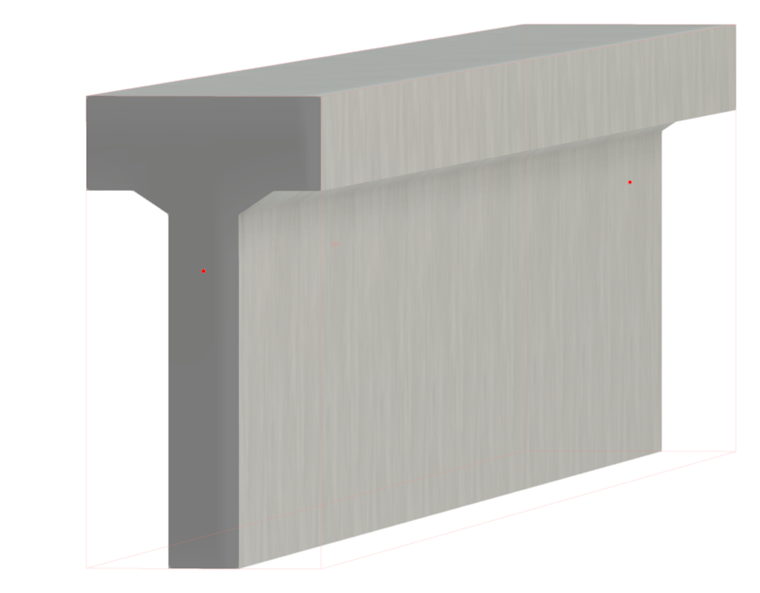

Železobetonový nosník s texturou

Zobrazení a skrytí textur

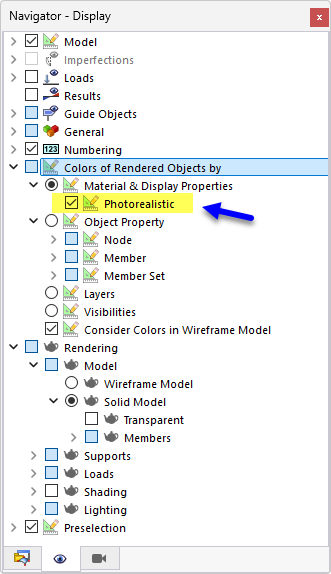

Textury vykreslených materiálů můžete v Navigátoru - Zobrazit zobrazení a skrytí. Použijte k tomu kontrolní pole pod 'Barvy objektů podle' → 'Materiál & Vlastnosti zobrazení' → Fotorealistické.

Aktivace a deaktivace textur
