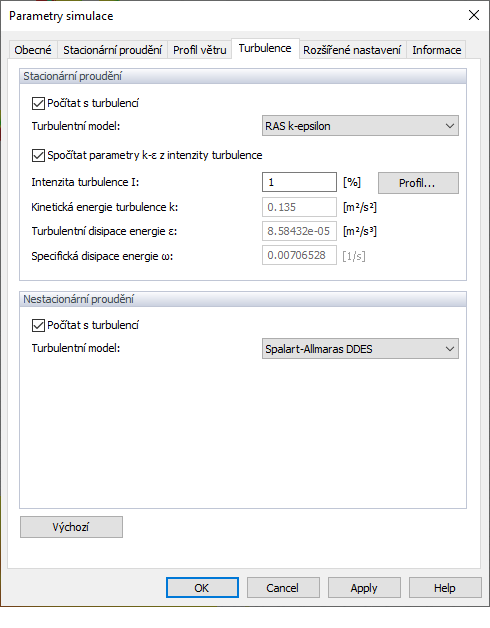

Tato záložka ovládá parametry turbulence jak pro simulace stacionárního, tak nestacionárního proudění. Jsou použity podle vašeho výběru na záložce General.
Ustálené proudění
V této oblasti se rozhodujete, zda chcete "zohlednit turbulenci". Účinky turbulentního proudění jsou charakterizovány chaotickými změnami tlaku a rychlosti proudění (viz kapitola Note About Turbulence), na rozdíl od laminárního proudění. Vzhledem k tomu, že vzduch představuje "tekutinu" s nízkou viskozitou, nadměrná kinetická energie překonává tlumení tekutiny v oblastech se zvýšenou rychlostí.
"Model turbulence" může být založen na korelacích mezi k a ε nebo mezi k a ω. První možnost je nastavena jako defaultní. V závislosti na výběru můžete specifikovat buď rychlost turbulentní disipace ε nebo specifickou rychlost disipace ω.
Obecně je simulace s použitím k–ω více univerzální a robustní než ta s použitím k–ε. Nicméně model k–ε poskytuje lepší výsledky pro specifická místa, jako jsou zóny blízko povrchů. Informace a specifický popis o modelu k–ε lze nalézt v dokumentu k-ε Turbulence Model.
Nestacionární proudění
Simulace nestacionárního proudění umožňuje použití URANS modelů a pokročilejších hybridních a LES modelů turbulence. V programu RWIND 3 jsou k dispozici čtyři modely turbulence: Spalart-Allmaras DDES, URANS k–ε a URANS k–ω a LES s WALE sgs modelem. Více informací o těchto modelech lze najít na webu CFD Support nebo v článku Wikipedia.
Parametry
Pokud vyberete možnost "Vypočítat parametry turbulence z intenzity turbulence", můžete definovat intenzitu I jako procento (poměr střední kvadratické hodnoty fluktuací turbulentní rychlosti a průměrné rychlosti na stejném místě během časového období) v poli "Intenzita turbulence I" níže. Tlačítko
umožňuje definovat intenzitu turbulence jako funkci výšky. Můžete zadat hodnoty grafu, jak je popsáno v kapitole Profil větru.
"Kinetická energie turbulence k" a "Rychlost disipace turbulence ε" (nebo "Specifická rychlost disipace ω") jsou pak určeny programem. Pro více informací viz dokument Kinetická energie turbulence.
Parametry pro definování turbulence byly rozšířeny o možnost uživatelsky definované škály délky turbulence "L", která významně ovlivňuje parametry "ε" a "ω" při výpočtu jejich hodnot z intenzity turbulence.
Alternativně můžete definovat parametry k a ε (nebo ω) ručně na záložce Profil větru hned jak zrušíte zaškrtnutí políčka "Vypočítat parametry turbulence z intenzity turbulence".
Idealizovaný tok vzduchu bez jakýchkoliv fluktuací v rychlosti nebo směru by měl hodnotu intenzity turbulence 0%. U případů s vysokou turbulencí, je intenzita turbulence obvykle mezi 5% a 20% (viz CFD Online). Intenzita turbulence je defaultně nastavena na 1%, aby pokryla většinu případů střední a nízké turbulence.
