Materiály

Pomocí materiálu lze přiřadit drsnost povrchu celému modelu nebo jeho určitým částem. Bude mít vliv na okolní pole proudění. V programu RWIND 3 je nově možné nastavit propustnost. Pro jeden materiál je možné nastavit pouze drsnost povrchu nebo propustnost, nikoli obojí.

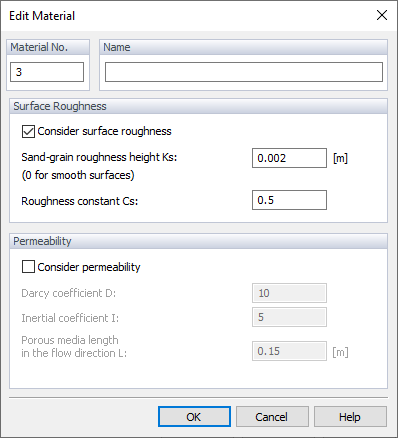

Pro zadání nového materiálu otevřete nabídku Vložit a vyberte možnost "Nový materiál". K dispozici je také místní nabídka položky "Materiály" v navigátoru.

Zadejte "Název" materiálu. Pro zohlednění specifické drsnosti povrchu je třeba zaškrtnout políčko v sekci "Parametry drsnosti plochy". Poté můžete definovat výšku drsnosti písku Ks (velikost zrn písku) a konstantu drsnosti Cs. Další informace o parametrech drsnosti povrchu najdete v kapitole Pokročilé.

V sekci "Propustnost" je možné zohlednit propustnost a nastavit parametry. Více o propustnosti a o nastavení těchto součinitelů najdete v další kapitole Propustné plochy.

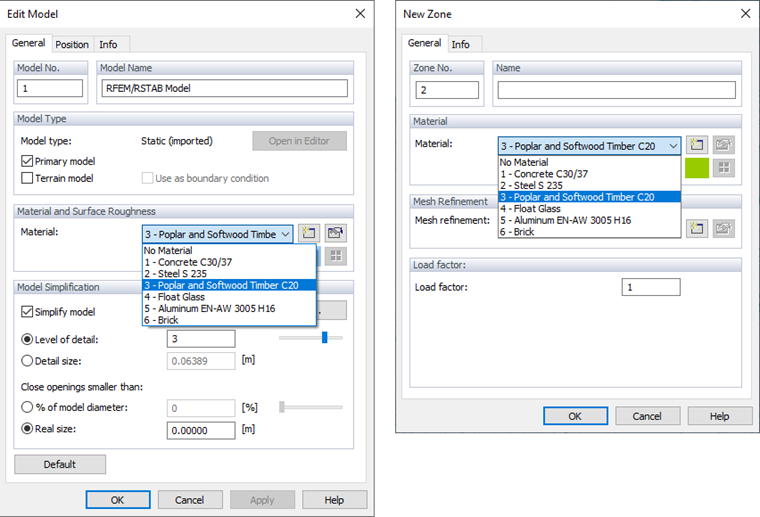

Materiál pak můžete přiřadit buď celému modelu, nebo jeho určitým částem, takzvaným 'zónám' (viz kapitola Zóny).

Tip

Aby mohl program zohlednit drsnost povrchu, musí být v záložce "Upřesnit" dialogu "Parametry simulace" aktivována příslušná kontrola (viz obrázek Parametry simulace, záložka "Upřesnit" ).

Pokud jste definovali modely nebo oblasti s různými materiály, je hierarchie drsnosti povrchu následující: Globální drsnost definovaná v dialogu "Parametry simulace" se použije pro všechny objekty, pokud není přepsána materiálovými vlastnostmi každého modelu. Nejvyšší prioritu ovšem mají oblasti s přiřazenými materiály.
