Řešení problémů

I když jsou výpočetní moduly OpenFOAM® stabilní a byly ověřeny tisíci uživatelů za posledních 15 let, je třeba mít na paměti, že simulace 3D turbulentního proudění je nelineární matematický problém, který se nemusí vždy sbíhat. V RWIND 3 považujeme numerické řešení za správné, když zbytková hodnota klesne pod 0,001. To se obvykle stává během 500 iterací, ale někdy výpočet skončí, aniž by dosáhl požadované zbytkové hodnoty. Může existovat několik důvodů a neexistuje univerzální řešení, ale pokusíme se poskytnout několik rad, jak postupovat:

• Použijte funkci "Pokračovat v kalkulaci" s vyšším počtem maximálních iterací, abyste zjistili, zda řešení pokračuje ve sbíhavosti či nikoliv.
• Zvyšte vnější rozměry výpočetní domény; například hranice větrného tunelu. Automaticky nastavené rozměry mohou být někdy nedostatečné, zejména za modelem (například ve směru proudění).
• Zvyšte hustotu sítě konečných objemů v dialogovém okně "Parametry simulace" nebo "Úroveň detailu pro zjednodušené modely" v dialogovém okně "Upravit model".
• Pokuste se model zjednodušit a optimalizovat:
  • Pokud má model otvory (například okna, dveře a podobně), kterými může do modelu proniknout proudění, zkuste je zavřít (za předpokladu, že nechcete průtok větru uvnitř modelu).
  • Odstraňte malé detaily v modelu, které mají malý nebo žádný vliv na výsledky simulace.
  • Budovy by měly být umístěny správně na podlaze větrného tunelu nebo pod touto úrovní. Pokud je model umístěn nad podlahou tunelu s tenkým, prázdným prostorem mezi modelem a podlahou tunelu, analýza se může zhroutit.

Důležité

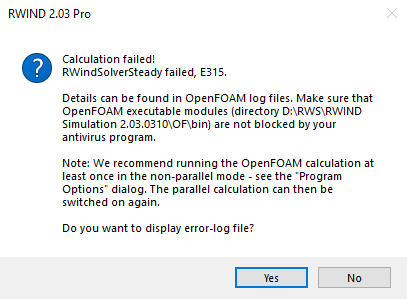

Varování "RWindSolverSteady selhal, E315", tento problém je způsoben nevhodnou sítí (viz obrázek níže), která způsobuje pád výpočtu PotentialFoam a exportuje hodnoty NaN. Následně se zhroutí také hlavní výpočet v důsledku těchto NaN hodnot. Řešením je použít jinou hustotu sítě, jak je uvedeno na obrázku níže.

Výpočet se nezdařil, E315

Korekce sítě

Lze předpokládat, že řešení dosáhlo přijatelné sbíhavosti, kdy jsou splněna následující kritéria:

• Počet provedených iterací je větší než minimální počet nastavený jako výchozí (aktuálně: 300, viz obrázek ).
• Zbytková hodnota je pod hodnotou limitu nastavenou jako výchozí (aktuálně: 0,001, viz kapitola Stabilní proudění).
• Graf zbytkové hodnoty v čase se již nemění (nebo jen velmi málo), nebo se periodicky osciluje kolem určité střední hodnoty (viz obrázek níže).

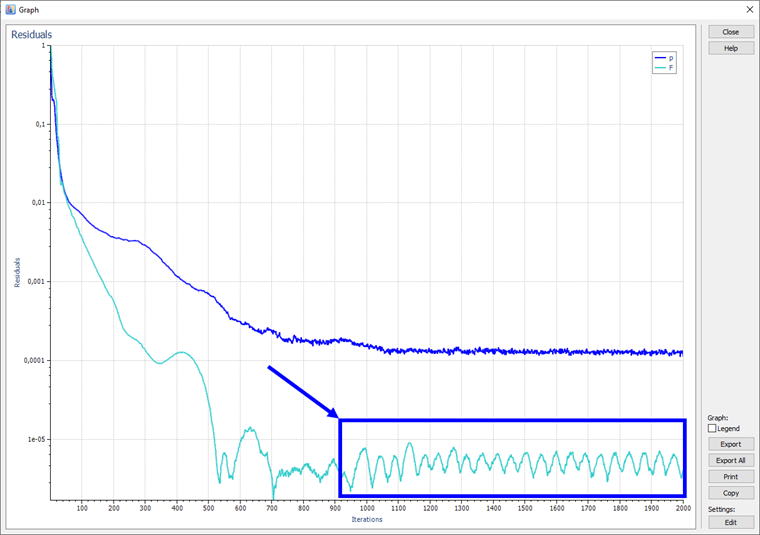

Reziduální tlak roztoku s oscilujícími hodnotami
