Existují dvě možnosti, jak upravit vložený plech. Jednak komponenta Blechschnitt, jednak Blecheditor. Pomocí něj můžete přizpůsobit rohy plechu zkosením, výřezem, zaoblením nebo vytvořením otvoru v plechu.
Nastavení modifikace

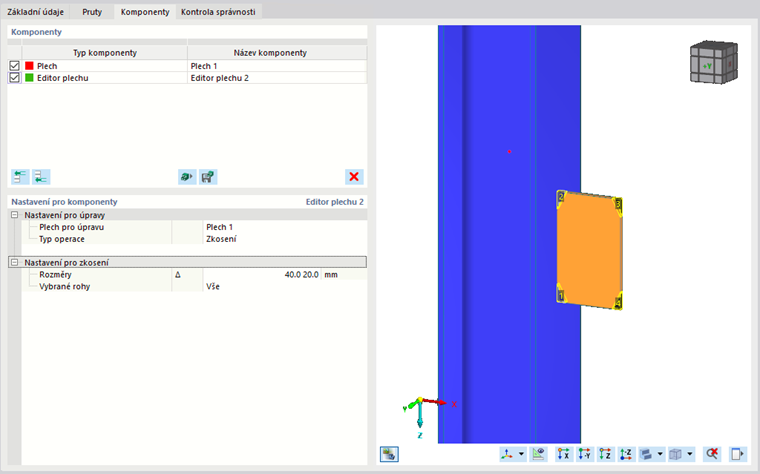

Nejdříve musíte zadat plech, který chcete upravit. V rozbalovacím seznamu se zobrazí pouze vložené desky; stavební desky nelze pomocí této komponenty měnit.
Druhý řádek kategorie Nastavení modifikace je typ operace. Mohou být vybrány čtyři typy modifikací: zkosení, výřez, zaoblení a otvor.
Při definování zkosení, výřezu nebo zaoblení musíte vybrat místo změny. K tomu slouží řádek Vybrané rohy v následující kategorii, kde je standardní hodnota Vše. Pokud je třeba změnit pouze některé z rohů, zadejte jejich čísla podle číslování v grafice v tomto řádku. Formát čísel může být seznam rohů, interval nebo kombinace obou.
Všechny změny provedené touto komponentou jsou provedeny na původní tvar a velikost plechu. Tato podmínka je zvolena tak, aby následné změny (například Blechschnitt) tuto komponentu nemohly anulovat.
Nastavení zkosení
Dodatečná nastavení při aplikaci zkosení se skládají ze dvou parametrů. První parametr je rozměr zkosení. Je definován dvěma hodnotami, které určují délku podél obou kolmých hran dotyčného rohu plechu. Ve druhém řádku jsou zadány rohy, které mají být zkoseny.
Nastavení výřezu

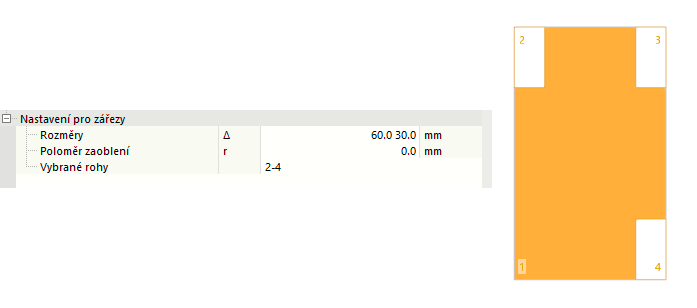

Druhý typ úpravy je výřez. Při definici podrobného nastavení zadejte dvě hodnoty, abyste určili rozměry podél hran plechu.
Řez je proveden v obou směrech kolmo na hranu plechu. Průsečík nemusí tvořit úhel 90 stupňů, proto parametr v dalším řádku definuje poloměr mezi dvěma řezy a vytváří zaoblení. Pokud není požadováno zaoblení, může být hodnota zachována na nule. V posledním řádku zadejte příslušné rohy, na kterých má být výřez proveden.
Nastavení zaoblení

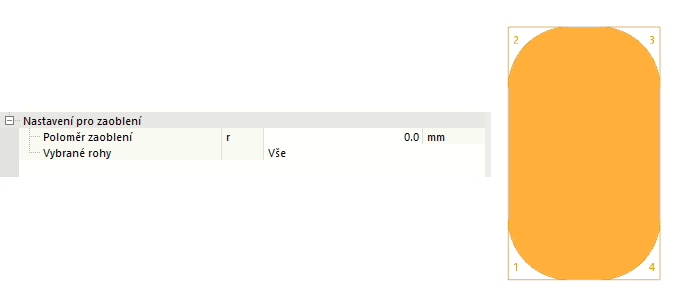

Dalším typem modifikace plechového rohu je zaoblení. U této modifikace je každý z vybraných rohů zaoblen s poloměrem uvedeným v prvním řádku podrobných nastavení. Zaoblení je provedeno na všech rohových plechách, které jsou vybrané v řádku pod poloměrem.
Nastavení otvoru
Posledním typem modifikace je otvor. Na rozdíl od předchozích modifikací není tento specifický pro rohy. K dispozici jsou čtyři geometrické základní tvary:

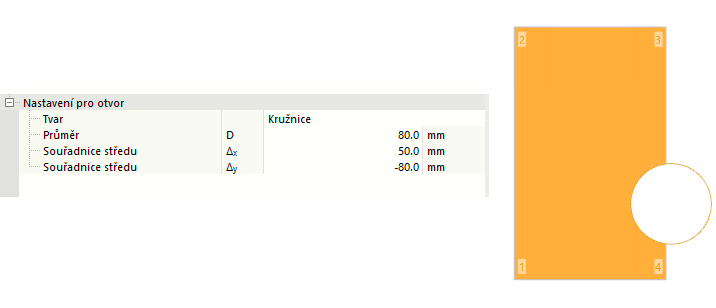

Kruh: Kružnicový otvor je definován pomocí souřadnic středu a průměru kruhu. Obdélník: Obdélníkový otvor je definován pomocí souřadnic středu, délky stran a rotace v rovině plechu. Mnohoúhelník: Kontura odpovídá kružnici, která je aproximována polygonálním tahem. Kromě středu a průměru je definován počet stejně dlouhých úseček polygonálního tahu. Úhel rotace jiný než 0,0° způsobí rotaci kontury v rovině plechu. Šestiúhelník: Šestiúhelníkový otvor je charakterizován souřadnicemi středu, výškou, délkou strany hrany a šířkou v nejširším místě. Zbylé délky stran se nastaví automaticky. Také tato kontura může být rotována v rovině plechu.
Střed otvoru nemusí být v plechu; může být umístěn i na okraji plechu. Kontura řezu však musí dosáhnout okraje plechu, aby byla alespoň část plechu touto úpravou odříznuta.
