Es gibt zwei Möglichkeiten, ein eingefügtes Blech zu modifizieren. Einerseits die Komponente Blechschnitt, andererseits den Blecheditor. Mit letzterem können Sie die Plattenecken durch Abschrägen, Ausklinken, Abrunden oder Erzeugen einer Öffnung in der Platte anpassen.

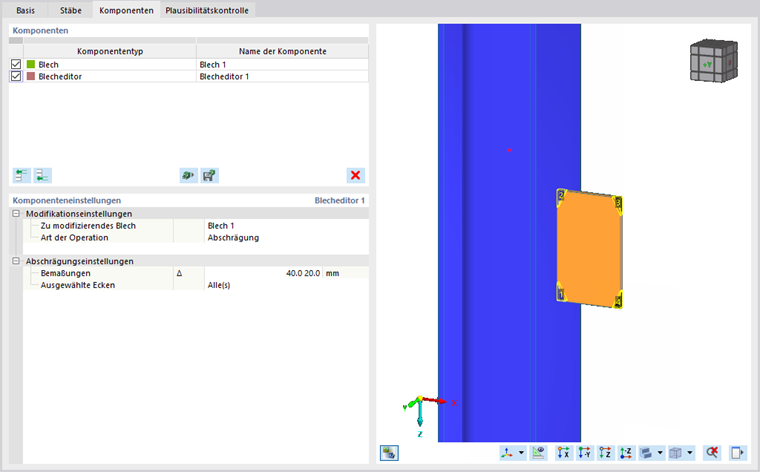

Modifikationseinstellungen
Zunächst müssen Sie das zu bearbeitende Blech angeben. In der Kombinationsfeldliste werden nur die eingefügten Platten angezeigt; Bauteilplatten können mit dieser Komponente nicht geändert werden.
Die zweite Zeile der Kategorie Modifikationseinstellungen ist die Art der Operation. Es können vier Arten von Modifikationen ausgewählt werden: Abschrägung, Ausklinkung, Rundung und Öffnung.
Bei der Definition einer Abschrägung, Ausklinkung oder Rundung müssen Sie die Stelle der Änderung auswählen. Zu diesem Zweck können Sie die Zeile Ausgewählte Ecken in der nächsten Kategorie bearbeiten, in der der Standardwert Alle gesetzt ist. Wenn nur einige der Ecken geändert werden müssen, geben Sie deren Nummern entsprechend der Nummerierung in der Grafik in dieser Zeile ein. Das Format der Zahlen kann eine Liste von Ecken, ein Intervall oder eine Kombination aus beidem sein.
Alle mit dieser Komponente vorgenommenen Änderungen werden an der ursprünglichen Form und Größe der Platte ausgeführt. Diese Bedingung wird gewählt, damit nachfolgende Änderungen (z. B. ein Blechschnitt) diese Komponente nicht ungültig machen können.
Abschrägungseinstellungen
Die zusätzlichen Einstellungen bei der Anwendung einer Abschrägung bestehen aus zwei Parametern. Der erste Parameter ist das Maß der Fase. Es wird durch zwei Werte definiert, die die Länge entlang der beiden senkrechten Plattenkanten der betreffenden Plattenecke bestimmen. In der zweiten Zeile werden die Ecken eingegeben, die abgeschrägt werden sollen.
Ausklinkungseinstellungen

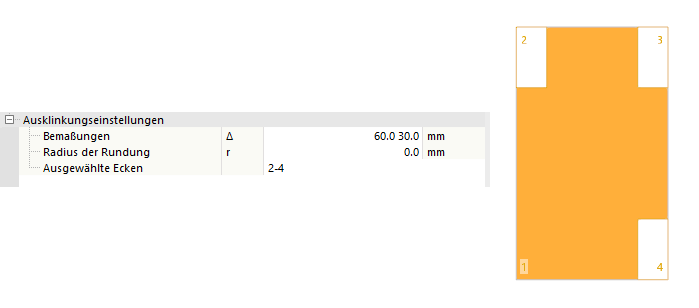

Die zweite Art der Bearbeitung ist die Ausklinkung. Geben Sie bei der Definition der detaillierten Einstellung zwei Werte ein, um die Abmessungen entlang der Plattenkanten anzugeben.
Der Schnitt wird in beiden Richtungen senkrecht zur Plattenkante ausgeführt. Der Schnittpunkt muss keinen 90-Grad-Winkel bilden, daher definiert der Parameter in der folgenden Zeile den Radius zwischen den beiden Schnitten und bildet eine Rundung. Wenn keine Rundung erforderlich ist, kann der Wert Null beibehalten werden. In der letzten Zeile geben Sie die relevanten Ecken an, an denen die Ausklinkung ausgeführt werden soll.
Rundungseinstellungen

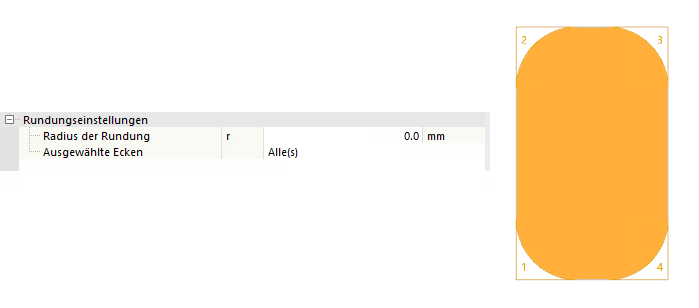

Eine weitere Art der Blecheckenmodifikation ist die Rundung. Bei dieser Modifikation wird jede der ausgewählten Ecken mit dem in der ersten Zeile der detaillierten Einstellungen angegebenen Radius abgerundet. Die Rundung wird an allen Plattenecken ausgeführt, die in der Zeile unterhalb des Radius ausgewählt sind.
Öffnungseinstellungen
Die letzte Art der Modifikation ist die Öffnung. Im Gegensatz zu den vorherigen ist diese Modifikation nicht spezifisch für Ecken. Es stehen vier geometrische Grundformen zur Auswahl:

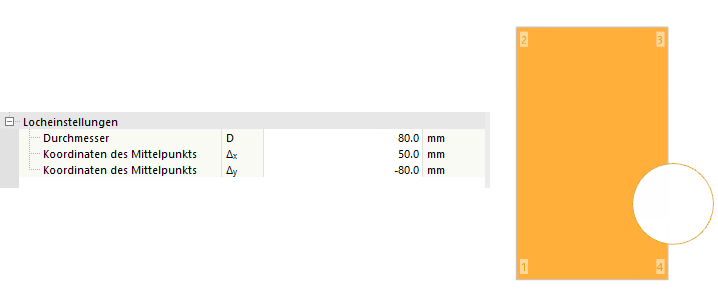

Kreis: Eine Kreisöffnung wird anhand der Mittelpunktkoordinaten und dem Kreisdurchmesser definiert.
Rechteck: Eine rechteckige Öffnung wird über Mittelpunktkoordinaten, seine Seitenlänge sowie eine Rotation in der Blechebene definiert.
Polygon: Die Kontur entspricht einem Kreis, der durch einen Polygonzug approximiert wird. Es werden neben dem Mittelpunkt und dem Durchmesser die Anzahl der gleichlangen Geradenstücken des Polygonzugs definiert. Ein Rotationswinkel ungleich 0,0° bewirkt eine Rotation der Kontur in der Blechebene.
Hexagon: Die hexagonale Öffnung wird durch die Mittelpunktkoordinaten, die Höhe, sowie die Seitenlänge einer Kante und die Breite an der breitesten Stelle charakterisiert. Die verbleibenden Kantenlängen stellen sich automatisch ein. Auch diese Kontur kann in der Blechebene rotiert werden.
Der Mittelpunkt der Öffnung muss sich nicht in der Platte befinden; sie kann auch am Rand des Bleches platziert werden. Die Schnittkontur muss jedoch den Plattenrand erreichen, damit zumindest ein Teil des Bleches durch diese Modifikation abgeschnitten wird.
