Výsledky posouzení lze zobrazit graficky nejen v modelu, ale také v okně specifickém pro addon. Pomocí něj lze cíleně zkontrolovat posouzení pro určitý uzel.

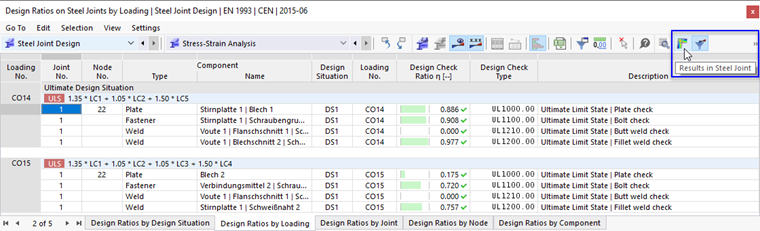

Okno výsledků lze otevřít jednou z následujících možností:
- Tlačítko
v panelu nástrojů výsledkových tabulek pro 'Posouzení ocelových přípojů'
- Tlačítko
v panelu nástrojů
Detaily posudku
V okně 'Výsledky v ocelovém přípoji' se zobrazí posouzení použitá pro výsledek vybraný v tabulce.

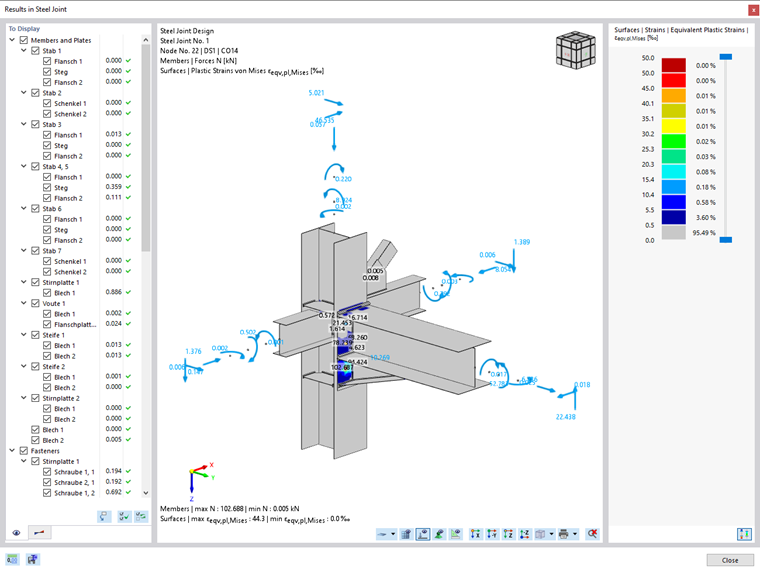

Ve střední části vidíme grafické znázornění spoje. Navigátor vlevo se skládá ze dvou záložek:
- Zobrazit: Zde se vybírají komponenty, které se zobrazí v grafickém okně.
- Výsledky: Zde se stanoví typ výsledku, který se zobrazí na vybraných komponentách.
Zobrazení
V záložce Zobrazit jsou ve stromové struktuře uvedeny všechny části komponent, které jsou k dispozici na vybraném uzlu (pomocné roviny a pomocná tělesa se nezobrazují). Pomocí zaškrtávacích políček lze určit, které části objektů z plechů a prutů, spojovacích prostředků a svarů se mají v grafice zobrazit. Pokud chcete například zkontrolovat výsledky spojovacích prostředků, deaktivujte kategorie 'Pruty a desky' a 'Svary'.
Tlačítka pod seznamem komponent usnadňují výběr komponent. Mají následující význam:
| Tlačítko | Funkce |
|---|---|
|
Zobrazí se pouze komponenta rozhodujícího výsledku (vybraná v tabulce). |
|
Vybere všechny komponenty pro obrázek |
|
Invertuje aktuální výběr |
Výsledky
V záložce Výsledky se nastavuje typ výsledku, který se na uzlu zobrazí.
Pomocí zaškrtávacích políček pro plochy, výsledkové řezy a spojovací prostředky lze zobrazit nebo skrýt kategorie výsledků.
plochy
Zde si můžete stáhnout Plastická přetvoření nebo Srovnávací napětí na plochách a svarech. Plastické přetvoření poskytují informace o plastickém chování jednotlivých komponent. Srovnávací napětí se stanoví podle von Misesovy hypotézy.
Výsledkové řezy

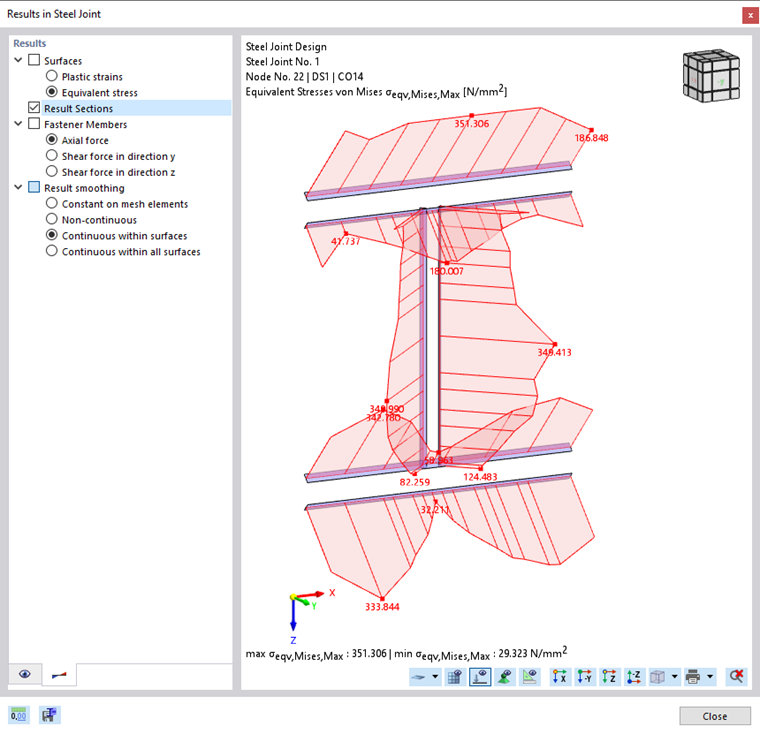

Zaškrtávací políčko umožňuje zobrazit nebo skrýt výsledky svarů. V poli 'Plastická přetvoření' nebo 'Srovnávací napětí' kategorie ploch se řídí, který typ výsledku se zobrazí (viz obrázek Srovnávací napětí výsledkových průřezů pro svary ).
Srovnávací napětí svarů se posuzují na základě výsledků ve výsledkových řezech.
Spojovací prvky
Pomocí těchto možností můžete určit, zda se u spojovacích prostředků zobrazí 'osová síla', 'posouvající síla ve směru y' nebo 'posouvající síla ve směru z' ( viz obrázek Zobrazení pouze normálových sil spojovacích prostředků).
Na následujícím obrázku jsou znázorněna napětí ve svarech čelní desky - bez výsledků pro plochy a spojovací prostředky.
Vyhlazení výsledků

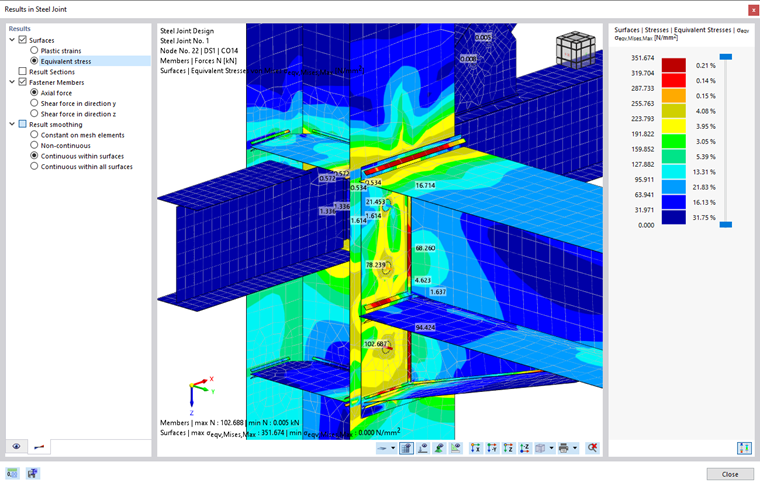

U výsledků na plochách lze stanovit, zda se mají výsledky konečných prvků vyhladit. U plastických přetvoření se standardně nevyhlazuje ('Konstantní na prvcích sítě') a pro srovnávací napětí je k dispozici vyhlazení po plochách ('Spojitě v plochách').
Možnosti vyhlazení jsou popsány na příkladu v kapitole Vyhlazení výsledků manuálu k programu RFEM.
Grafická plocha
Ve střední části okna se zobrazí uzel spoje s výsledky komponent.
Složky a výsledky, které se mají zobrazit, lze definovat v navigátorech pro Zobrazit a Výsledky. Pro ovládání grafiky - například zoomování nebo otáčení - jsou k dispozici všechny funkce myši, které jsou popsány v kapitole Ovládání grafiky manuálu k programu RFEM.
Tlačítka pod obrázkem mají následující funkce:
| Tlačítko | Funkce |
|---|---|
|
Seznam s možností zobrazení původního nebo deformovaného tvaru |
|
Zobrazí resp. skryje síť konečných prvků |
|
Zobrazí nebo skryje síly a momenty na dílčím modelu |
|
Zobrazí nebo skryje podporové reakce dílčího modelu |
|
Zobrazí nebo skryje model na pozadí |
|
Nastaví uzel v pohledu X |
|
Nastaví pohled na uzel proti směru osy Y |
|
Zobrazí uzel v pohledu Z |
|
Tlačítko seznamu s možnostmi pro axonometrické zobrazení, zobrazení odpovídající pracovní ploše nebo uživatelské zobrazení |
|
Tlačítko seznamu s různými možnostmi pro tisk grafiky |
|
Zobrazí celý pohled na spoj |

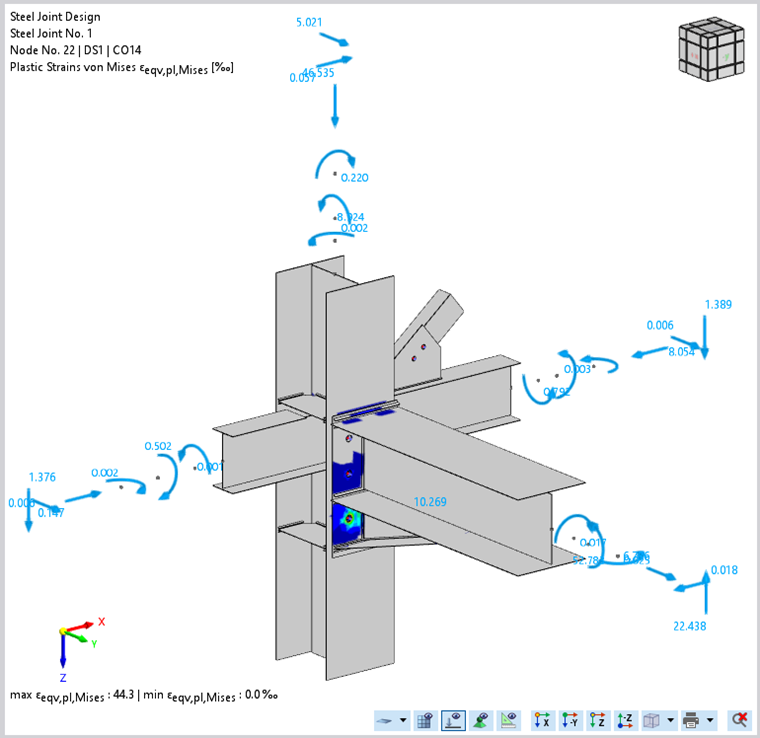

Vektory sil a momentů představují vnitřní síly, které se použijí při posouzení na náhradní ocelový přípoj KP. Podporové reakce pak poskytují informace o silách a momentech v dialogu Podepřené konce prutů.
Pomocí tlačítek se seznamem
lze zobrazit deformovaný tvar přípoje. Tímto způsobem lze zkontrolovat, zda se posuny a pootočení nacházejí v kompatibilním rozsahu. Deformace je předem definována faktorem zvětšení 1,00.
Pokud bylo provedeno posouzení stability, zobrazí se v grafice vlastní tvar řádku vybraného v tabulce Posouzení na vzpěr. V záložce 'Výsledky' je možné změnit velikost tvaru vybočení pomocí faktoru zobrazení.
Stupnice barev
Vpravo je stupnice barev s rozsahy hodnot pro přetvoření (plastické přetvoření) nebo srovnávací napětí výsledků ploch. V zásadě odpovídá záložce Barvy v ovládacím panelu programu RFEM.
Barvy jsou předdefinované. Paletu barev lze ovšem shora i zespodu zmenšit pomocí posuvných pravidel.
Model ocelového přípoje
V dolní části okna najdeme tlačítko
. Umožňuje uložit konečný model ocelového přípoje jako soubor programu RFEM.
V dialogu Windows 'Uložit kopii' zadejte místo uložení a v případě potřeby upravte navrhovaný název souboru. Poté pomocí tlačítka Uložit uložíme konečný model uzlu spoje jako soubor. Můžete je otevřít jako obvykle v programu RFEM.
V souboru můžete zkontrolovat modelování komponent a okrajové podmínky, které platí pro konečně-prvkový model náhradního ocelového přípoje. Kromě toho se zatížení na uzlech posuzovaného v ocelovém styčníku ukládají do zatěžovacích stavů. Můžete je spočítat a výsledky vyhodnotit jako obvykle.
