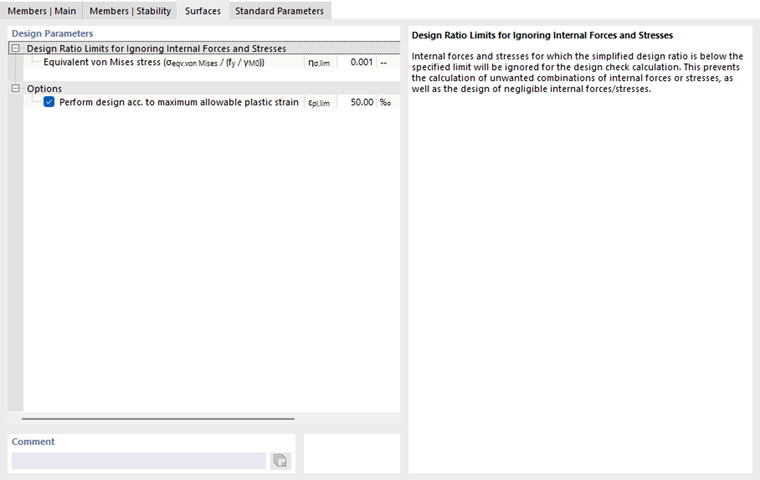

L’onglet Surfaces de la boîte de dialogue « Configuration pour l’ELU » ou « Configuration pour la résistance » permet de définir les paramètres de base pour la vérification des surfaces.
Les « Paramètre de vérification » sont classés en catégories variables selon la norme de vérification.
Valeurs limites pour ignorer les efforts internes et les contraintes
Cette catégorie permet de gérer une ou plusieurs valeurs limites applicables aux très petites contraintes. Si la contrainte est inférieure au rapport η défini, elle n’est pas prise en compte dans la vérification. L’explication de cette option est détaillée dans le chapitre Général.

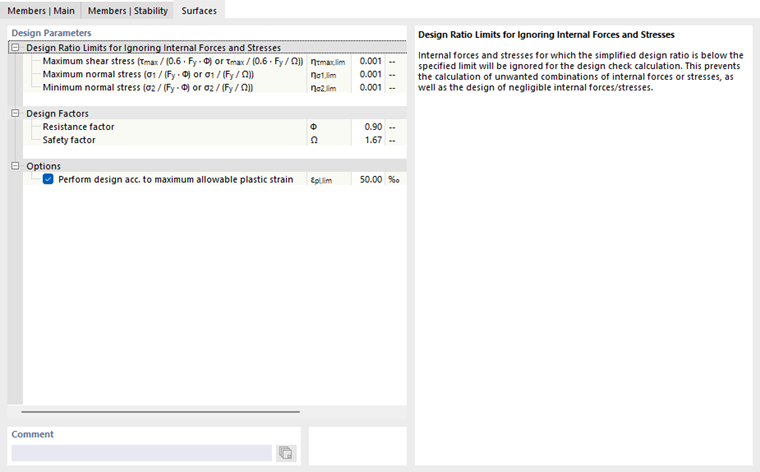

Coefficients de construction (pour AISC)
Vous pouvez, si nécessaire, ajuster ici le coefficient de résistance Φ (pour LRFD) et le facteur de sécurité Ω (pour ASD) à utiliser pour la vérification des surfaces.
Coefficient d’importance de la structure (pour GB)
Ici, vous pouvez ajuster, si nécessaire, le facteur γ0 par lequel les valeurs de calcul des efforts internes sont multipliées. Ce facteur est spécifié dans GB 50017, 3.1.9, GB 50018, 4.1.3 et GB 51022, 3.1.3. Pour en savoir plus, reportez-vous aux normes GB 50068 et GB 50009.
Facteur partiel de sécurité pour les matériaux issus d’une autre norme (pour GB)
Si nécessaire, vous pouvez ajuster le facteur partiel de sécurité pour la résistance du matériau (voir l’image Vérification de l’acier selon GB 50017) : cochez la case « Personnalisé » et spécifiez le coefficient γR.
Options

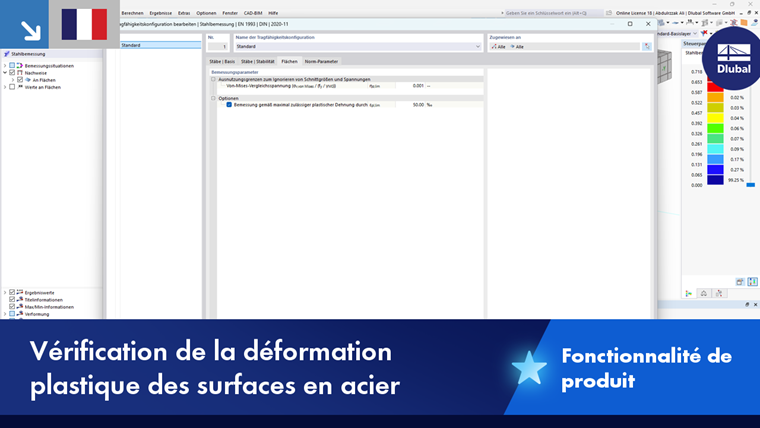

Une vérification plastique peut être effectuée de manière optionnelle pour les surfaces. Cette possibilité existe pour toutes les normes de vérification. Pour l’EN 1993, la vérification est effectuée selon la déformation plastique maximale admissible telle que définie pour les zones en traction selon l’EN 1993-1-5 [1] C.8(1). La déformation limite recommandée εpl,lim est de 50 ‰.
