Les raidisseurs transversaux de barres peuvent être pris en compte dans la vérification de la résistance au cisaillement des âmes pour limiter les panneaux de flambement. D’autres vérifications, par exemple pour l’application de charges concentrées dans le raidisseur, ne sont pas effectuées.
Assigné à la barre / ensemble de barres
Les raidisseurs transversaux de barres sont organisés comme types pour les barres. L’attribution de raidisseurs transversaux à une ou plusieurs barres peut donc être effectuée via la boîte de dialogue de modification de la barre, la sélection dans la boîte de dialogue des raidisseurs transversaux de barres ou via la table de saisie (voir chapitre Vérification de l’acier).
Les raidisseurs transversaux de barres peuvent également être assignés à un ensemble de barres. La position d’un type de raidisseur se réfère alors à la longueur de l’ensemble de barres entier.
Type et emplacement du raidisseur
Dans le tableau, définissez les raidisseurs présents dans la barre avec leurs positions x. Le bouton
vous permet de basculer entre l’entrée de distance absolue et relative, le bouton
permet de trier la liste par positions x.

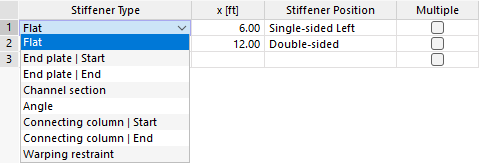

Différents types de raidisseurs sont disponibles dans la liste.
Les types tels que platines ou cornières nécessitent la détermination de la « position du raidisseur » : à gauche, à droite ou des deux côtés. Le côté gauche est présumé comme étant le côté situé en direction négative de y de la barre.
Si la barre comporte plusieurs raidisseurs du même type, cochez la case « Multiple ». Dans la section « Paramètres », vous pouvez ensuite définir le nombre et le décalage (distance) des raidisseurs.
Paramètres

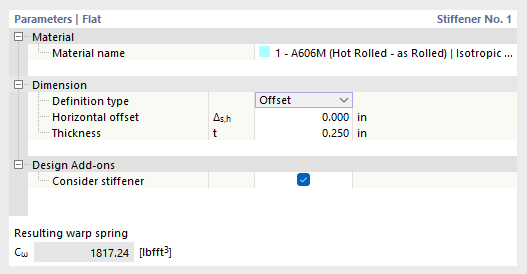

Dans la section inférieure de la boîte de dialogue, vous définissez les principales propriétés du raidisseur. Les paramètres se rapportent à l’entrée sélectionnée dans le tableau Type et emplacement du raidisseur. En règle générale, les informations sur le matériau et les dimensions du raidisseur sont requises.
Avec le type de définition « Décalage », vous pouvez définir la largeur du raidisseur par rapport au contour de la section : un décalage horizontal Δs,h = 0 joint le raidisseur affleurant les bords extérieurs. Si vous sélectionnez l’option « Taille » dans la liste, vous pouvez également spécifier directement la largeur b.
Pour que le raidisseur soit pris en compte dans le calcul de structure en acier, la case à cocher Prendre en compte le raidisseur dans la catégorie « Modules complémentaires » doit être cochée. Cette option n’est pas disponible pour tous les types de raidisseurs, selon la norme. Une classification concernant la déformabilité du raidisseur peut être requise.
Ressort de gauchissement résultant
Si le module additionnel Flambement par flexion-torsion (7 degrés de liberté) est activé, les raidisseurs transversaux de barres sont utilisés pour la définition des ressorts de gauchissement dans le calcul des barres avec sept degrés de liberté. Pour en savoir plus, consultez le chapitre Raidisseurs transversaux de barres du manuel du module additionnel.
Lors de l’utilisation de raidisseurs transversaux de barres pour le calcul de structure en acier, la rigidité de ressort de gauchissement affichée sert uniquement à titre informatif. Il n'y a pas de transfert automatique pour saisir les appuis nodaux dans les boites de dialogue des longueurs efficaces ou des Conditions aux limites.
