La catégorie Modèles du Dlubal Center offre un aperçu de vos projets et fichiers de modèle.
Projets

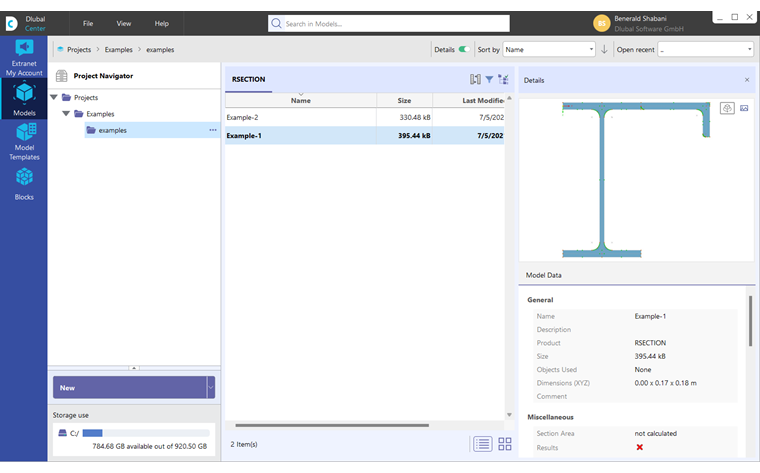

Vos projets sont répertoriés dans le navigateur de projet à gauche. Lorsque vous cliquez sur un projet dans cette arborescence, vous pouvez voir les modèles de ce projet affichés à droite.

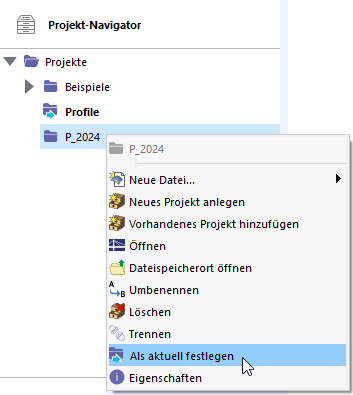

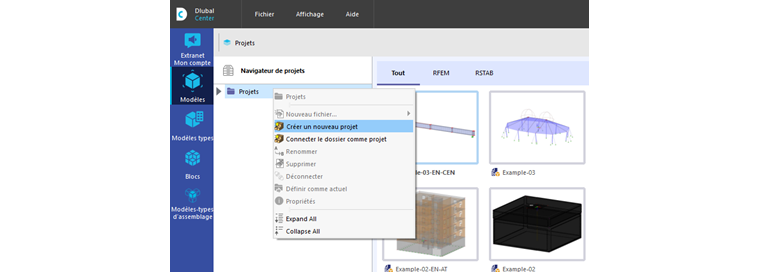

Les fonctionnalités d’organisation de vos projets sont disponibles via le menu Fichier et le menu contextuel.
Une fois le Dlubal Center lancé, le navigateur de projet affiche le projet actuel, indiqué par une flèche bleue et en gras. Le projet actuel est également prédéfini comme l’emplacement d’enregistrement des nouveaux modèles. Pour définir un autre projet comme actuel, sélectionnez-le et cliquez sur Définir comme actuel.

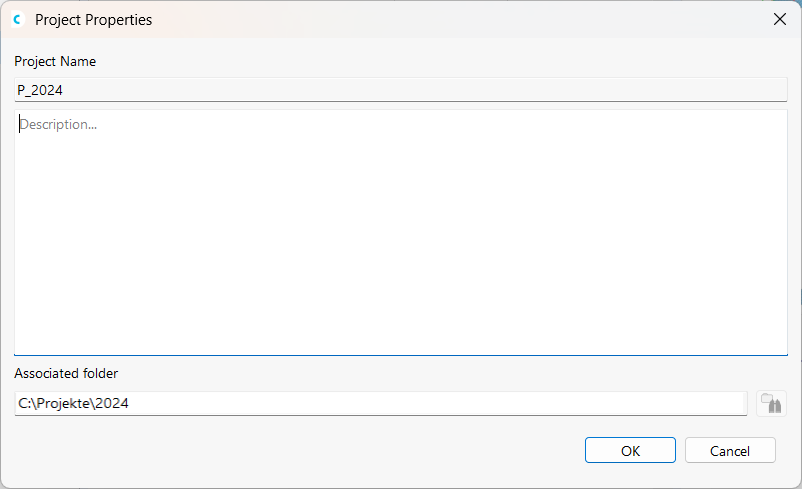

Vous trouverez les informations sur le projet, telles que le nom, la description et le chemin du projet, dans les propriétés. Vous pouvez également modifier la description dans la boîte de dialogue.
Vous pouvez ouvrir l’emplacement d’enregistrement du fichier du projet sélectionné directement dans l’Explorateur Windows en cliquant sur Ouvrir la position du fichier.
Créer un nouveau projet
Commencez par sélectionner dans le navigateur le projet sous lequel vous souhaitez créer le nouveau projet. Cliquez ensuite sur Créer un nouveau projet pour créer un nouveau projet.

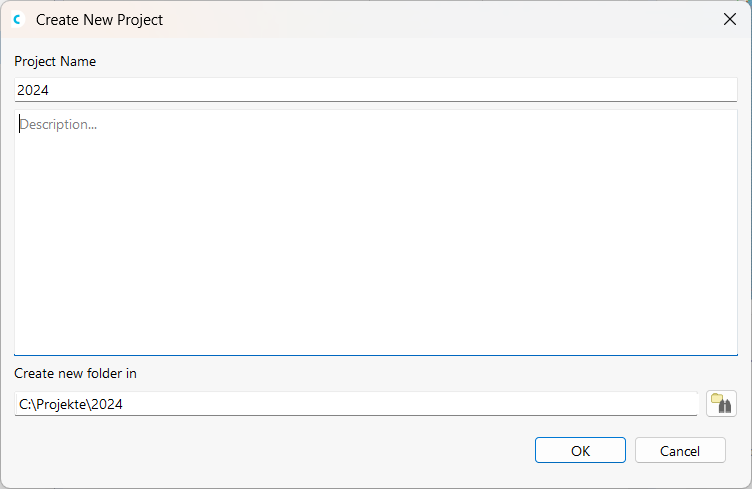

Entrez le « nom du projet » et indiquez le « dossier du projet ». Créez une nouvelle configuration basée sur les valeurs par défaut de la norme de calcul sélectionnée à l’aide du bouton

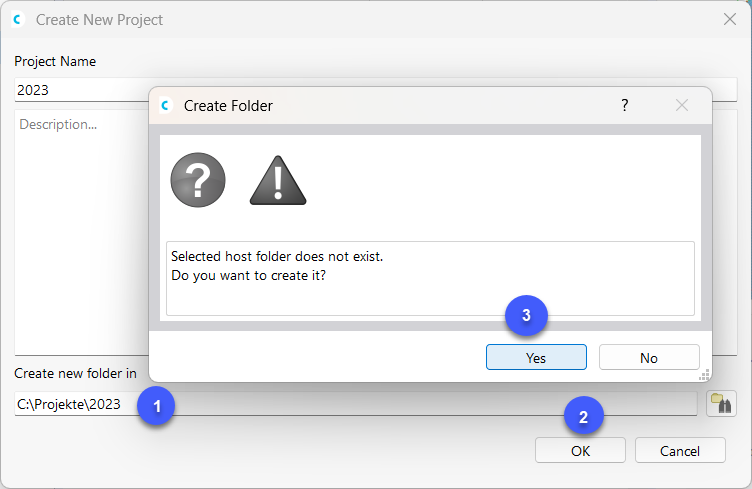

permet de définir le dossier de fichiers dans l’Explorateur. Vous pouvez également entrer le dossier directement. Le dossier ne doit pas nécessairement être disponible sur le disque dur, mais peut être créé dans la boîte de dialogue « Créer un dossier ».
La « description » est facultative. Cette description apparaît également dans le rapport d'impression (voir la Figure 01). Modell- und Projektbeschreibung im Ausdruckprotokoll ), hat aber sonst keine weitere Bedeutung.

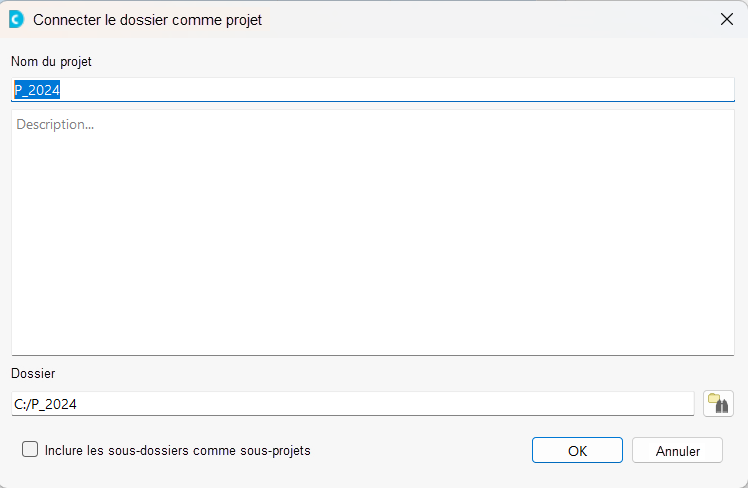

Ajouter un projet existant
Commencez par sélectionner dans le navigateur le projet sous lequel vous souhaitez intégrer le nouveau projet. Ouvrez Ajouter un projet existant, puis sélectionnez le dossier à intégrer.
Le « Nom du projet » est tiré du nom du dossier. Cependant, vous pouvez également modifier le nom du projet.
Sélectionnez l’option « Inclure les sous-dossiers comme sous-projets » pour inclure tous les dossiers contenus dans le dossier de projet sélectionné dans la gestion du Dlubal Center.
La « description » est facultative. Diese Beschreibung erscheint auch im Ausdruckprotokoll (siehe Bild Modell- und Projektbeschreibung im Ausdruckprotokoll ), hat aber sonst keine weitere Bedeutung.

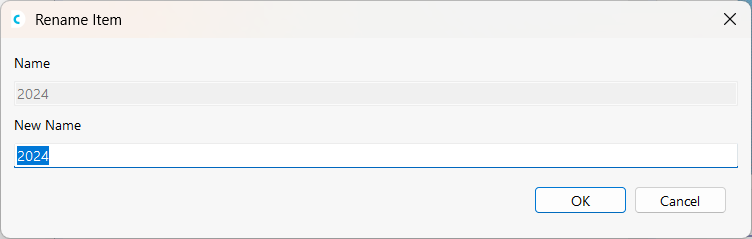

Renommer le projet
Sélectionnez d’abord le projet à renommer dans le navigateur. Sélectionnez Renommer le projet et entrez un nouveau nom de projet.
Déconnecter le projet
Pour déconnecter un dossier de la gestion du Dlubal Center, sélectionnez le projet, puis cliquez sur Déconnecter le projet.
Supprimer un projet
Pour supprimer un projet, sélectionnez le projet et cliquez sur Supprimer le Projet. Le dossier et son contenu sont intégralement supprimés du disque dur.
Si ce dossier contient également des fichiers d’autres logiciels, seuls les fichiers RSECTION sont supprimés et le dossier est conservé.
Modèles
Tous les modèles du projet sélectionnés dans le navigateur de projet sont affichés au milieu du Dlubal Center.

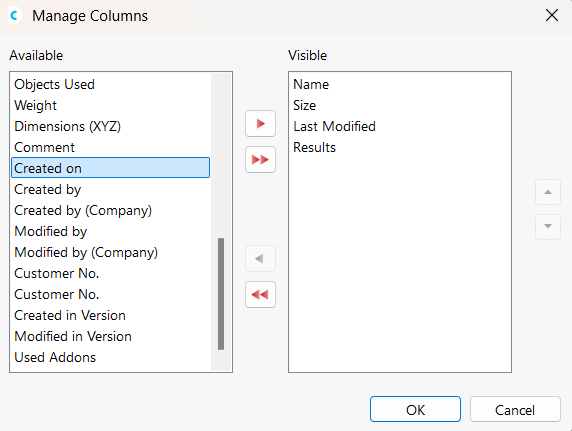

Le bouton
permet de définir les colonnes requises dans la vue de liste. Vous pouvez également ouvrir le gestionnaire de colonnes à l’aide du menu Afficher.
Vous pouvez trier les modèles par ordre croissant ou décroissant à l’aide du bouton
pour revenir à l’aperçu. De plus, vous pouvez trier la liste par critère, tel que le nom, la date de modification, etc.
Vous pouvez ajuster la taille d’affichage des graphiques du modèle à l’aide du curseur dans le coin inférieur droit. Les boutons
et

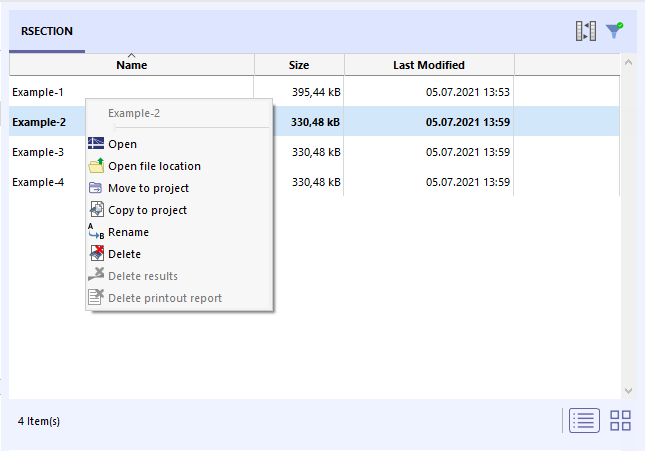

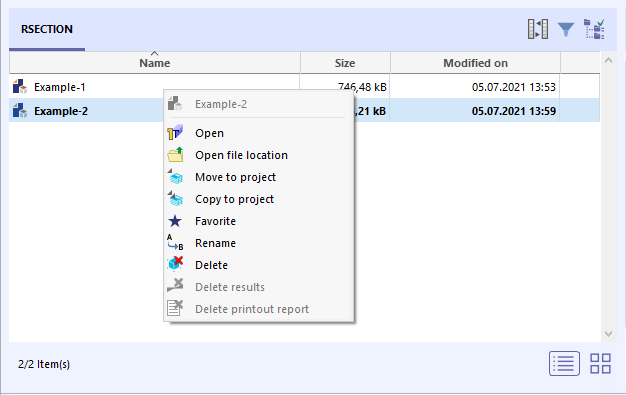

vous permettent de contrôler si les modèles sont affichés sous forme d’icônes ou dans une liste.

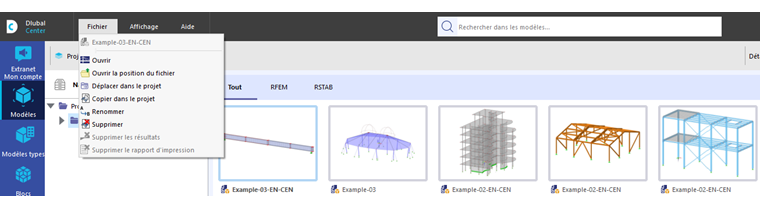

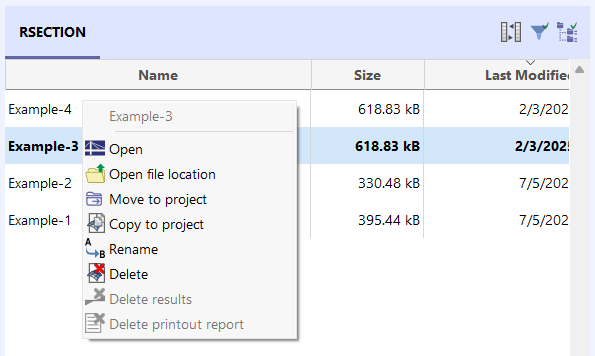

Les fonctions d’organisation de vos modèles sont disponibles via le menu Fichier et le menu contextuel.
Vous pouvez ouvrir l’emplacement d’enregistrement du modèle sélectionné directement dans l’Explorateur Windows en cliquant sur Ouvrir la position du fichier.
Définir le filtre
Le filtre vous permet de filtrer les modèles selon différents critères.
Le bouton
dans la barre au-dessus de la vue d’ensemble du modèle (voir l’image Modèles) permet d’afficher et masquer la fonction de filtre. Vous pouvez également utiliser les boutons
et
dans le navigateur de projet.
Nouveau modèle
Vous pouvez créer un nouveau modèle non seulement dans l’interface graphique de RSECTION, mais également dans le Dlubal Center. Pour cela, utilisez la liste dans la section Nouveau ou sélectionnez Nouveau fichier dans le menu contextuel.
Klicken Sie den Eintrag RSECTION-Modell an, um den Dialog 'Neues Modell - Basisangaben' aufzurufen (siehe Bild Neues Modell - Basisangaben ), deux nœuds. Dans cette boîte de dialogue, vous pouvez entrer le nom du modèle et définir les paramètres de base du modèle.
Ouvrir un modèle
Vous pouvez ouvrir un modèle en double-cliquant dessus, à l’aide du menu contextuel du modèle ou du menu Fichier.

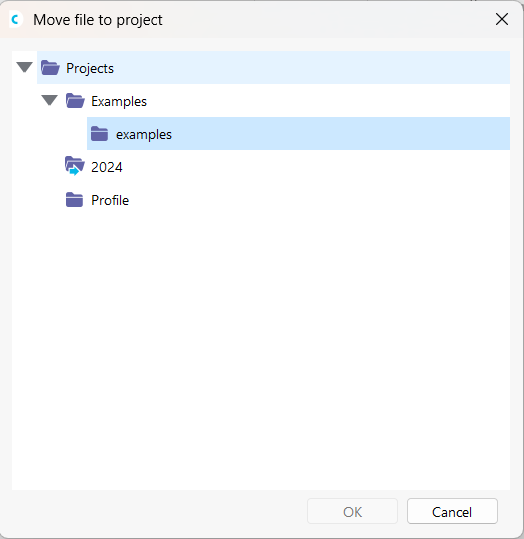

Déplacer le modèle dans le projet
Commencez par sélectionner les modèles à déplacer et cliquez sur Déplacer dans le projet. Sélectionnez ensuite le projet dans lequel vous souhaitez déplacer les modèles.
Copier le modèle dans le projet
Commencez par sélectionner les modèles à copier et cliquez sur Copier dans le projet. Sélectionnez ensuite le projet dans lequel vous souhaitez copier les modèles.

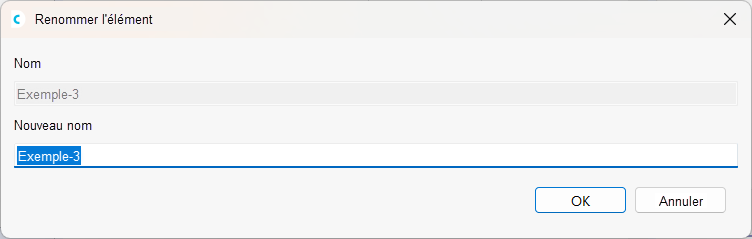

Renommer un modèle
Sélectionnez d’abord le modèle à renommer. Sélectionnez Renommer le modèle, puis entrez un nouveau nom de modèle.
Supprimer un modèle
Pour supprimer un modèle, sélectionnez-le, puis cliquez sur Supprimer le modèle.
Les Résultats et/ou les Rapports d’impression du modèle peuvent être supprimés. Les données d’entrée sont conservées dans ce cas.
Détails
Dans la section droite du Dlubal Center, vous pouvez voir un aperçu du modèle sélectionné, y compris les informations importantes sur le modèle et le fichier. Les noms du créateur et de l’éditeur sont également indiqués.
Le bouton Maj
(siehe Bild Modelle) können Sie die Details ein- und ausblenden. Vous pouvez également utiliser le menu Vue.
